Hydraulisk forurening diskuteres ofte, efter at en ventil sidder fast, en pumpe bliver støjende, eller en cylinder begynder at bevæge sig ujævnt. På det tidspunkt er væsken ikke længere kun en vedligeholdelsesdetalje. Det er blevet bevis for, at systemet ikke blev kontrolleret på et tidligere tidspunkt.
For OEM-udstyr begynder renlighed før idriftsættelse. Ny olie kan kræve filtrering før brug. Slanger, fittings, tanke og bearbejdede komponenter kan indføre partikler. En udluftning, adgangsdæksel eller åben port kan lade forurening trænge ind under service. Slid inde i systemet kan så skabe flere partikler og cirkulere dem gennem følsomme mellemrum.
For et OEM-team er renlighed mere nyttig, når den behandles som et design- og acceptkrav, ikke som en generel instruktion om at "holde olien ren." En nyttig specifikation identificerer rapporteringsmetoden, prøveudtagningsstedet, den ansvarlige part og den handling, der skal tages, når resultatet er uden for den aftalte grænse.
Denne artikel forklarer den tekniske logik uden at tildele ét universelt renlighedsmål. Det korrekte mål afhænger af den mest forureningsfølsomme komponent, det hydrauliske kredsløb, væsken, driftscyklussen og komponentproducentens instruktioner.
ISO 4406 rapporterer fastpartikelforurening ved hjælp af tre kodenumre. Parkers vejledning om kontamineringsstandarder identificerer de tre størrelsesbånd som partikler større end 4 μm(c), større end 6 μm(c) og større end 14 μm(c). Koden er baseret på antallet af partikler i et defineret volumen væske, ikke på oliens visuelle udseende.
Den skelnen betyder noget. Olie kan se klar ud og stadig indeholde partikler, der er relevante for ventiler, pumper, guider og tætninger. Omvendt er et resultat af partikeltælling ikke en fuldstændig diagnose af det hydrauliske system. Resultatet beskriver kun prøven opnået under den angivne testmetode og -betingelser.
Kodenumrene er logaritmiske renhedsbånd. En ændring af en kode er ikke en lille lineær ændring i partikelpopulationen. Købere bør derfor undgå at behandle 18/16/13 som en dekorativ etiket eller sammenligne to rapporter uden at kontrollere testmetode, kalibreringsgrundlag, prøveplacering og dato.
Parker viser også, at acceptable kontamineringskoder varierer med systemtype og komponentfølsomhed. Et lavtrykskredsløb med store spillerum kan ikke tildeles samme renhedsforventning som et højtydende proportionalt eller servostyret system. Specifikationen skal komme fra systemdesignet snarere end fra en generisk internettabel.
En leveringstromle eller bulktank kan indeholde partikler fra fremstilling, transport, overførselsudstyr eller håndtering. "Ny olie" beskriver dens kommercielle status; det beviser ikke automatisk, at det opfylder det renhedsniveau, som maskinen kræver.
Modtagelsesproceduren skal identificere væskekvalitet, leverandørbatch, opbevaringstilstand og filtreringsmetode, der er brugt før påfyldning. Hvis et renlighedsmål er en del af købsspecifikationen, skal resultatet knyttes til en prøve og en dokumenteret testmetode.

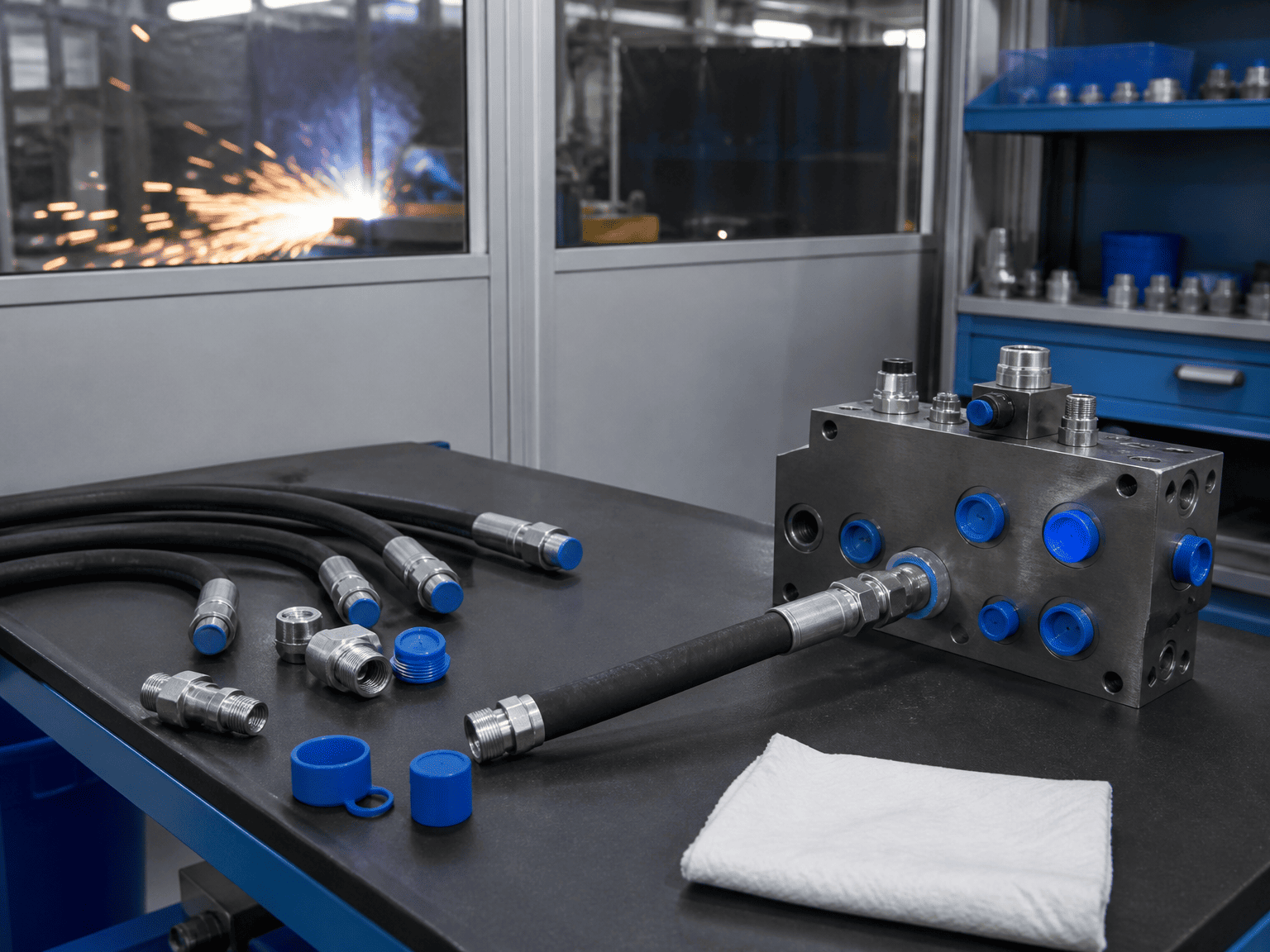

Skæring, gevindskæring, afbrænding, svejsning, slibning og bearbejdning kan efterlade spåner, grater, skæl eller støv i nærheden af hydrauliske forbindelser. En slange kan se ren ud udefra, mens den bærer partikler fra dens fremstillings- eller skæreproces. Hætter og stik kan også blive forureningskilder, når de opbevares på en snavset bænk og derefter installeres.
Rengøring er ikke det samme som at tørre ydersiden af en del. Indersiden af slanger, manifolder, rør og fittings skal overvejes, før kredsløbet lukkes.
Hvert reservoir ånder, når væskeniveauet og temperaturen ændres. Et dårligt udluftningsarrangement kan tillade luftbårent støv eller fugt at komme ind. Åbne påfyldningshalse, manglende hætter og snavsede adgangsdæksler skaber lignende risici under vedligeholdelse.
Layoutet skal gøre rutinemæssig service ren og kontrolleret. Filterudluftninger, beskyttede påfyldningspunkter og forseglede adgangsdæksler er ikke kosmetiske opgraderinger; de er en del af grænsen for kontaminering og kontrol.
Slid, kavitation, beskadigede overflader, nedbrydning af slanger og komponentforstyrrelser kan skabe partikler efter idriftsættelse. Et filter kan fjerne noget af dette materiale, men filtrering kan ikke erstatte diagnosen. En pludselig stigning i antallet af partikler bør udløse en gennemgang af kilden, ikke kun et filterskift.

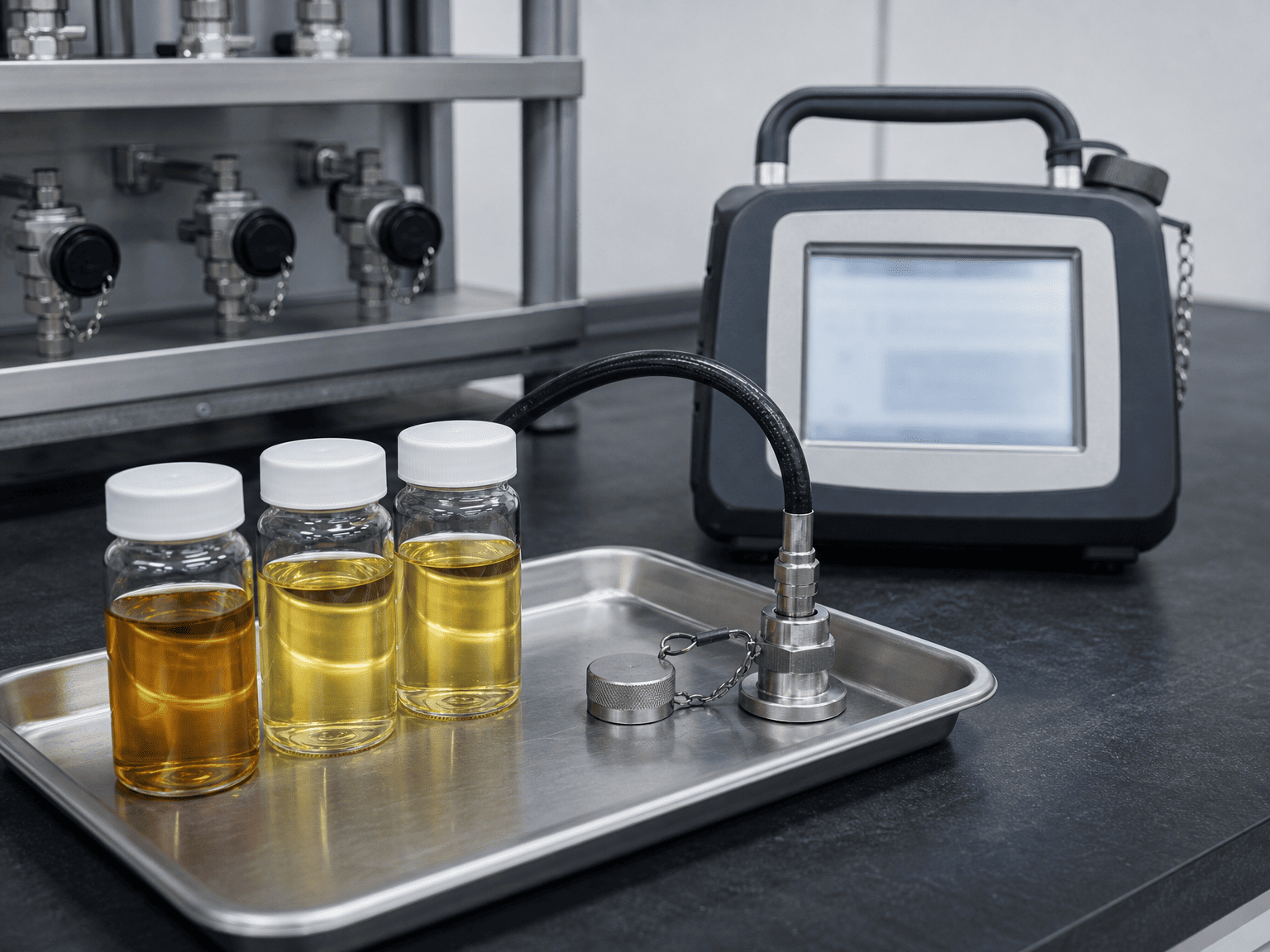

En præcis test på en dårlig prøve er stadig et dårligt grundlag for en beslutning. Prøveudtagning bør planlægges omkring et sted, der repræsenterer væsketilstanden, der evalueres.
For en OEM accepttest skal du definere følgende, før maskinen fyldes:
- Prøveudtagningssted og om det er opstrøms eller nedstrøms for filtrering
- Væsketemperatur og driftstilstand under prøveudtagning
- Påkrævet skylleprocedure for prøvetagningsforbindelsen
- Rengør flaske, slange og monteringskrav
- Teststandard, kalibreringsgrundlag og laboratorie- eller instrumentmetode
- Antal prøver og krav om repeterbarhed
- Ansvarlig for at registrere resultatet og godkende udgivelsen
En prøve taget fra et stille tankhjørne repræsenterer muligvis ikke væsken, der bevæger sig gennem en ventil. En prøve taget umiddelbart efter forstyrrelse af systemet kan også vise en midlertidig tilstand. Prøveudtagningspunktet, timingen og maskinens tilstand skal noteres sammen med resultatet.
For en udskiftningscylinder eller serviceundersøgelse bør prøven knyttes til den hændelse, der undersøges. Registrer maskinens timer, nylig vedligeholdelse, filterskift, usædvanlig støj, temperaturtilstand og den komponent, der udløste inspektionen. En partikeltælling uden driftssammenhæng er svær at fortolke.
En filterspecifikation bør gennemgås sammen med flow, tryk, bypass-adfærd, snavsholdende kapacitet, adgang til elementudskiftning og kredsløbets forureningsfølsomhed. Det mindste nominelle mikrontal er ikke automatisk det bedste svar.
Designgennemgangen bør spørge:
1. Hvor er der størst sandsynlighed for, at forurening kommer ind?
2. Hvilken komponent har den mindste eller mest følsomme indre frigang?
3. Beskytter filteret komponenten under normalt flow, koldstart og bypass-forhold?
4. Kan vedligeholdelsesteamet identificere et blokeret element, før omfartsvejen bliver den normale vej?
5. Er filteret tilgængeligt uden at åbne systemet til et ukontrolleret miljø?
6. Passer returlednings-, tryklednings- eller offlinefiltreringsarrangementet til den faktiske forureningsrisiko?
Et filter skal også være kompatibelt med kredsløbets flow- og trykforhold. Et underdimensioneret element kan skabe for stort trykfald. Et utilgængeligt element kan efterlades i drift for længe. Et filter uden praktisk tilstandsindikator kan gøre en renhedsforanstaltning til en forsinket fejl.
Reservoirudluftninger, sugebeskyttelse, returfiltrering og offline nyresløjfefiltrering løser forskellige problemer. De bør ikke behandles som udskiftelige komponenter.
Hydraulisk cylinderrenlighed skal være synlig i fremstillings- og installationsprocessen. En seriøs OEM-tjekliste kan omfatte:
Det sidste punkt er let at gå glip af. En maskine kan bestå en væsketest og derefter blive forurenet, mens slanger er tilsluttet, dæksler fjernes eller en komponent udskiftes. Frigivelsesjournalen bør derfor indeholde tidspunktet for den endelige prøve og det efterfølgende arbejde.
For cylinderleverandører betyder portbeskyttelse og ren tilslutningspraksis, fordi forurening kan nå tætninger, føringer, ventiler og færdige stangoverflader gennem det hydrauliske kredsløb. Cylinderen er ikke isoleret fra renhedsdisciplinen i maskinen omkring den.
Undgå at skrive en indkøbsordre, der kun siger "ren hydraulikolie påkrævet." Et brugbart krav skal angive:
- Renlighedsstandarden og rapporteringskoden
- Partikelstørrelsesgrundlaget og testmetoden
- Prøveplaceringen og maskinens tilstand
- Det aftalte renlighedsmål eller krav fra komponentfabrikant
- Om målet gælder ved levering, efter skylning, ved idriftsættelse eller under drift
- Svaret på et resultat uden for grænsen
- Nødvendige optegnelser, herunder prøvedato, instrument eller laboratorium og væskeidentifikation
Målet skal vælges blandt den mest følsomme komponent og maskinens faktiske opgaver. Hvis systemet indeholder proportional- eller servokomponenter, skal du bruge deres offentliggjorte renhedskrav som designinput. Hvis en cylinder er en del af et større kredsløb, må du ikke antage, at en generel cylinderkategori bestemmer renhedsniveauet for hele maskinen.
Når målet endnu ikke er kendt, er den korrekte tekniske handling at få komponentdatabladet og det hydrauliske skema. At gætte en kode fra en generisk tabel skaber en specifikation, der ser præcis ud, men som muligvis ikke beskytter systemet.
Erklær ikke straks hele maskinen defekt. Bekræft først prøveidentiteten, prøveudtagningsmetoden, instrumentstatus og rapporteringsgrundlag. Sammenlign derefter resultatet med tidligere prøver fra samme sted.
Gentagen udskiftning af filterelementer uden at finde kilden kan skjule et aktivt slid eller indtrængningsproblem. Trenddata er mere nyttige end ét isoleret tal, når systemet allerede er i drift.
Inden du godkender en hydraulisk cylinder, kraftenhed eller komplet kredsløb, spørg leverandøren og maskinteamet:
Disse spørgsmål flytter kontamineringskontrol fra et generelt vedligeholdelsesløfte til en verificerbar ingeniørproces.
