A hydraulisk cylinderkan ankomme i god stand og stadig være beskadiget inden den når maskinen. Ubeskyttede porte opsamler forurening. En blotlagt stempelstang kan korrodere. En cylinder opbevaret i den forkerte position kan udvikle undgåelige tætnings- eller indre korrosionsproblemer.
Derfor skal modtagelse og opbevaring behandles som en del af installationsprocessen, ikke som lagerhusholdning. Målet er enkelt: Hold cylinderen ren, beskyttet og sporbar, indtil en uddannet tekniker er klar til at tilslutte den.
Denne vejledning er til OEM-købere, vedligeholdelsesteams og distributører, der håndterer hydrauliske cylindre før installation. Den fokuserer på praktisk opbevaring og kontrol før idriftsættelse. Den erstatter ikke cylinderproducentens produktmanual eller sikkerhedsproceduren for maskinen.

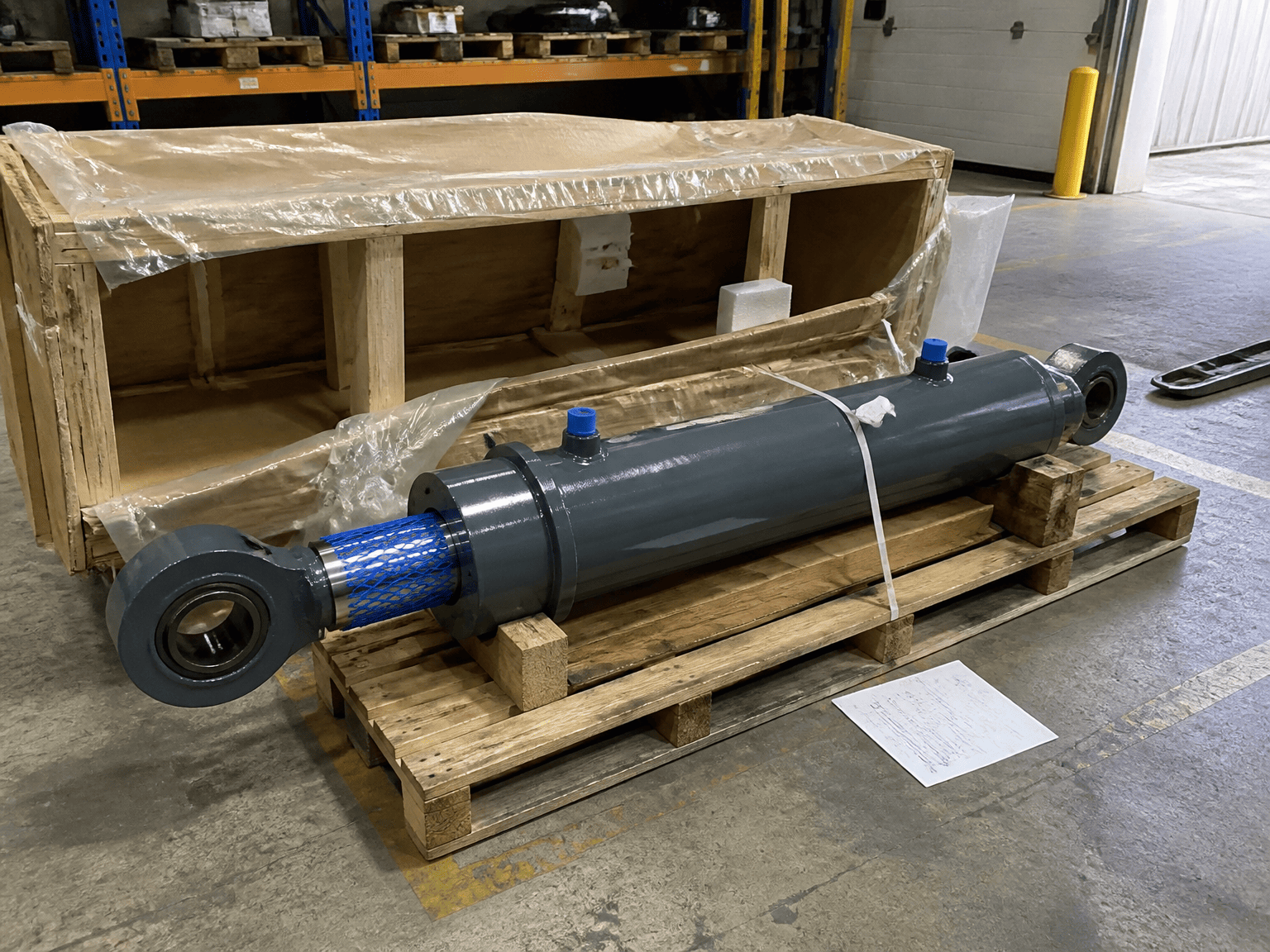

Start inspektionen, mens emballagen og transportbeskyttelsen stadig er på plads. Registrer model, mængde, synlige skader og eventuelt manglende tilbehør. Tag billeder, før du fjerner beskyttelsesmaterialer, hvis kassen, pallen eller cylinderen viser stødmærker.
Tjek følgende punkter:
Hänchens monteringsvejledning begynder med at kontrollere leverancen for fuldstændighed og skader. Det er en nyttig disciplin for ethvert udskiftnings- eller OEM-projekt: Opdag ikke en manglende monteringsdel, efter at cylinderen allerede er blevet flyttet til lager.
Hvis der er synlig skade, skal du isolere genstanden og dokumentere den før rengøring, maling eller forsøg på at flytte stempelstangen.
Parkers cylindervejledning siger, at portbeskytterpropper skal forblive på plads indtil installation. Årsagen er praktisk. Åbne hydrauliske porte giver en direkte vej for støv, metalspåner, fugt og anden forurening ind i cylinderen.
Fjern ikke propperne blot for at kontrollere gevindet. Bekræft porttypen fra tegningen eller produktdokumentationen. Når rørene er klar til at blive installeret, skal ledninger og fittings rengøres, før tilslutningen foretages. Parker advarer også om, at rørene skal rengøres grundigt for at fjerne spåner og grater fra gevindskæring eller afbrændingsarbejde.
En ren forbindelse er ikke kun en idriftsættelsespræference. Forurening kan beskadige tætninger, ventiler og færdige cylinderoverflader, efter at maskinen begynder at cykle.
Parker anbefaler et indendørs opbevaringsområde med en tør, ren og ikke-ætsende atmosfære. Cylinderen skal beskyttes mod indvendig korrosion såvel som ekstern påvirkning.
Opbevaringsområdet bør også begrænse:
Brug ikke cylinderen som støtte til andre materialer. Opbevar identifikations- og produktdokumenter sammen med varen eller i en sporbar lagerpost. En cylinder, der mister sin model eller ordreinformation, bliver sværere at verificere, når maskinen endelig er klar.
Til konventionelle industricylindre anbefaler Parker lodret opbevaring med stempelstangen oppe, når det er muligt. Denne position kan reducere korrosionsrisikoen fra kondensation inde i cylinderen og hjælpe med at minimere tætningsskader.
Den korrekte position kan afhænge af cylinderdesign, slaglængde, vægt, installeret tilbehør og producentens instruktioner. Teleskopcylindre, enkeltvirkende cylindere og cylindere med særlige opbevaringskrav bør ikke placeres efter en generisk lagerregel.
Hvis en cylinder skal opbevares vandret, støttes den på tværs af passende punkter, så rør, stang og monteringstilbehør ikke bøjes eller beskadiges. Undgå at rulle og beskyt stempelstangen mod kontakt med stativet eller gulvet.
Hvis cylinderen opbevares fuld af hydraulisk væske, bemærker Parker, at væskeudvidelse forårsaget af temperaturændringer skal tages i betragtning. Dette er et punkt for producenten eller hydraulikingeniøren at bekræfte før langtidsopbevaring.
Stempelstangen er en af de vigtigste overflader at beskytte under opbevaring. Rust, buler og ridser kan beskadige stangtætningen og guiden, når cylinderen begynder at bevæge sig.
Parker anbefaler at belægge udsatte umalede overflader, såsom stempelstangen, med en rusthæmmende forbindelse, når udstyret opbevares udendørs i længere perioder. Det korrekte beskyttelsesprodukt og fjernelsesmetode skal bekræftes for stangens finish, tætningsmateriale og opbevaringsvarighed.
Inden installationen skal stangen efterses under godt lys. Se efter:
Undlad at polere, slibe eller male en beskadiget stang som en hurtig løsning. Registrer tilstanden og spørg cylinderleverandøren eller det kvalificerede reparationsteam, om delen kan accepteres.
Før montering sammenlignes cylinderen med den godkendte tegning og bestillingsdetaljer. Bekræft den samlede længde, slaglængde, monteringsmåde, portorientering, stang-endeforbindelse og medfølgende tilbehør.
Hänchen instruerer installatørerne i at fjerne tætningspropper eller dækplader, der bruges til at beskytte produktet under transport før montering. Fjern disse beskyttelser på det korrekte tidspunkt: hold de hydrauliske porte lukkede, indtil rør og fittings er klar, og rengør derefter forbindelsesområdet, før kredsløbet åbnes.
Installationsteamet bør også bekræfte, at:
Parker og Hänchen understreger begge, at cylinderinstallation er en specialistopgave. Følg maskinbyggerens procedurer for lockout, løft og trykudløsning.

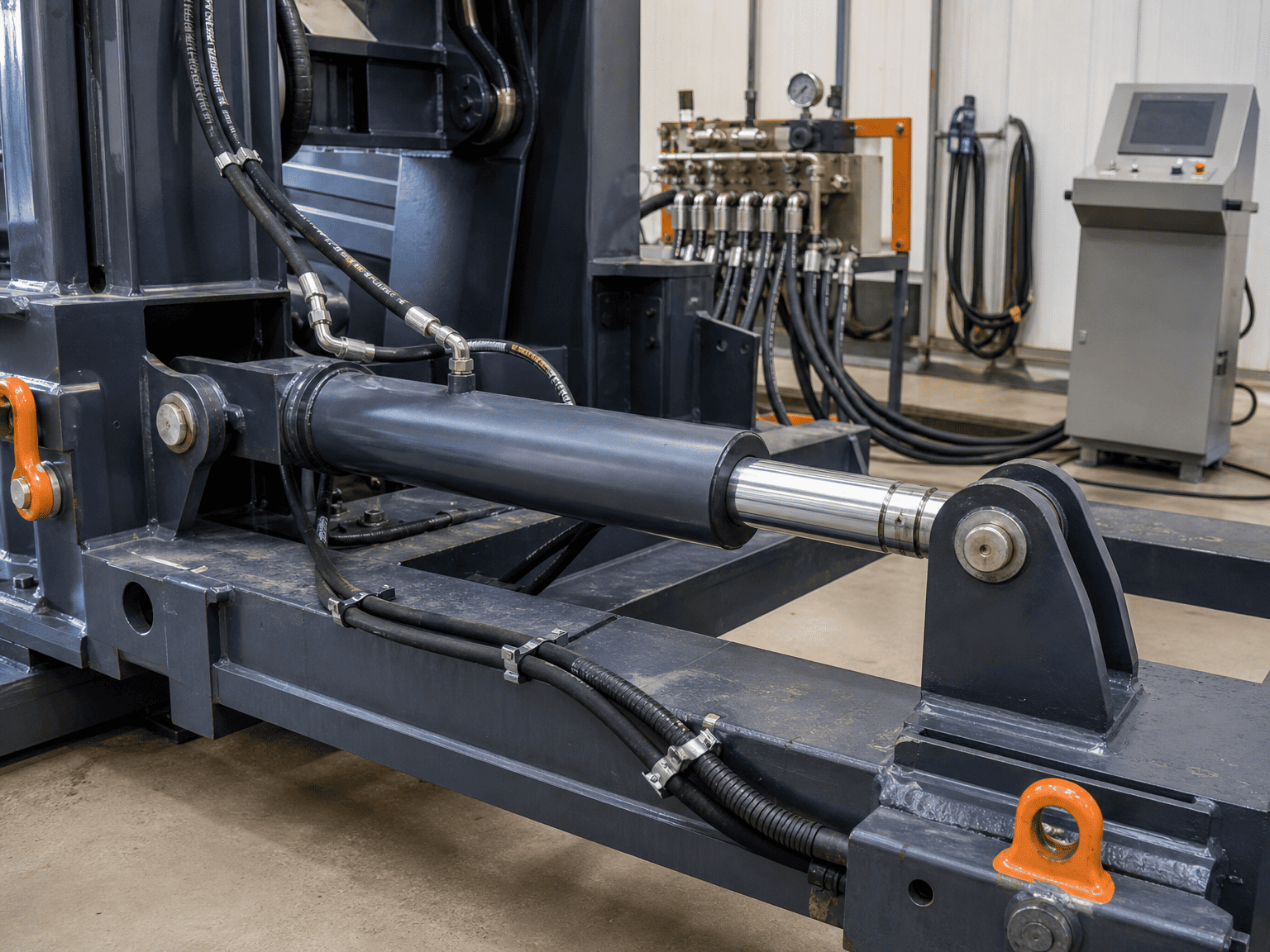

A hydraulisk cylinderbør ikke bruges til at trække en maskinstruktur på plads. Efter opbevaring skal installationsteamet bekræfte, at støttepunkterne, monteringsfladerne og de tilsluttede maskindele mødes uden at tvinge cylinderen på plads. Hänchen råder til stressfri installation og advarer mod overskridelse af tilladte sidebelastninger på stempelstangen.
Før idriftsættelse skal installationen kontrolleres fra cylinderen og udad:
- Monteringsflader er rene og fuldt siddende
- Cylinderen understøttes uden at vride røret
- Stang-endeforbindelsen tvinger ikke stangen sidelæns
- Stangen kan nå begge ender af det tilsigtede slag uden kontakt
- Slanger har nok bevægelsesgodtgørelse og gnider ikke på rammen
- Afskærmninger og nærliggende dele efterlader den nødvendige plads
Parkers sikkerhedsvejledning behandler også justering som et installationsansvar. Foretag denne kontrol før tryk påføres, mens enhver interferens stadig kan korrigeres uden at belaste cylinderen eller maskinstrukturen.
Luft, der er fanget i en hydraulisk cylinder, kan påvirke drift og komponentadfærd. Hänchens installationsvejledning anbefaler at placere udluftningsporte i toppen, hvor det er relevant, og udluftning af cylinderen før opstart.
Den nøjagtige udluftningsprocedure afhænger af cylinderdesignet og maskinkredsløbet. Brug producentens instruktioner, hold trykket under kontrol, og sørg for, at udledt væske og luft ikke kan udgøre en fare.
Efter udluftning anbefaler Hänchen langsom, ubelastet lavtryksbevægelse før normal drift. Idriftsættelsesteamet skal observere:
- Glat forlængelse og tilbagetrækning
- Utætheder ved porte, tætninger og fittings
- Stangbevægelse og justering
- Uventet støj, snak eller påvirkning
- Slangebevægelse og kontakt med rammen
- End-of-slag-adfærd og dæmpning, hvis monteret
Flyt ikke direkte fra lageret til en fuldlasttest uden dette kontrollerede inspektionstrin.
Før hver cylinder en kort optegnelse indeholdende:
- Model- og serie- eller ordrereference
- Modtagelsesdato og opbevaringssted
- Paknings- eller transportskader
- Port-stik og stang-beskyttelsestilstand
- Lagerposition og inspektionsdatoer
- Synlig korrosion eller overfladeskader
- Godkendt tegnings- og monteringsvejledning
- Navn på den person, der frigav den til installation
Denne registrering hjælper en OEM med at adskille transportskader, lagerskader og driftsskader, når et problem opstår senere. Det giver også installationsteamet et klart udgangspunkt i stedet for at stole på hukommelsen.
Hvis en cylinder har været opbevaret i længere tid, udsat for vejr eller modtaget med transportskader, skal du sende modeloplysninger, fotografier, opbevaringshistorik og installationstegninger, inden den tilsluttes maskinen. En leverandør kan så hjælpe med at skelne et normalt præinstallationstjek fra en tilstand, der kræver reparation eller udskiftning.
Det bedste idriftsættelsesresultat starter før den første tryktest: beskyt cylinderen, hold portene rene, verificer installationen og registrer, hvad du har fundet
