Teleskopcylindre leverer en lang slaglængde fra en meget kompakt tilbagetrukket længde. HCIC har udløse-designende teleskoper til en række industrier og formål og kan arbejde sammen med dig om at formatere en enkeltvirkende, en enkeltvirkende/dobbeltvirkende kombination eller et dobbeltvirkende design.
Enkeltvirkende teleskopcylindre
Enkeltvirkende cylindre bruger hydraulisk belastning til at forlænge og trække sig tilbage på grund af belastning fra tyngdekraften eller en anden ydre kraft.
Hydraulisk glid og belastning forlænger cylinderen
Tyngdekraften eller et andet ydre tryk vil trække cylinderen tilbage
Holder position
Langt slag i en kompakt lukket længde
Større ydre diameter end stangcylindre
Mindre kompliceret diagram end dobbeltvirkende

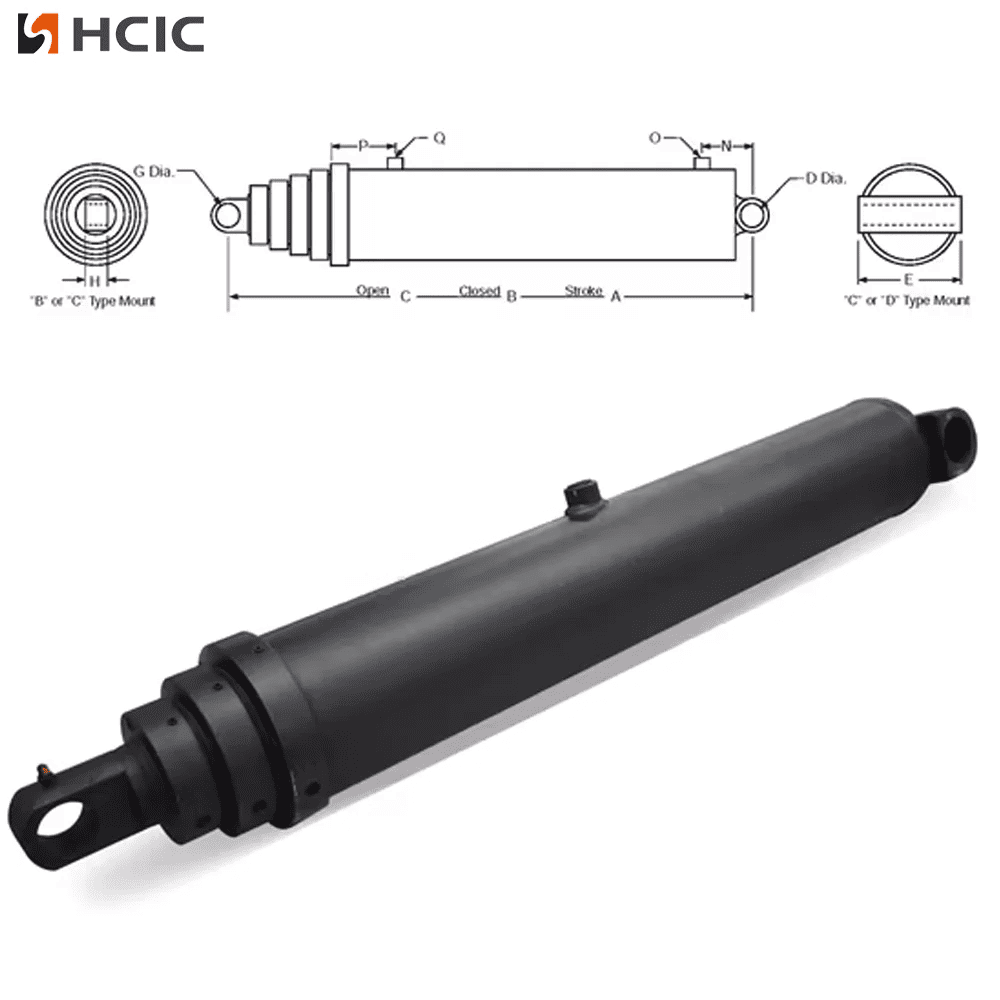

Dobbeltvirkende teleskopcylindre
Dobbeltvirkende cylindre bruger hydraulisk tryk for hver ud- og tilbagetrækning.
Hydraulisk energi trækker cylinderen tilbage som fjendtlig over for tyngdekraften/kraften
Tilbagetrækningstrykket er i stand til at trække last
Konventionelle teleskopcylindre
Begge porte placeret på stangenden
Stempeltætninger er generelt solide jernringe
Cylinderen er ikke længere designet til at opretholde belastningen i faktiske positioner (drift)
Gå minimum med det flow, der kræves for at forhindre stalling
Specialelementer kan designes til teleskopcylindre
Begge porte på tøndediagrammet undgår at overføre slanger og sætte på mønstre
Positive stempeltætninger tillader cylinderen at holde belastningen og slippe af med det minimale glidekrav
Mindre ubrugelige længder pr. trin end en traditionel dobbeltvirkende teleskop
VALGFRIE FUNKTIONER
Op til 5000 PSI arbejdstryk
2 til 5 arbejdssektioner
Op til 20” cylinderdiameter
Alternative tønderørstrinbelægninger praktisk sammen med nitrid, krom over nikkel, plasmaspray
Slaglængder op til 480"(40 fod)
Alternative stangstoffer kan nås, såsom kulstofstål, præcisionsslebet, hårdforkromede trin.
Valgfrit indbygget bearbejdet stempeldesign
Stål eller duktilt indvendigt gevind forskruning design
Valgfri stopmontering: tap, gaffel, tang, flytterør, sfærisk leje, tilpasset bøsning, flyt boret spalte
