HCIC har udgivet en dedikeret ressource tilHCIC-310 American Power Hoist, hvilket sætter modellens tomme-baserede monteringsoplysninger og applikationsgennemgang i centrum for købersamtalen.
Ressourcen er rettet mod erhvervskøretøjsbyggere, karrosserifabrikanter, flådevedligeholdelsesteams og nordamerikanske distributører, der skal kontrollere et hejs mod et rigtigt chassis. Dets nyttige bidrag er ikke et løfte om, at én hejs passer til hvert køretøj. Det giver købere et defineret udgangspunkt: gennemgå de offentliggjorte dimensioner, sammenlign dem med chassiset og identificer de ændringer, der kræves for en ikke-standard installation.
Dette er en offentlig produktressourceopdatering. Det er ikke en meddelelse om en navngiven kundeordre, flådekontrakt, leveringsresultat eller universel monteringsgodkendelse. Den endelige egnethed afhænger stadig af køretøjets ramme, belastning, karrosserigeometri, hydrauliske kredsløb og installationstegninger.
En køber af erhvervskøretøjer kan begynde med en anmodning om en "amerikansk krafthejs". Denne beskrivelse er ikke nok til at frigive en indkøbsordre. Hejseværket skal forbindes til en bestemt ramme, arbejde gennem en defineret løftevej og fungere med køretøjets hydrauliske betjeningselementer.
Det samme problem opstår ved udskiftningsarbejde. En hejs, der ligner den gamle enhed, kan stadig skabe et problem, hvis basisfodaftrykket, monteringshulmønsteret, armvandringen eller det hydrauliske interface er forskelligt. Den korrekte sammenligning er mellem de offentliggjorte hejsedata og den faktiske chassisgrænseflade.
Det er grunden til, at HCIC-310-ressourcen præsenterer dimensioner i tommer og diskuterer justering af løftearmen, basestørrelsen og monteringshullernes positioner for uregelmæssige chassislayouts. De offentliggjorte oplysninger giver et OEM-team noget konkret at tjekke, før de beder om et tilbud.

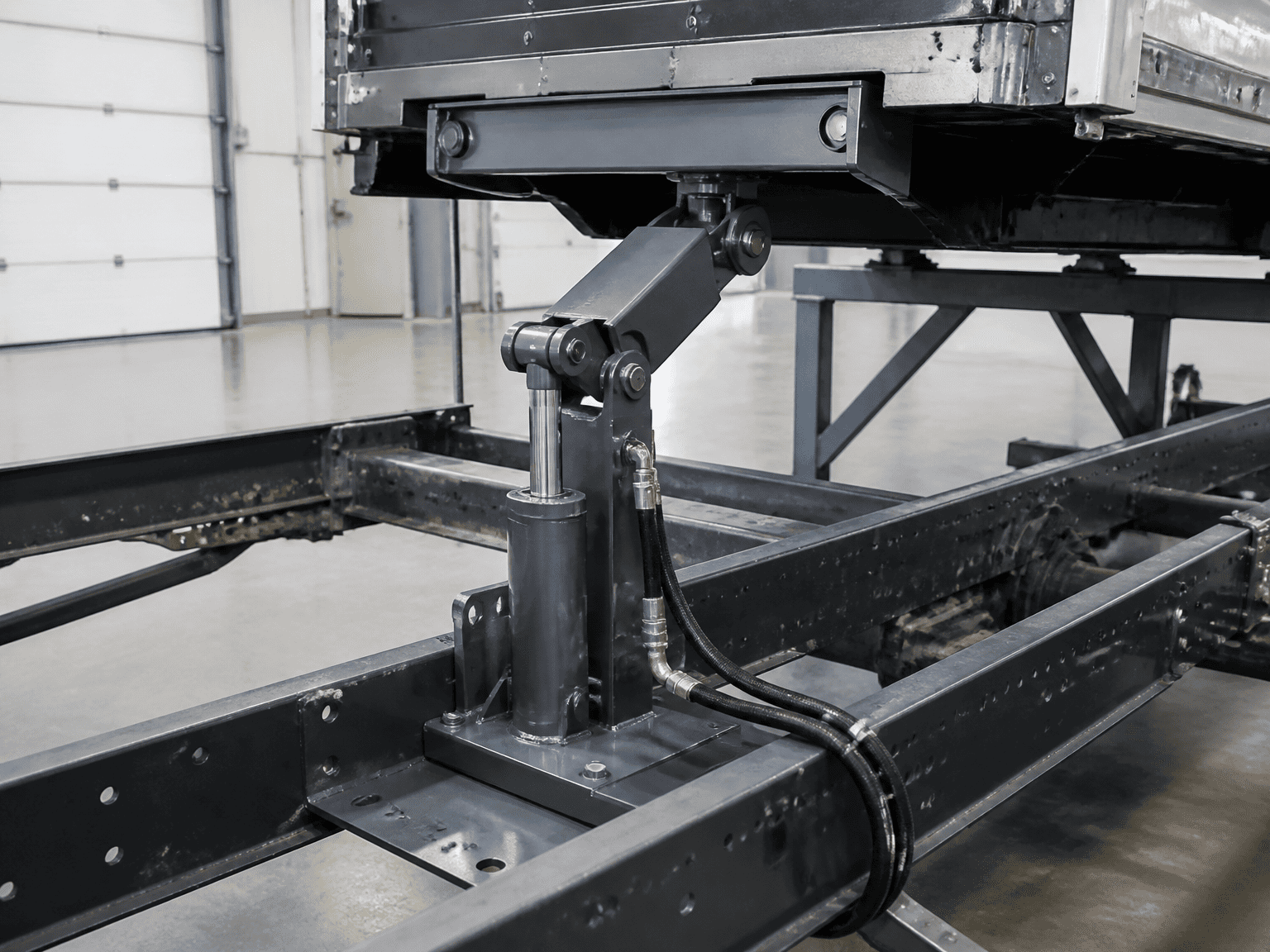

HCIC-siden identificerer modellen som en amerikansk motorhejs til applikationer, herunder dumpere, skraldebiler og modificerede erhvervskøretøjer. Den udgiver følgende referencedimensioner:
- Top tværbjælke længde:24.00 tommer
- Hovedløftearm forlænget længde:26,63 tommer
- Hovedløftearm tilbagetrukket længde:19,63 tommer
- Grundlængde:28,50 tommer
- Front base bredde:14,25 tommer
- Bageste base bredde:5,00 tommer
- Monteringstykkelse foran:4,00 tommer
Disse tal skal behandles som offentliggjorte referencedata for HCIC-310-gennemgangen, ikke som en erstatning for en aktuel installationstegning. En køber bør bekræfte, om dimensionerne er kompatible med chassis, karrosseri, hængselarrangement, sikkerhedsafstande og hydrauliske forbindelser på målkøretøjet.
Ressourcen angiver også, at modellen kan tilpasses til specielle rammekonstruktioner. Den anførte retning er praktisk: Løftearmsslag, basestørrelse og monteringshulspositioner kan gennemgås i forhold til det faktiske chassiskrav. Enhver ændring skal bekræftes på den godkendte tegning før produktion.
Mange nordamerikanske erhvervskøretøjer er designet og vedligeholdt omkring tomme-baserede dimensioner. Præsentation af startmålene i tommer reducerer et undgået konverteringstrin under den første chassissammenligning.
Det fjerner ikke behovet for ingeniørgennemgang. Det gør simpelthen den første diskussion mere specifik. Køberen kan sende chassismålene, markere monteringspunkterne og bede leverandøren om at gennemgå grænsefladen i forhold til HCIC-310 referencen.
Dumpere, renovationskøretøjer og modificerede karosserier kan have forskellige rammebredder, karosseriafstande, løftebaner og hydrauliske betjeningsanordninger. Et hejs, der er valgt til ét layout, bør ikke overføres til et andet køretøj baseret på navnet alene.
Forespørgslen skal identificere køretøjets funktion, karrosseritype, tilgængelig monteringskonvolut, løftekrav og hydraulisk forbindelse. Hvis en tegning ikke er tilgængelig, kan klare fotografier med målte referencepunkter stadig forbedre den første tekniske gennemgang.
HCIC-ressourcen beskriver justeringer for uregelmæssige chassisforhold, herunder monteringshulpositioner og basisdimensioner. For en OEM-køber er det vigtige kontrolpunkt dokumentrevisionen: de endelige dimensioner, materialer, forbindelser og inspektionskrav skal noteres på det godkendte tilbud eller tegning.
En verbal ændring under montering er ikke en pålidelig produktionsspecifikation. Ingeniørteamet, indkøbsteamet og fabrikken bør arbejde ud fra den samme godkendte information.
En nyttig forespørgselspakke bør indeholde:
1. Køretøjsmærke, model, årgang og karrosseritype.
2. Chassistegning eller opmålte rammemål.
3. Eksisterende hejsefotografier, inklusive basis og monteringspunkter.
4. Påkrævet løftefunktion og krops- eller beholdergeometri.
5. Tom kropsvægt, forventet nyttelast og driftspligt.
6. Tilgængelig baselængde, bredde, højde og omgivende frigang.
7. Monteringshulsmønster og forbindelsesdetaljer.
8. Hydraulisk tryk, flow, port eller slangeinformation og kontrolarrangement.
9. Mængde, destination og om anmodningen er OEM, udskiftnings- eller ændringsarbejde.
10. Påkrævet tegning, inspektionsjournal, pakkeoplysninger eller andre ordredokumenter.

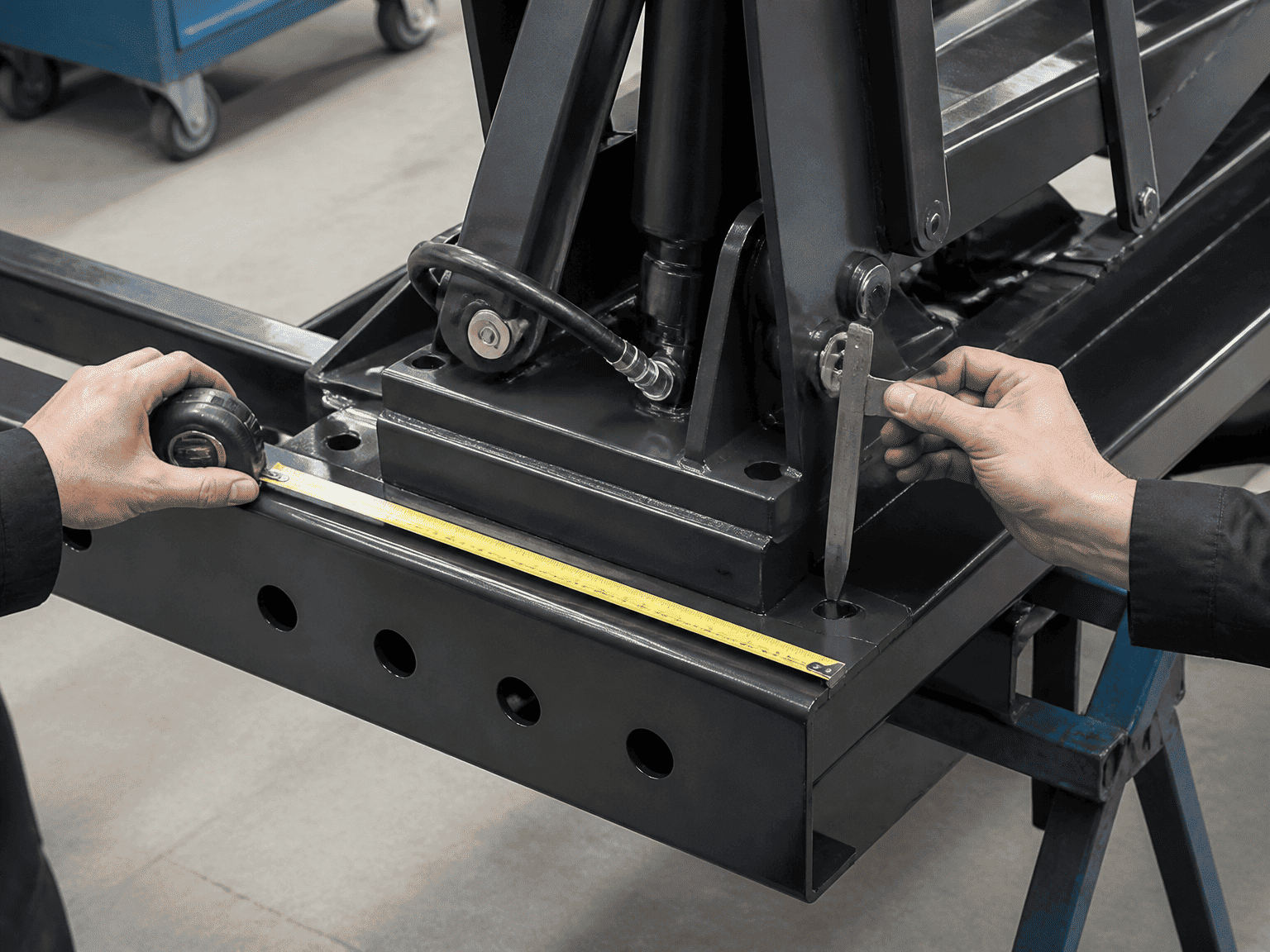

Et målebånd placeret ved siden af monteringspunkterne er ofte mere nyttigt end et fotografi af hejsen alene. Hvis enheden er en udskiftning, skal du inkludere det gamle varenummer, serieoplysninger og eventuelle beviser for den originale installationsgeometri.
Den offentliggjorte ressource bruges bedst på det tidlige monteringsstadium:
- Trin 1 — Identificer køretøjet:definere ansøgningen om losseplads, affald eller modificeret erhvervskøretøj.
- Trin 2 — Sammenlign grænsefladen:kontrollere de offentliggjorte HCIC-310 dimensioner i forhold til chassis og karrosserilayout.
- Trin 3 — Marker undtagelserne:identificere ikke-standard rammebredder, hulpositioner, armvandring eller hydrauliske forbindelser.
- Trin 4 — Bekræft tegningen: aftale den endelige konfiguration før fremstilling eller modifikation.
- Fase 5 — Gennemgå inspektions- og leveringsbehov:angive de dokumenter og kontroller, der er nødvendige for ordren.
Denne proces hjælper med at adskille en standardtilpasningsdiskussion fra en brugerdefineret konfiguration. Det forhindrer også en almindelig sourcing-fejl: godkendelse af et hejs fra et katalognavn, mens den mekaniske grænseflade efterlades udefineret.
HCIC-310-ressourcen fastslår ikke, at enhver nordamerikansk dumper eller renovationskøretøj kan acceptere modellen uden ændringer. Den erstatter heller ikke en chassistegning, løftekraftgennemgang, hydraulisk kredsløbskontrol eller maskinsikkerhedsvurdering.
Den offentliggjorte side indeholder oplysninger om anvendelse og dimension, men den endelige konfiguration skal bekræftes for det faktiske køretøj. Påstande om en specifik kunde, flåde, ordrevolumen, leveringsydelse eller feltresultat bør ikke udledes af produktressourcen, medmindre HCIC offentliggør disse detaljer separat.
Den skelnen er vigtig i B2B hydraulisk indkøb. En nyttig virksomhedsopdatering skulle gøre køberens næste tekniske trin klarere uden at forvandle en standardproduktside til et ikke-understøttet projektcasestudie.
