I svære driftsmiljøer er stempelstangskorrosion sjældent blot en kosmetisk skavank. Et enkelt mikroskopisk nålestik af rust på en blotlagt cylinderstang virker som et takket barberblad.
Hver ganghydraulisk cylinderrtrækker tilbage, det ru jernoxid-krater skærer sig direkte hen over polyurethanstangsviskeren og den primære U-skåls trykforsegling. Inden for snesevis af cyklusser:
For maskiner, der er udsat for kystnær havluft, saltlage til afisning fra motorveje (calcium og magnesiumchlorid) eller sure landbrugskemikalier, bliver standardkataloget hårdt krom stænger ofte blæret og grubet inden for en enkelt sæson. At vælge den rigtige overflademetallurgi er den mest omkostningseffektive forsvarslinje.
[ 1. Standard hård krom ] ===> Mikrorevnet elektropletteret skal (afhænger af ren overfladebarriere)
[ 2. QPQ Liquid Nitriding ] ===> Termisk kemisk diffusionslag ind i stålet (ingen belægning der flager)
[ 3. Nikkel-krom dobbelt lag] ===> Tæt ikke-porøs nikkelbarriere + opofrende hårdt krom ydre lag
Standard hård krom er fortsat det globale benchmark for indendørs og lette industrimaskiner.
- Processen: Et lag af metallisk krom (typisk 20 til 30 mikron tykt) galvaniseres på induktionshærdet kulstofstål og poleres til en spejlfinish (Ra 0,1 til 0,2 mikron).
- Den mikroskopiske virkelighed: Alt elektroaflejret krom indeholder naturligt tusindvis af mikroskopiske spændingsfrakturer ("mikro-revner"). I tørre eller rene oliemiljøer holder disse mikrorevner smøreoliefilmen med fordel. Men i aggressive kemiske miljøer siver ætsende elektrolytter lige gennem mikrorevnerne til det rå basisstål nedenunder. Rust blomstrer under krom og løfter belægningen af i skarpe flager.
QPQ er ikke en overfladebelægning, der sidder oven på stålet; det er en termokemisk diffusionsproces, der fundamentalt transformerer den ydre molekylære struktur af selve stålet.

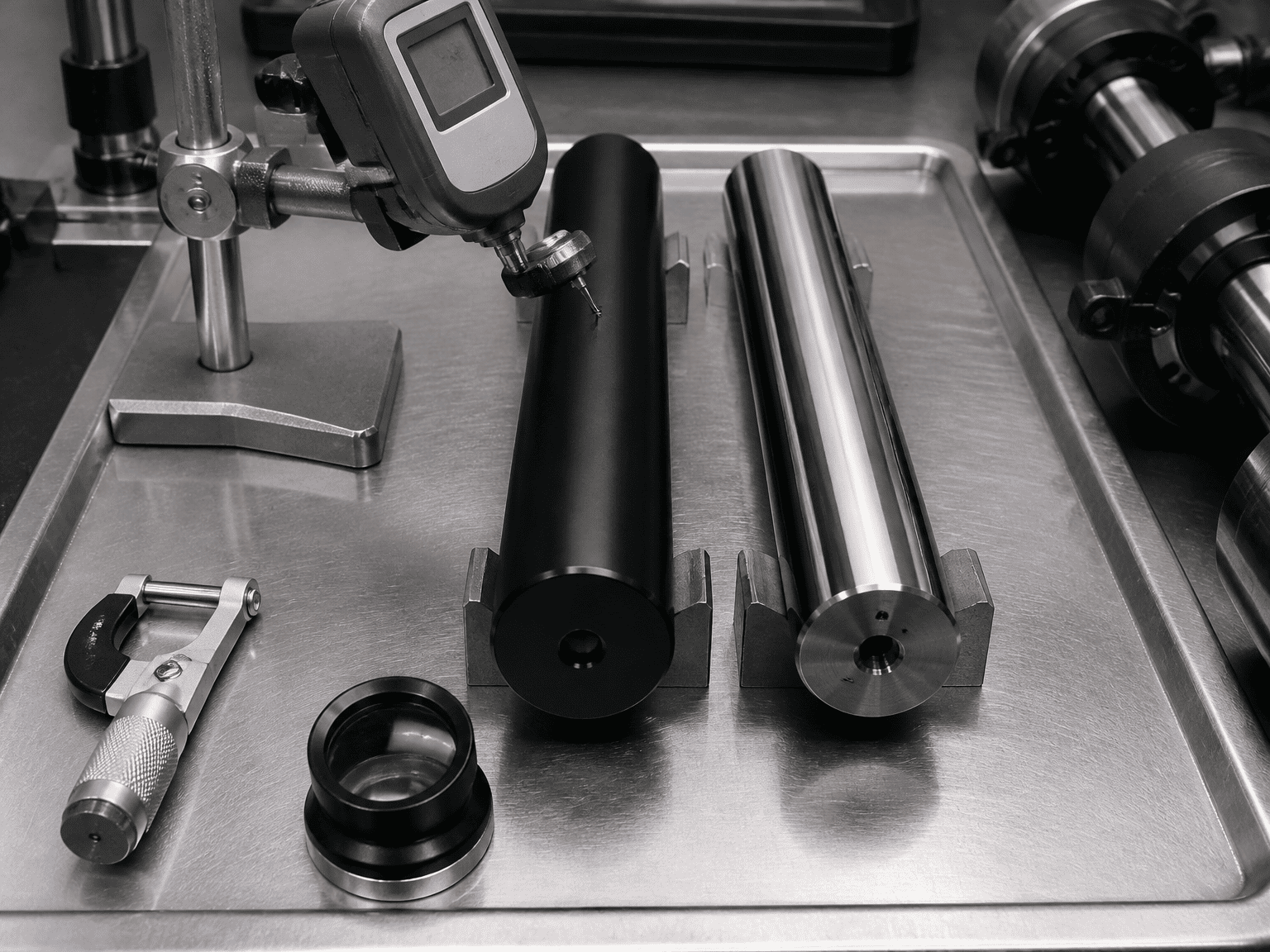

- Processen: Den rå stålstang gennemgår flydende ferritisk nitrocarburisering i et specialiseret smeltet saltbad, efterfulgt af mekanisk polering og sekundær oxidation. Nitrogen- og kulstofatomer diffunderer dybt ind i stålgitteret og skaber et ekstremt hårdt jernnitrid-"sammensat lag" (typisk 15 til 25 mikrometer dybt) bakket op af en dybere nitrogendiffusionszone.
- Nøglefordel: Fordi der ikke er en separat galvaniseret skal, kan QPQ ikke danne blister, flise, skrælle eller flage af. Ydermere forsegler den tætte sorte jernoxid-finish overflademikroporer og giver enestående modstandsdygtighed over for vejsalt og grusafhugning.
Når udstyr opererer direkte i saltvandssprøjtzoner eller offshore-borerigge, giver dobbeltlags nikkel-krom maksimal galvanisk beskyttelse.
- Processen: Et tykt, porefrit duktilt nikkelunderlag (30 til 50 mikron) galvaniseres først på stålet, efterfulgt af en standard hårdkrom topcoat (20 til 30 mikron).
- Nøglefordel: Det rene nikkelbaselag giver en uigennemtrængelig, korrosionssikker kemisk barriere, der fuldstændigt forsegler stålsubstratet. Den ydre krom topcoat giver høj overfladehårdhed og ridsefasthed. Selvom aggressivt saltvand trænger ind i de forkromede mikrorevner, stopper det ved nikkelbarrieren uden at komme i kontakt med basisstålet.
| Præstationsparameter | Hård krom | QPQ flydende nitrering | Dual-Layer Nikkel-Chrome |
|---|---|---|---|
| ASTM B117 Salt Spray Rating | 100 til 200 timer | 400 til 800+ timer | 1.000 til 1.500+ timer |
| Overfladehårdhed | 850 til 1.000 HV | 900 til 1.150 HV | 850 til 1.000 HV (Chrome-lag) |
| Grus / Slagflisning | Moderat (tilbøjelig til mikrospåner) | Fremragende (ingen afskalning eller afskalning) | God (nikkel absorberer stød) |
| Overfladefarve og æstetik | Bright spejl sølv | Satin Gunmetal / mat sort | Bright spejl sølv |
| Kemisk modstand mod afisning | Dårlig (gruber hurtigt i MgCl2/CaCl2) | Fremragende (modstår kemisk saltlage) | Enestående (uigennemtrængelig barriere) |
| Relativ omkostningsfaktor | Basislinje ($1,0×) | Moderat ($1,2 til 1,4×) | Premium ($1,8 til 2,5×) |
+-----------------------------+------------------------------------+--------------------------------+
| Standard Chrome | QPQ Liquid Nitriding | Nikkel-Chrome Dual |
+-----------------------------+------------------------------------+--------------------------------+
| • Indendørs fabriksautomation | • Motorvejssneplove & saltspredere| • Offshore kraner og spil |
| • Stationære butikspresser | • Landbrugs- og gødningstanke | • Kystcontainerskibs hejser|
| • Vedlagte værktøjsmaskiner | • Affald side- og baglæssere | • Havdokker i splashzone |
| • Rene lagergaffeltrucks | • Skovbrugs- og aggregatvognmænd | • Hydrauliske undersøiske aktuatorer |
+-----------------------------+------------------------------------+--------------------------------+

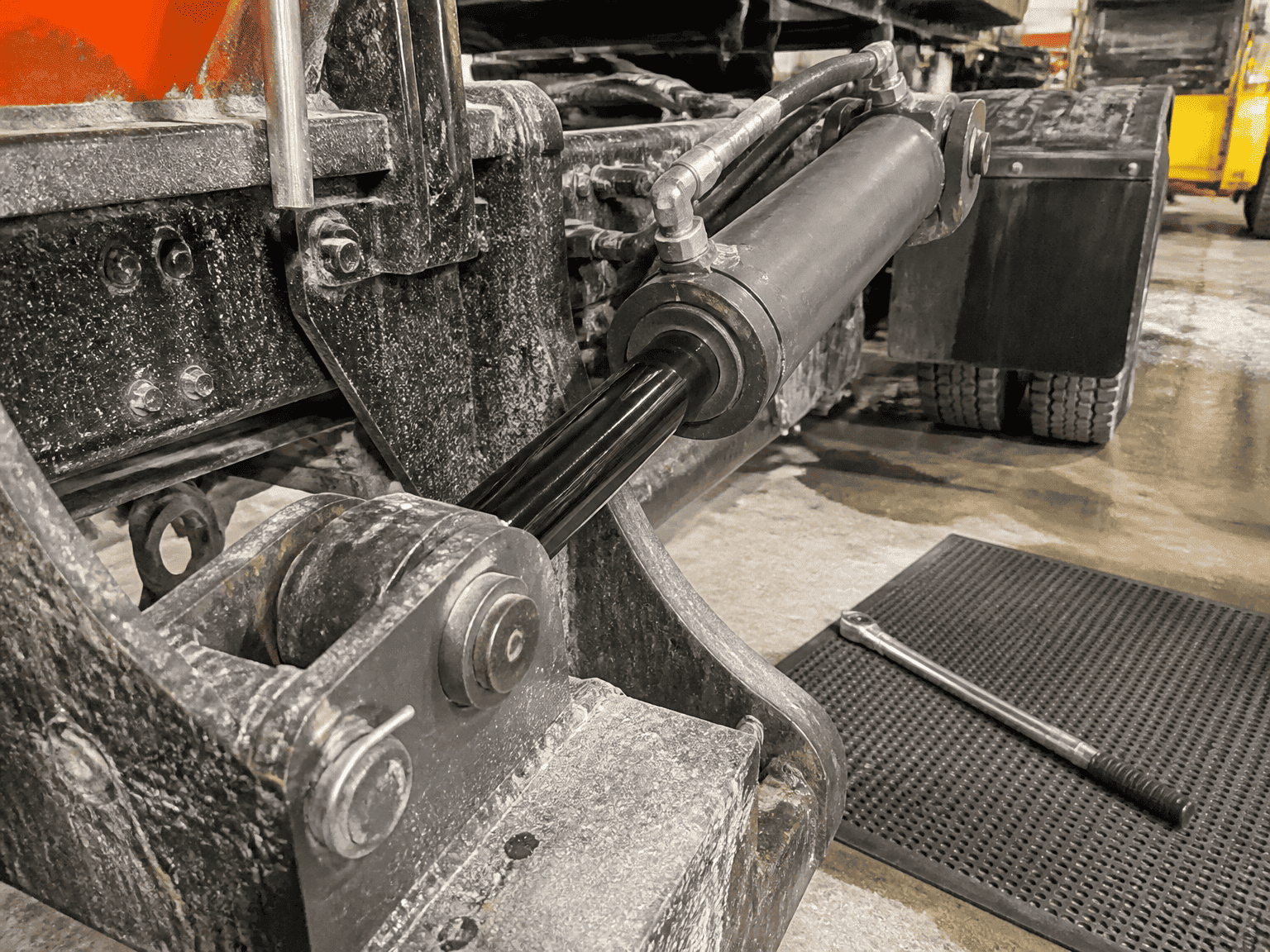

Kommunale vinterservicebiler kører direkte gennem tryksatte skyer af flydende calciumchlorid og vådt stensalt. Saltspray sprænger den forlængedehydraulisk cylinderstang sammen med højhastigheds vejgrus. QPQs spånmodstandsdygtige, forenede diffusionslag forhindrer lokaliseret pitting, mens dens slanke sorte finish reducerer solblænding for modkørende trafik.
Flydende nitrogengødning og kaliumchloridopslæmning er notorisk aggressive over for standard galvaniseret krom. QPQ giver den kemiske passivitet, der er nødvendig for at overleve sæsonbestemt kemisk eksponering uden at gribe kirtelforseglingerne.
I marine stænkzoner, hvor udstyr er permanent udsat for havtåge og tidevandssprøjt, er dobbeltlags nikkel-krom den anerkendte globale standard. Den højere initialinvestering opvejes ved at forhindre offshore hydrauliske lækager og dyre fartøjer nedetid.

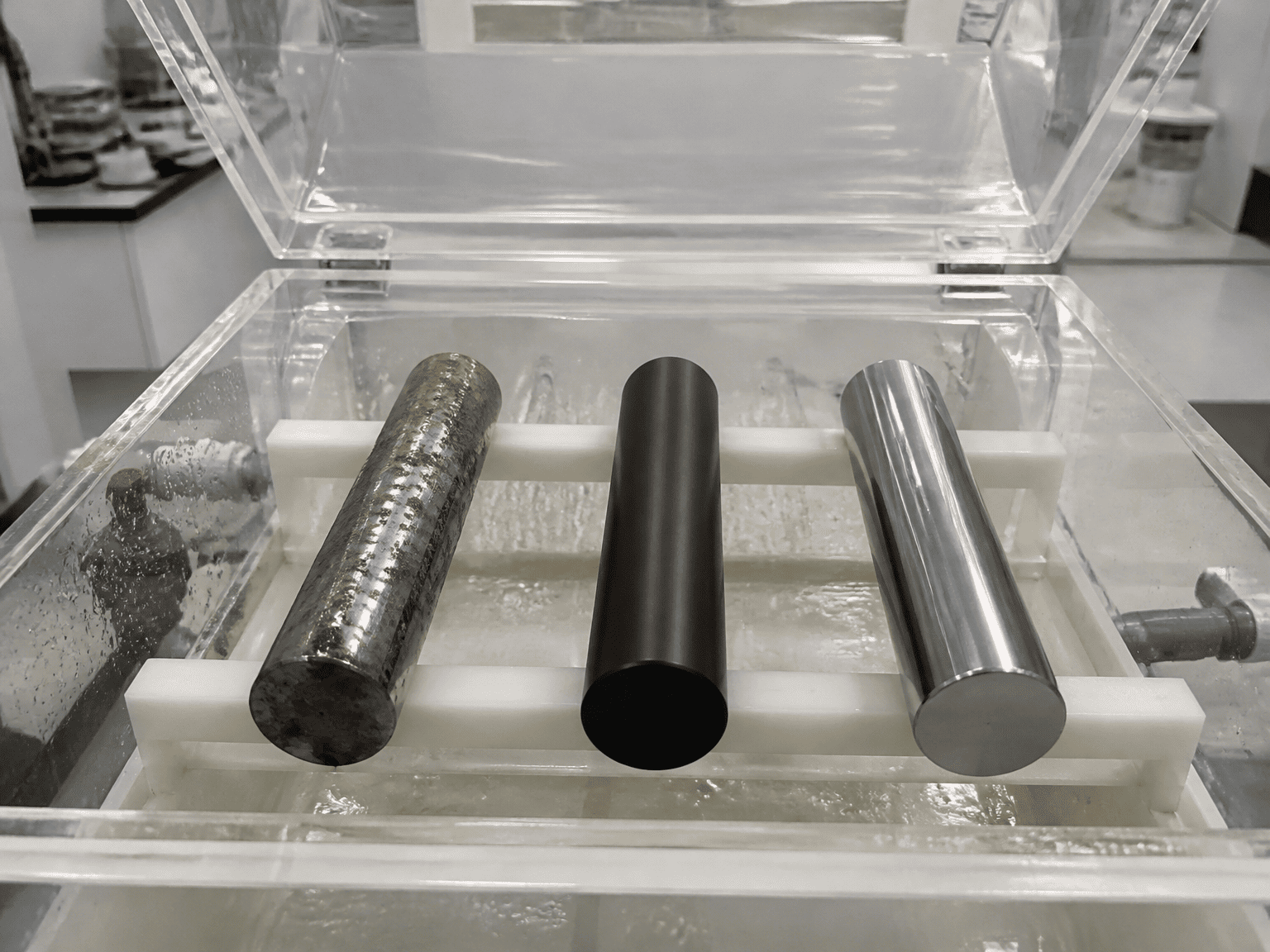

Korrosionsydelsesklassificeringer, der henvises til i denne vejledning, er baseret på standard ASTM B117 neutral saltspray laboratorietest. Levetiden i felten kan variere afhængigt af lokale kemiske koncentrationer, mekaniske slidcyklusser, ultraviolet eksponering og flådeudvaskningsprotokoller.
HCIC fremstiller præcision specialtilpassede hydrauliske cylindre konstrueret med induktionshærdet hård krom, QPQ flydende nitrering og marine-grade nikkel-krom stænger til udstyrsbyggere over hele verden.
