Hydraulikcylinderdrift og modvægtsventiljagt: Diagnostisk efterforskning til tungt udstyrsbomme

I. 4 Grundårsager til ukommanderet bomdrift

Når en læsset bom eller skovlhydraulisk cylinderfalder uden operatørinput, skyldes fejlen en af ​​fire forskellige hydrauliske mekanismer:

Fejlmekanisme	Fysisk rodårsag	Hørbart/visuelt symptom
Stempeltætningsbypass (intern lækage)	Ekstruderet U-skål eller ridsede slidringe lækker olie fra hætten til stangenden	Cylinder tønde hot spot; drift stopper, når stangen er mekanisk understøttet
Modvægt ValveSeat Weeping	Forurening under tallerkensæde, ridset patronnæse eller træt fjeder	Olie græder forbi ventilporten; konstant drift uanset tætningstilstand
Retningsbestemt ValveSpool Lækage	Overdreven slid på spoleafstand i systemer med åbent center	Opstår kun, hvis der ikke er monteret en låseventil i bomkredsløbet
Termisk oliesammentrækning	Varm olie (65°C) afkøling til omgivelsestemperatur (15°C) krymper væskevolumen med 3% til 4%	Indledende 10-20 mm fald i løbet af den første time, stabiliseres derefter fuldstændigt med nul tryktab

---

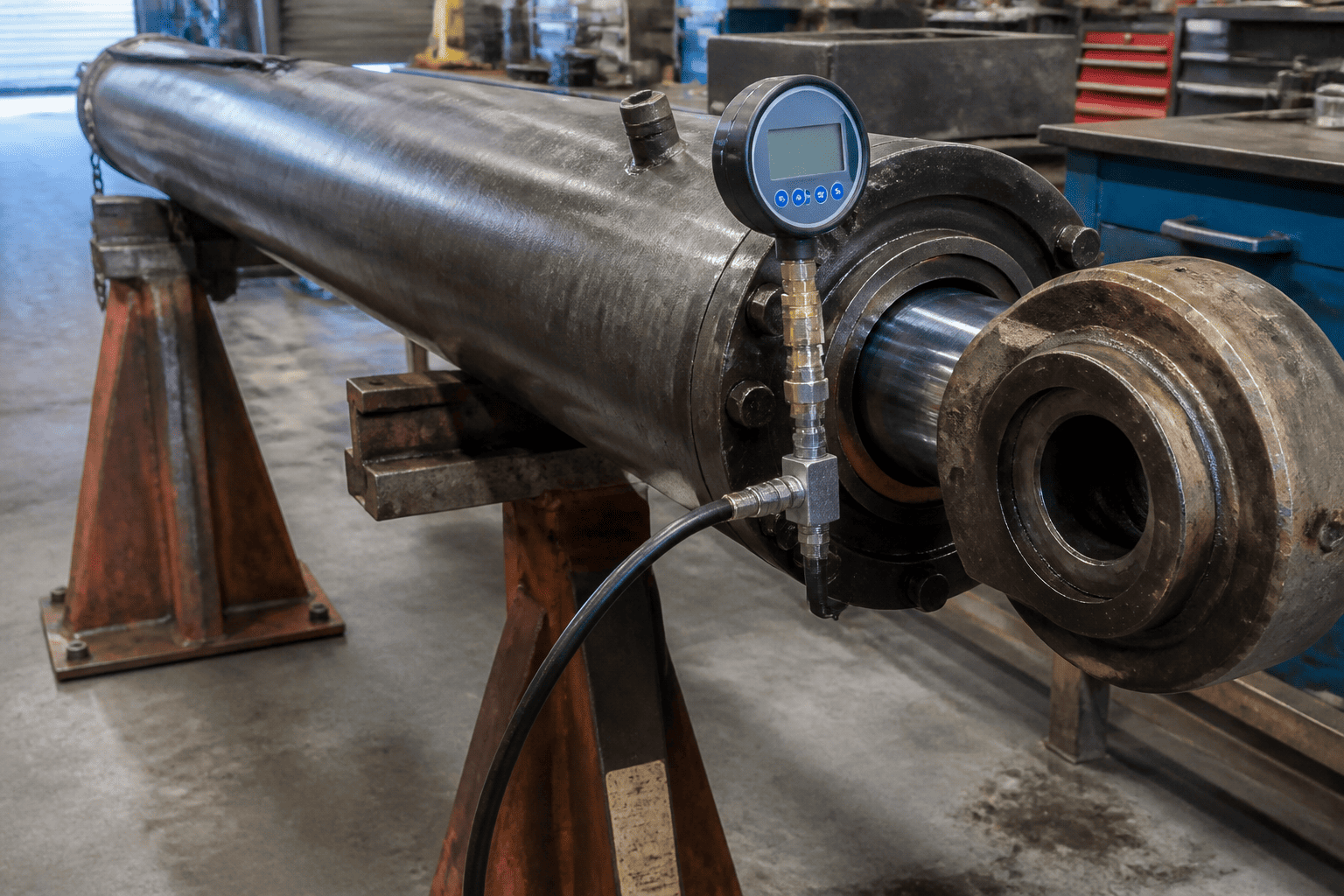

II. 15-minutters feltisolationstest: Cylinder vs. ventil

Fjern aldrig entung bomcylinderfra en maskine, før du gennemfører denne definitive isolationstest:

1. Hæv bommen til 45 grader med nominel belastning: Bring hydraulikolie op til normal driftstemperatur (ca. 50°C til 55°C).

2. Lås ud og understøt bommen mekanisk: Installer en ingeniørgodkendt bomstøtte eller kranslynge for at sikre absolut sikkerhed.

3. Isoler stangendens returledning: Frakobl den hydrauliske slange, der er forbundet til stangenden (ringformet side) af cylinderen, og dæk slangen. Lad cylinderstangsenden stå åben over en ren målebeholder.

4. Fjern den mekaniske støtte: Lad fuld tyngdekraftsbelastning hænge på cylinderens oliesøjle i hætten.

5. Observer udledning af stang-enden:

• Resultat A (kontinuerlig strøm af olie):Hvis olien støt dræner fra den åbne stangport, mens bommen kryber nedad, omgår højtryksolie stempelpakningen hen over den indvendige stempelkrone ind i stangkammeret. Cylinderen kræver en intern ombygning eller tønde-slibning.
• Resultat B (tør port, men bom kryber stadig):Hvis der ikke kommer olie ud af stangporten, men cylinderstangen trækkes tilbage, holder stempeltætningerne 100 % tæt. Olievolumen i hætten slipper forbi sædet på den lastholdende modvægtsventil tilbage til tanken.

---

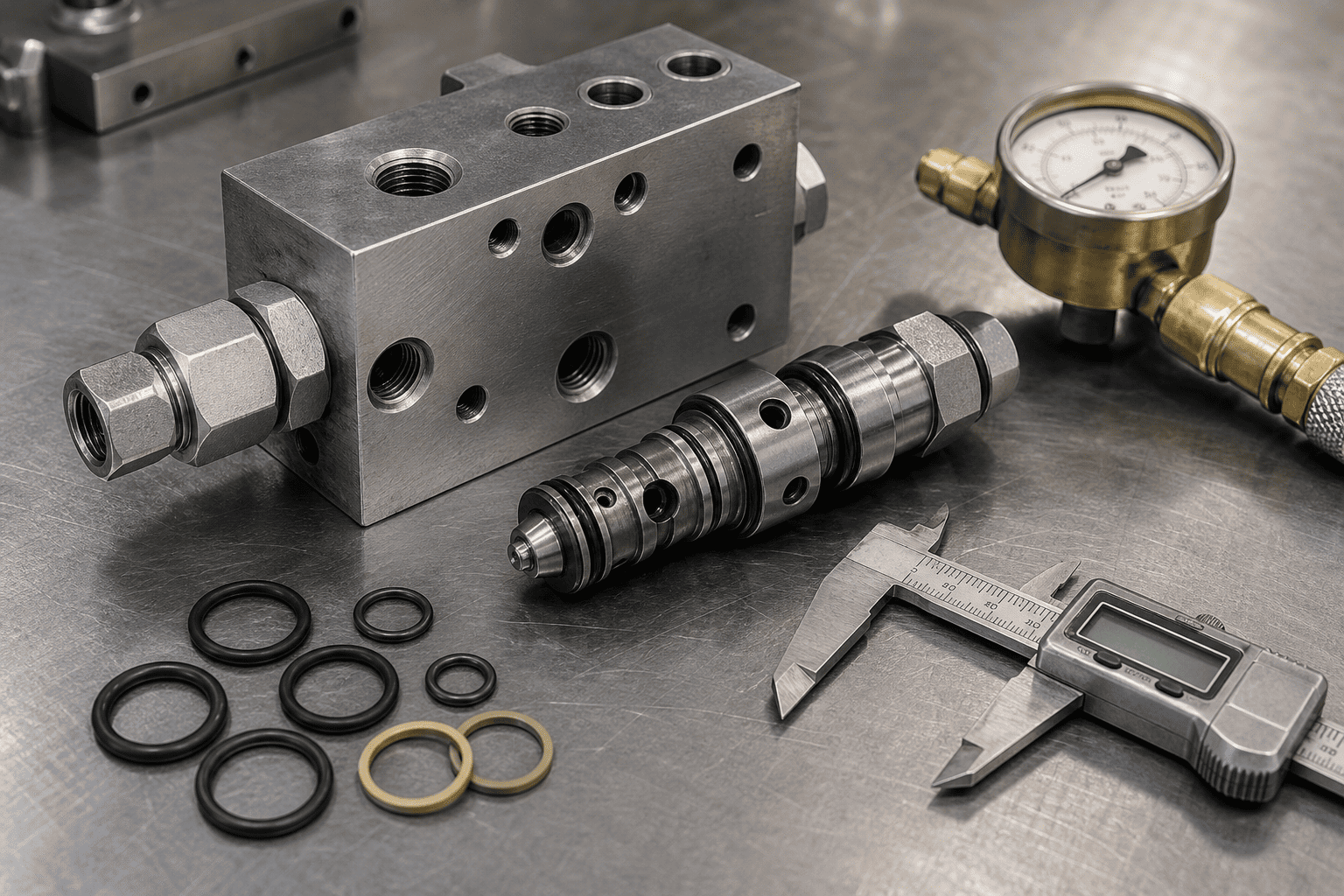

III. Modvægtsventiljagt: Hvorfor sænke bomme ryste

Modvægtsventiler (overcenterventiler) udfører to kritiske opgaver: De fanger olie for at forhindre belastningsfald, hvis en ledning brister, og de måler returstrøm, så overløbende tyngdekraftsbelastninger ikke kan køre ud af den hydrauliske pumpe.

Når en operatør sænker en tung bom, og maskinen begynder voldsomt at bukke og skravle, er modvægtsventilen fanget i pilottryksustabilitet (jagt):

Trin	Procesbeskrivelse
1	Operatør sender lavere kommando → Pilottryk åbner modvægtsventilen
2	Ventil åbner → Olie strømmer ud fra cylinderdækslet → Bommen accelererer nedad
3	Bommen falder hurtigere, end pumpen kan levere olie → Pilottrykket falder til nul
4	Pilottryktab → Ventil smækker pludseligt → Hydraulisk stødbølge, bom ryster

Denne cyklus gentages mellem fem og femten gange i sekundet, hvilket genererer ekstrem akustisk snak og strukturel træthed på tværs af bommens drejestifter.

---

IV. Tekniske regler: Valg af det rigtige pilotforhold

Den primære tekniske fejl, der udløser modvægtsjagt, er at vælge et overdrevent aggressivt pilotforhold til en fleksibel, strukturel bom:

• Lavt pilotforhold (3:1 til 4:1):Yderst stabil og glat på fleksible bomme, lifte og kranarme med lang rækkevidde. Kræver højere pilottryk for at åbne sig, hvilket giver naturlig hydraulisk dæmpning, der modstår trykspidser.
• Mellem pilotforhold (4,5:1 til 5:1):Standardindustriens benchmark for stive gravemaskineforbindelser og løftearme til hjullæssere, hvor den mekaniske afbøjning er minimal.
• Højt pilotforhold (8:1 til 10:1):Ekstremt energieffektiv, fordi minimalt pilottryk åbner ventilen, hvilket reducerer pumpens motorbelastning. Imidlertid er patroner med højt forhold overfølsomme over for modtryk og bør kun bruges på stive spil eller korte, stive hydrauliske motordrev - aldrig på fleksible bomkonstruktioner med høj inerti.

---

V. 4 bedste praksis for nul-drift hydraulisk pålidelighed

1. Skyl modvægtshulrum før tilspænding:Selv en 20-mikrons stålspån, der er fanget mellem tallerkennæsen og manifoldsædet, vil forårsage 50 mm bomdrift i timen. Skyl altid manifoldboringer til ISO 16/14/11 renhedsstandarder.

2. Angiv Viton/HNBR backup-ringe til højtrykshold:Sørg for, at stempeltætningspakker anvender anti-ekstruderings termoplastiske støtteringe, der er i stand til at modstå 4.000+ psi kontinuerlig statisk fastholdelse uden mikrokrybning.

3. Differentier termisk kontraktion fra reelle lækager:Når du tester nyligt parkeret maskineri, skal du tillade tredive minutter til olietemperaturstabilisering, før du registrerer driftbenchmarks.

4. Installer modvægtsmanifolder med direkte flange:Undgå fjernmonterede linjemonterede ventiler. Boltning af ventilblokken direkte til SAE 4-bolts flangeporte på cylindercylinderen sikrer stiv pilotfeedback og ingen risiko for ekstern slangebrud.

---
