Hydraulisk cylinderkavitation og beluftning: Værkstedsforskning om negativt tryk og stempelgruber

I. Symptomet: Når en glatHydraulisk cylinderBliver svampet og skriger

Få ting frustrerer et personale, der vedligeholder tungt udstyr, mere end en bom eller dumpcylinder, der pludselig begynder at skravle, bevæger sig med et uberegnelig svampet lag og laver en høj raslende lyd som en knytnævefuld kugler, der vælter gennem stålrøret.

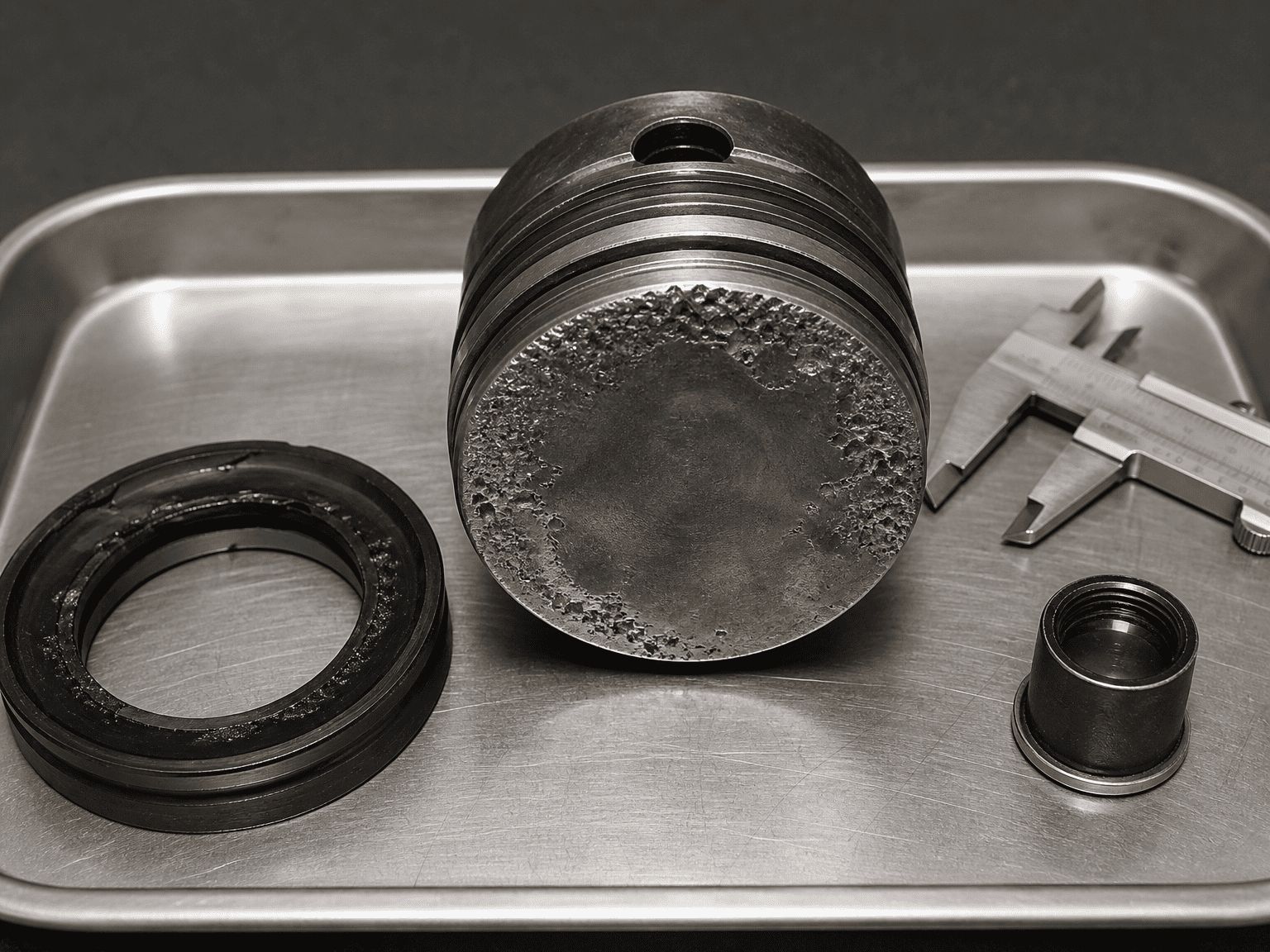

Når mekanikere river cylinderen ned, forventer de at finde snavset olie eller en revet tætning. I stedet finder de den solide stålflade på stempelkronen og de indvendige læber af olieportene krydret med ru, frostede kratere, der ser ud som om de var sprængt med miniature buckshot.

Dette er ikke slibende partikelslid. Det er hydraulisk cylinderkavitation og beluftning - to nært beslægtede, men fundamentalt adskilte væskefænomener, der ødelægger præcisionsmetaloverflader, koger elastomertætninger og kompromitterer maskinsikkerheden.

II. Kavitation vs. beluftning: Forstå den virkelige forskel

I feltservicerapporter klumper teknikere ofte kavitation og beluftning sammen under det generiske mærke "luft i ledningerne". At forstå, hvordan hver enkelt sker, er afgørende for at løse den sande rodårsag:

2.1 Dampformet kavitation (kogning fra negativt tryk)

Kavitation opstår, når efterspørgslen efter olie på den ene side afhydraulisk cylinderstemplet overstiger den hastighed, hvormed olie fysisk kan trænge ind.

• Når det lokale tryk falder under hydraulikoliens damptryk, koger væsken bogstaveligt talt ved omgivelsestemperatur og danner millioner af små mikroskopiske dampbobler.
• Da disse damphulrum bevæger sig fra lavtrykszonen ind i højtryksolie, imploderer de på nanosekunder.
• Hver mikroimplosion genererer koncentrerede mikrostråler af væske, der bevæger sig med supersoniske hastigheder og rammer omgivende metaloverflader med lokale stødkræfter, der overstiger titusindvis af pund pr. kvadrattomme. Denne fysiske hammereffekt trætter metallet, indtil mikroflager rives løs fra overfladen.

 2.2 Beluftning (mekanisk luftindtagelse)

Beluftning er forurening af hydraulikolie med fri atmosfærisk luft, der trækkes ind i kredsløbet fra det ydre miljø.

• Luft kommer ind gennem utætte sugeslangeklemmer, beskadigede akseltætninger på hovedpumpen, løse rørfittings, lave reservoirvæskeniveauer eller turbulente tankreturledninger, der dumper over væskeoverfladen.
• I modsætning til dampbobler kollapser fri luft ikke øjeblikkeligt; den danner en mælkeagtig, skummende emulsion, der forvandler relativt ukomprimerbar hydraulikvæske til en blød, hoppende pneumatisk fjeder.

III. 4 advarselsskilte på stedet i marken

IV. Hvor skaden opstår inde i cylinderen

Når væskekraftsystemer lider af kronisk kavitation og beluftning, koncentrerer fysisk skade sig i specifikke højhastighedszoner:

4.1 Stempelkroneflader:Den flade cirkulære flade af stemplet udviser klynger af dybe, frostede mikrohuller, hvor kollapsende damphulrum gentagne gange ramte basismetallet.

4.2 Olieports indre åbninger:Skarpe retvinklede overgange, hvor hydraulikolie kommer ind i cylindercylinderen, lider af alvorlig kanterosion og afrunding.

4.3 Stempelstangstætninger og slidringe:Medførte luftbobler gennemgår hurtig adiabatisk komprimering, hvilket skaber lokale varmespidser, der svider, glaserer og forvandler fleksible polyurethanforseglingslæber til sprøde kullignende flager.

4.4 Cylinder tønde honede vægge:I nærheden af ​​slagets yderpunkter stripper mikrostråler den beskyttende smøreoliefilm, hvilket tillader direkte metal-til-metal-afskrabninger mellem stempelstyrebåndene og den polerede rørboring.

V. Top 4 driftsudløsere på mobilt og industrielt udstyr

5.1 Overløbende tyngdekraftsbelastninger (The Runaway Cylinder)

Når en tung gravemaskinebom, et tipvognshus eller en gaffeltrucks mast falder hurtigt ned under sin egen vægt, trækker tyngdekraften cylinderstangen ned hurtigere, end den hydrauliske pumpe kan levere olie til hættesiden. Cylinderen bliver en gigantisk sprøjte, der skaber et intenst internt vakuum, der koger den indkommende oliestrøm.

5.2 Opstart af kold vintermorgen

Tyk kold hydraulikolie med høj viskositet har svært ved at strømme gennem smalle sugefilter og lange forsyningsslanger. Når en operatør kører motoren til fuld gas umiddelbart efter opstart, sulter pumpen, trækker et kraftigt vakuum og sender en strøm af kaviterende væske direkte til aktuatorerne.

5.3 Tilstoppede reservoirudluftningshætter

Efterhånden som cylindre med lang slag forlænges, falder væskeniveauet inde i hydrauliktanken betydeligt. Hvis tankens udluftningsdæksel er sammenblandet med mudder, støv eller is, kan atmosfærisk luft ikke trænge ind for at udligne volumen. Der udvikles et delvist vakuum inde i tanken, der kvæler pumpens sugeledning.

5.4 Dårligt placerede tankskærme og returledninger

Hvis returolie dykker ned i reservoiret over væskeniveauet som et vandfald, pisker den luft ind i olien. Uden tilstrækkelige tankbaffler til at lade luftbobler stige til overfladen og udlufte, suger pumpen straks denne skumagtige blanding tilbage i cylindrene.

VI. Løsninger på kredsløbsniveau for at eliminere kavitation og beluftning

Fixering af cylinderkavitation kræver adressering af kredsløbsdynamikken, der tillader undertryk at dannes:

• Installer anti-kavitationskontraventiler: På kredsløb med hurtigt bevægende eller overløbende belastninger skal du lodde en dedikeret anti-kavitationskontraventil mellem cylinderens arbejdsport og tankledningen. Hvis cylinderforlængelsen kræver mere olie, end pumpen giver, åbner kontraventilen frit, så tankolie kan fylde vakuumet igen.
• Korrekt størrelse modvægtsventiler (overcenter): Modvægtsventiler skaber kontrolleret modtryk på retursiden af ​​cylinderen, hvilket forhindrer tyngdekraften i at løbe væk med lasten og sikrer, at positivt tryk opretholdes under hele slaget.
• Oprethold minimal sugeledningsstørrelse: Sørg for, at pumpens sugeledninger er overdimensionerede, korte, lige og klassificeret til kontinuerlig vakuumservice uden at kollapse internt.
• Tillad tilstrækkelig opholdstid for reservoirafluftning: Dimensionér olietanken, så væsken opholder sig uforstyrret i flere minutter mellem cyklusserne, så opløste mikrobobler kan flyde naturligt ud.

VII. Feltdiagnosetjekliste for vedligeholdelsespersonale

Før du udskifter en støjende eller beskadiget cylinder:

• Undersøg olieskueglasset: Er væsken mælkeagtig, uklar eller toppet med stabilt skum?
• Tjek beholderens udluftningshætter for tilstopning af støv eller frossen fugt.
• Undersøg pumpens sugeslangeklemmer og fittings for løse forbindelser, der kan suge luft under vakuum.
• Kontroller, at returledningerne løber et godt stykke under minimumsolieniveauet i tanken.
• Test modvægtsventilens pilotindstillinger for at sikre, at cylinderen ikke kan falde hurtigere end pumpens leveringskapacitet.
• Undersøg cylinderens stempelflade og bagbordshalse med et boreskop for karakteristiske frostede kavitationsgruber.

VIII. Teknisk grænse og diagnostisk ansvarsfraskrivelse

Denne vejledning beskriver standard mekaniske diagnostiske indikatorer og bedste praksis for hydrauliske kredsløb. Kompleks flerakset maskineri, load-sensing variabel forskydningskredsløb og lukket sløjfe hydrostatiske drev kræver kredsløbsspecifik transient tryklogning og væskeanalyse for at isolere de grundlæggende årsager.*
