Trykforstærkning ihydrauliske cylindreer et problem med kredsløbsdesign, der kan forblive usynligt under normal drift og kun vises, når et kammer bliver blokeret, en ventil lukker, olietemperaturen ændres, eller en belastning tvinger bevægelse i en uventet retning.
Den grundlæggende årsag er det ulige område på de to sider af et enkeltstangsstempel. Når olie er fanget på den ene side og den anden side er under tryk eller tvunget til at bevæge sig, kan stemplet fungere som en hydraulisk forstærker. Det resulterende tryk i det blokerede kammer kan være højere end det tryk, der leveres af pumpen.
Termisk låsning er en relateret risiko. Hvis olie er fanget mellem lukkede ventiler, og cylindertemperaturen stiger, udvider væsken sig inde i et næsten fast volumen. Trykstigningen kan påvirke tætninger, fittings, ventiler, slanger og cylinderkomponenter, selvom pumpen ikke kører.
For OEM-købere er nøglespørgsmålet ikke kun "Hvad er cylinderens arbejdstryk?" Det er også "Hvilket tryk kan cylinderen se, når kredsløbet er blokeret, opvarmet, sænket, stoppet eller tilbagedrevet?"
En konventionelenkeltstangs hydraulisk cylinderhar et fuldt stempelområde på hættesiden og et mindre ringformet område på stangsiden. Stangen optager en del af stempelområdet på stangsiden.
Hvis hættesiden er under tryk, mens volumenet på stangsiden ikke kan aflades, virker kraften, der overføres gennem stemplet, på det mindre areal på stangsiden. Et first-pass-forhold er:
Dette forhold er et ingeniørscreeningsværktøj. Den antager en forenklet, statisk tilstand og erstatter ikke en komplet kredsløbsanalyse. Det faktiske tryk afhænger af lækage, indhold af indespærret luft, væskesammentrykkelighed, strukturel overensstemmelse, tætningsadfærd, ventilrespons, friktion, temperatur og bevægelsesretningen.
Arealforholdet er årsagen til, at en cylinder kan opleve et tryk på stangsiden, der overstiger pumpetrykket. Cylinderen skaber ikke energi ud fra ingenting; det udveksler kraft og forskydning gennem stempelgeometrien, mens det blokerede volumen oplever et andet tryk.
Antag, kun for at illustrere arealforholdet, at:
- Stempelarealet på hætten er 10 tommer
- Det ringformede areal på stangsiden er 7 tommer
- Tryk på hætten er 2.100 psi
- Kammeret på stangsiden er ikke i stand til at tømme
Det forenklede intensiveringsestimat er:
Dette er ikke en produktvurdering, testresultat eller designgodkendelse. Det er et regneeksempel, der viser, hvorfor en cylinder, der er normeret til pumpetrykket, stadig kan kræve en gennemgang af det modsatte kammer og ventilarrangementet.
Hvis stangsidearealet er meget mindre end hættesidearealet, bliver det teoretiske trykforhold mere alvorligt. Den faktiske maskine kan aflaste eller begrænse trykket gennem lækage, en aflastningsventil eller strukturel bevægelse, men disse stier skal være bevidst designet og verificeret.
Den klassiske tilstand er tryk, der påføres hættens ende, mens stangenden er blokeret af en lukket retningsventil, lastholdende ventil, pilotbetjent kontraventil eller frossen væskebane.
Risikoen øges, når cylinderen skubbes mod tilbagetrækning af belastningen eller af det indkommende tryk i hætten. Olien på stangsiden har ingen steder at tage hen, så trykket kan stige hurtigt.
Lastholdende ventiler bruges til at forhindre ukontrolleret bevægelse. De er vigtige sikkerhedskomponenter, men kredsløbet skal stadig give en kontrolleret vej for den indespærrede olie under forlængelse, tilbagetrækning, stop og termiske ændringer.
Et ventilarrangement, der holder en ophængt belastning i én tilstand, kan skabe en trykfælde i en anden tilstand. Gennemgangen skal dække opstart, normal bevægelse, nødstop, slangesvigt, ventilafbrydelse og vedligeholdelsesisolering.
En cylinder drevet mod et hårdt stop kan skabe en trykspids eller fældevæske, hvis ventilen fortsætter med at levere flow. Det mekaniske stop fjerner ikke den hydrauliske energi; den overfører belastningen til strukturen, cylinderen, holderne og kredsløbet.
End-of-slagkontrol, pudeindstillinger, aflastningsbaner og maskinstop bør derfor gennemgås sammen. En pude er ikke en erstatning for en korrekt designet trykbegrænsende vej.
Nogle kredsløb forbinder med vilje cylinderporte på en måde, der ændrer hastighed eller bruger forskudt stangsideolie. Disse kredsløb kan skabe usædvanlige tryk- og strømningsforhold. En standard cylinderberegning beskriver muligvis ikke de faktiske porttryk.
Skemaet skal identificere enhver forbindelse mellem hætte-ende og stang-ende kamre, inklusive regenereringsveje, pilotledninger, sekvensventiler og flowkontroller.

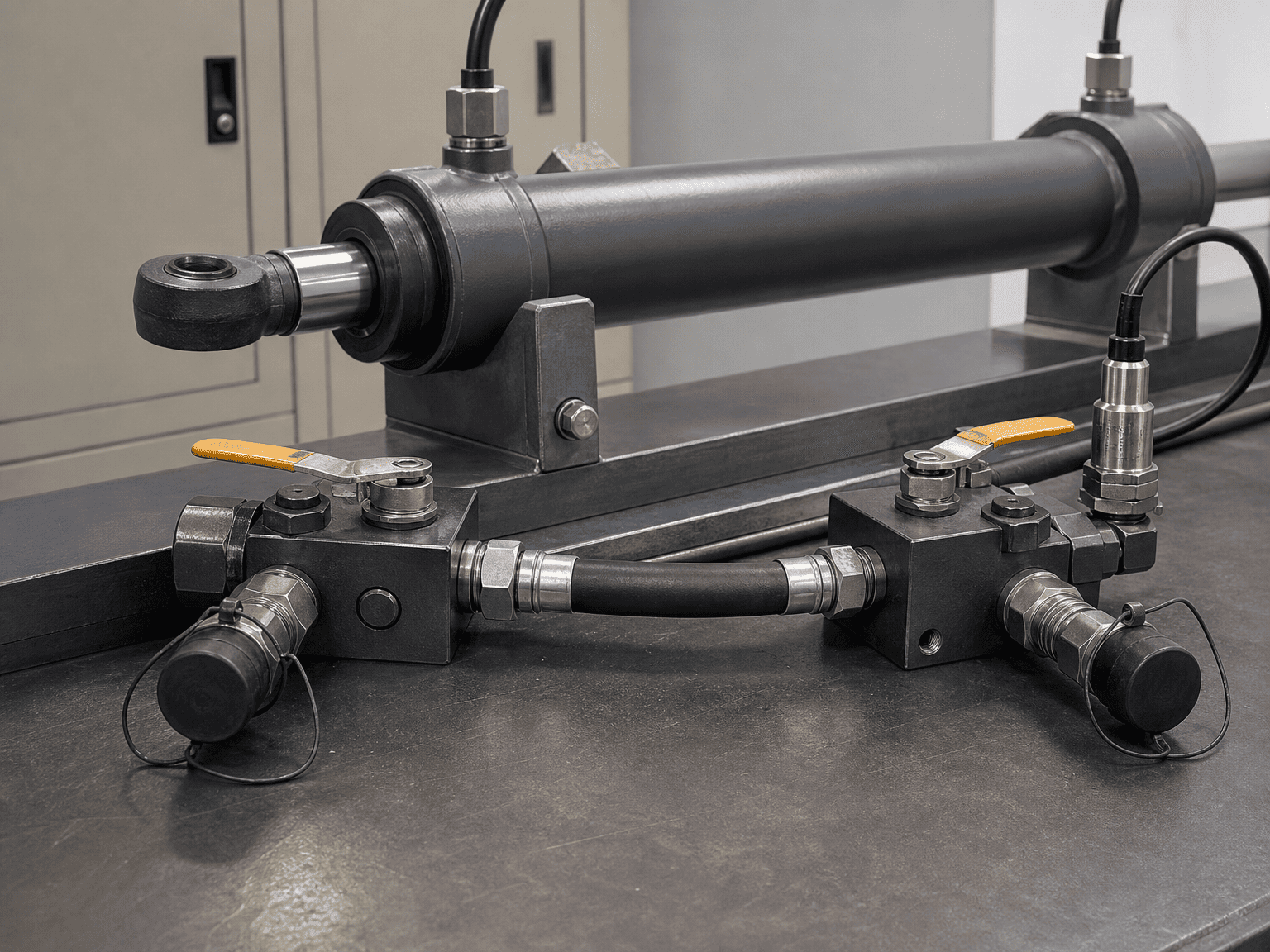

Hydraulikolie udvider sig, når dens temperatur stiger. Hvis olien er fanget i et stift eller næsten stift volumen, har udvidelsen ingen steder at gå, og trykket stiger.
Trykstigningen påvirkes af væskeegenskaber, indespærret volumen, temperaturændring, luftindhold, komponentelasticitet og tilgængeligheden af lækage eller aflastning. Et forenklet estimat for termisk ekspansion kan hjælpe med at vise retningen af risikoen, men det bør ikke bruges som en endelig trykforudsigelse uden væskedata og systemoverholdelse.
Termisk låsning kan forekomme, når:
- En cylinder er isoleret af to lukkede ventiler
- Pilotbetjente kontroller fanger begge havne
- Hurtigkoblinger er frakoblet med olie fanget mellem dem
- En maskine flyttes fra kolde forhold til et varmt værksted
- Sollys eller en anden varmekilde opvarmer en isoleret cylinder
- Et lastholdende kredsløb forhindrer normal trykudligning
Pumpen kan være slukket, mens trykket stiger. Dette er grunden til, at vedligeholdelsespersonale ikke bør antage, at et deaktiveret hydraulikkredsløb er trykfrit.

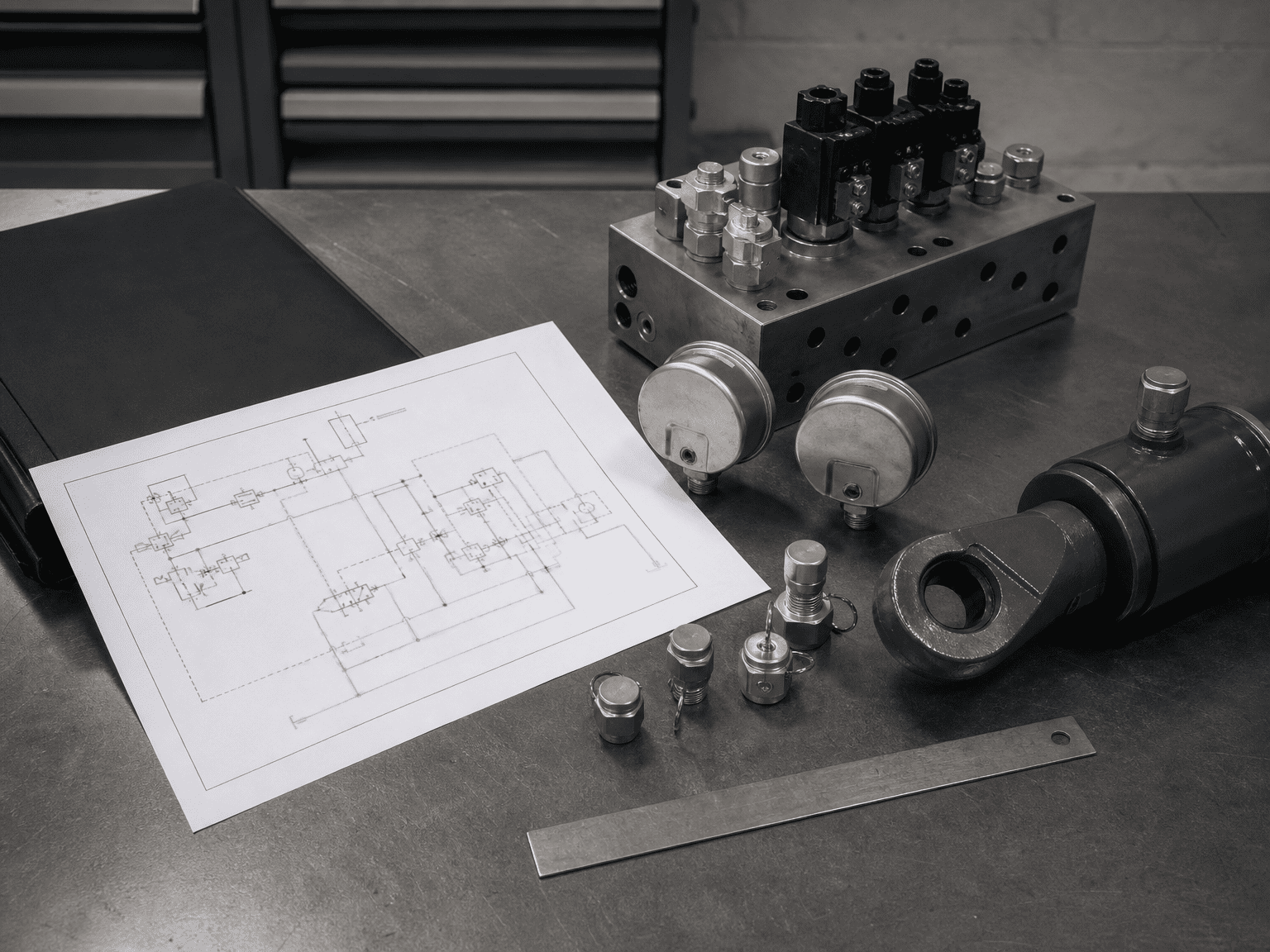

Identificer de indespærrede volumener, og beregn eller test trykvejen for hætteenden og stangenden. Inkluder ventillækage, termisk ekspansion, indespærret luft og strukturel overensstemmelse.
Et kredsløb kan have brug for en aflastningsanordning, ekspansionsvolumen, akkumulatorarrangement eller kontrolleret make-up-vej. Den korrekte løsning afhænger af belastning, fare, ventilarkitektur og gældende krav til maskindesign.
Tilføj ikke en aflastningsventil uden at kontrollere dens trykindstilling, flowkapacitet, udledningsvej og interaktion med den lastholdende funktion.
Tjek cylinderrør, stempel, stang, tætninger, porte, slanger, fittings, ventiler, manifold og monteringsstruktur. Pumpeaflastningsindstillingen er ikke automatisk det maksimale tryk, der ses i hvert blokeret kammer.
Gennemgå normalt stop, nødstop, tab af elektrisk strøm, slangesvigt, ventilspoleretur, tab af pilottryk og manuel vedligeholdelsesisolering. En sikker holdetilstand kan stadig kræve en trykaflastningsbane.
Definer koldstartstilstand, driftstemperatur, parkeret tilstand, opbevaringstemperatur og direkte varmeeksponering. Hvis en cylinder kan isoleres, mens væske er fanget, skal termisk tryk tages i betragtning i risikogennemgangen.
Der kan være mistanke om trykforstærkning eller termisk låsning, når maskinen viser:
- En slange eller fittingfejl på stangsiden trods normalt pumpetryk
- Et tætningsekstruderingsmønster uden en matchende pumpeovertrykhændelse
- En cylinder, der bliver svær at flytte efter opvarmning eller afkøling
- En lastholdende ventil, der låser tættere end forventet
- Resterende tryk efter at pumpen er stoppet
- Et beslag, der ikke sikkert kan løsnes under vedligeholdelse
- En aflastningsventil, der kun åbner efter stop eller temperaturændring
- Uforklarlige trykstigninger, når en cylinder når et mekanisk stop
Disse symptomer er ikke bevis på én mekanisme. De angiver, at porttryk og blokeret volumen adfærd skal måles og kortlægges.
1. Gør maskinen sikker. Følg maskinproducentens procedure for isolering og lagret energi. Løsn ikke en fitting for at "se, om der er tryk."

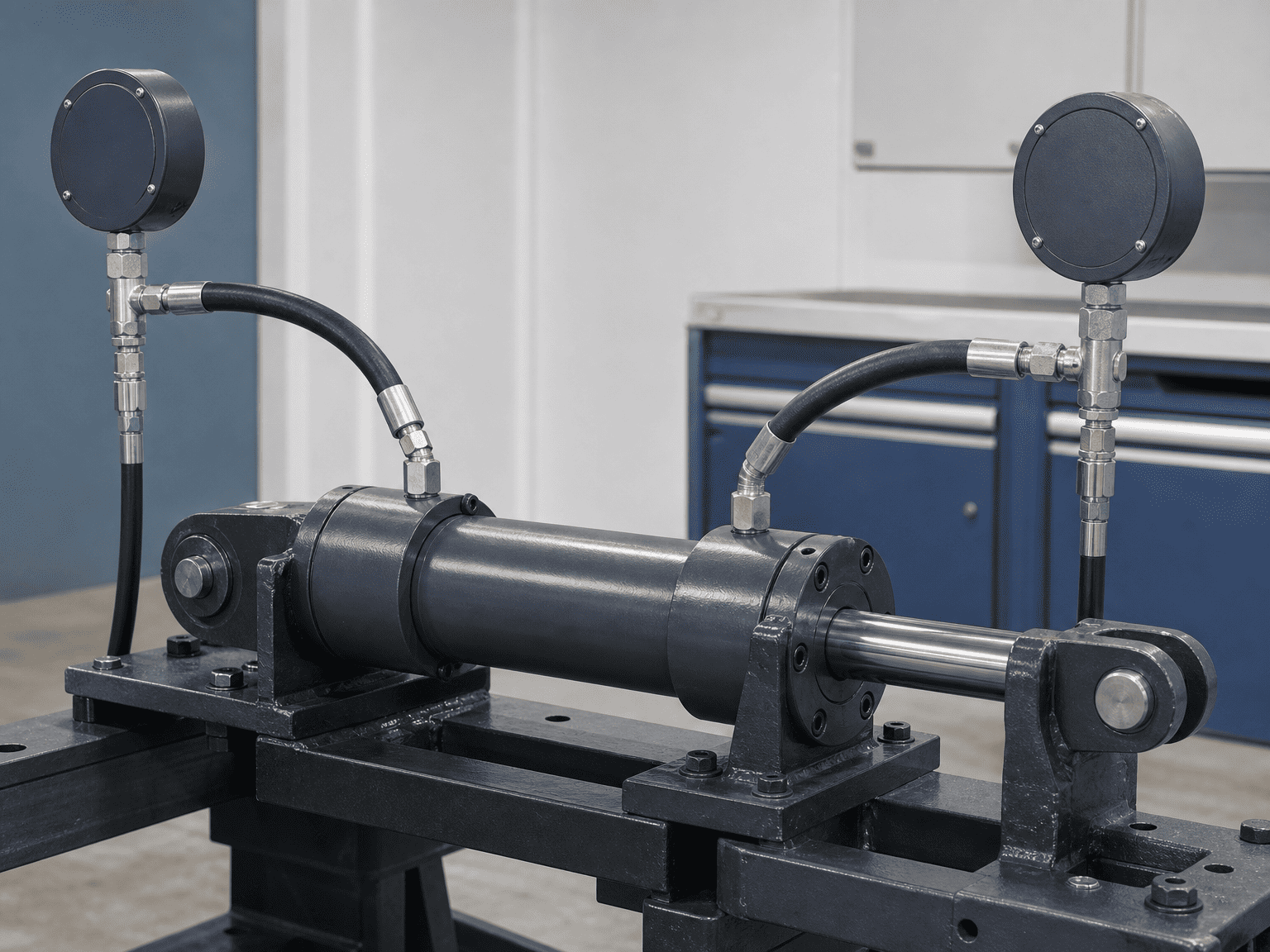

2. Registrer begge porttryk. Mål trykket ved cylinderportene under de relevante belastnings- og temperaturforhold, ikke kun ved pumpen.
3. Spor ventillogikken. Identificer pilotbetjente checks, modvægtsventiler, sekvensventiler, flowkontroller og enhver regenereringsforbindelse.
4. Identificer indespærrede volumener. Marker hver sektion, der kan isoleres med lukkede ventiler eller afbrudte koblinger.
5. Tjek temperaturhistorikken. Registrer væske- og omgivelsestemperaturer før, under og efter trykhændelsen.
6. Undersøg fejlstedet. Sammenlign tætninger, fittings, slanger og ventilhulrum på stang- og hættesiden for trykrelaterede skader.
7. Gennemgå tegningsrevisionen. Bekræft, at feltændringer ikke fjernede en aflastningsvej eller ændrede ventilens rørføring.
8. Test igen under kontrollerede forhold. Brug passende instrumentering og en dokumenteret testplan, før maskinen tages i brug igen.
En producent kan give et mere brugbart svar, når forespørgslen omfatter:
- Cylinderboring, stangdiameter, slaglængde og monteringsarrangement
- Cap-end og stang-end portstørrelser og slangeføring
- Hydraulisk skematisk med ventilsymboler og pilotlinjer
- Pumpeaflastningstryk og målt tryk ved hver cylinderport
- Lastretning, ophængt lasttilstand og mekaniske stop
- Lastholdende ventil, modvægtsventil og kontraventil varenumre
- Væsketype, temperaturområde og fanget volumen tilstand
- Normal stop, nødstop og strømtabsadfærd
- Billeder af defekte tætninger, fittings, slanger eller ventiler
- Påkrævet holdefunktion og gældende maskinsikkerhedskrav
En enkelt pumpetrykværdi er sjældent nok til at diagnosticere trykforstærkning.
Den illustrative arealberegning er ikke en trykklassificering. Artiklen tildeler ikke en universel aflastningsindstilling, ventilstørrelse, tilladt temperaturområde eller sikkert arbejdstryk til en uspecificeret cylinder.
Den korrekte trykgrænse skal komme fra den aktuelle cylindertegning, materiale- og tætningsspecifikation, kredsløbsdesign, ventildata, testbevis og maskinrisikovurdering. Et Parker-katalog, en generel hydraulisk artikel eller en formel kan forklare mekanismen, men ingen af dem erstatter den endelige ansøgningsgennemgang.
HCIC, også kendt som Jinan Huachen Industrial Co., Ltd., udvikler og producerer hydrauliske cylindre og hydrauliske kraftenheder til køretøjer, affaldshåndtering, bygge- og industriudstyr. For en trykforstærkningsgennemgang skal du angive det komplette kredsløb og målte driftsbetingelser, så cylinderen kan vurderes som en del af maskinen, ikke isoleret.
