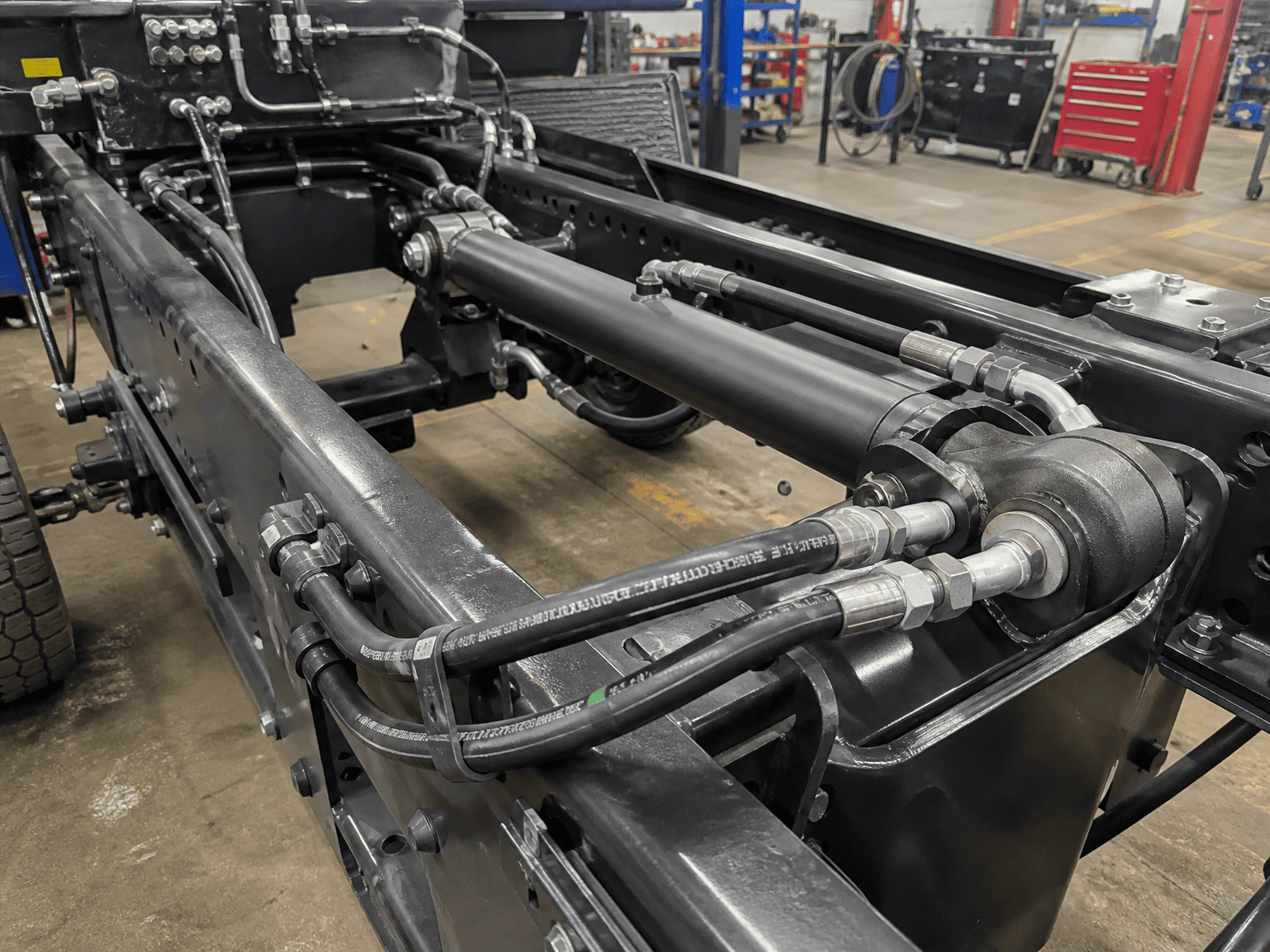

Når enhydraulisk cylinderikke når sin beregnede cyklushastighed eller kører brændende varmt efter tredive minutters drift, giver ingeniører ofte skylden på hydraulikpumpen eller retningsreguleringsventilen. På værkstedet er årsagen dog ofte langt enklere: cylinderportene og de sammenkoblede vvs er stærkt underdimensionerede for den nødvendige strømningshastighed.
Væske, der presses gennem en begrænset portåbning, opfører sig som vand, der blæses gennem en klemt haveslange. Hastigheden skyder i vejret, laminar flow kollapser til voldsom turbulens, og massive trykfald udvikler sig hen over bagbords hals. Denne begrænsning konverterer værdifulde hydrauliske hestekræfter direkte til destruktiv varme, sænker hurtige forlængelsesslag og kan endda udløse lokaliseret kavitation eller modtryksforseglingsudblæsning under højhastigheds-tyngdekrafttilbagetrækning.
At få den rigtige portstørrelse handler ikke kun om at matche den trådhane der tilfældigvis er i værktøjskrybben. Det kræver afbalancering af væskehastigheden på tværs af hver driftslinje for at sikre støjsvag, energieffektiv og lækagefri strømforsyning.
Væskehastigheden dikterer, om olien flyder jævnt i parallelle strømlinjer (laminær strømning) eller kværner voldsomt med høj friktionsmodstand (turbulent strømning). Industrielle og mobile udstyrsbyggere følger strenge hastighedsretningslinjer på tværs af forskellige kredsløbsgrene:
| Kredsgren / linjetype | Anbefalet hastighed (m/s) | Anbefalet hastighed (ft/s) |
|---|---|---|
| Pumpens sugeledninger | 0,5 til 1,2 m/s | 2,0 til 4,0 ft/s |
| Returledninger (lavtryk) | 1,5 til 2,5 m/s | 5,0 til 8,0 ft/s |
| Kontinuerlige trykledninger | 3,0 til 5,0 m/s | 10,0 til 16,0 ft/s |
| Intermitterende højstrømslinjer | Op til 6,0 m/s | Op til 20,0 ft/s (kort arbejdstid) |
| Cylinder Porthals | 3,5 til 5,5 m/s | 12,0 til 18,0 ft/s |
Ienkelt-stang dobbeltvirkende cylindre, ganges olie, der kommer ud af hættens ende under tilbagetrækningsflowet med arealforholdet (ofte 1,5:1 til 2:1). Hvis en pumpe leverer 30 GPM ind i stangkaviteten, strømmer **45 til 60 GPM ud af hættens endeport. Hvis hætteporten kun var dimensioneret til forsyningshastigheden på 30 GPM, kan returledningens hastigheder overstige 25 ft/s, hvilket skaber et massivt modtryk, der bekæmper tilbagetrækningsslaget og overophedes hele systemet.
Brug følgende hurtige referencediagram til at vælge den mindste anbefalede cylinderportstørrelse baseret på øjeblikkelig spidsstrøm, der kommer ind eller ud af porten:
| Flowhastighed (GPM) | Flowhastighed (L/min) | SAE Straight ThreadO-Ring Boss (ORB) | SAE 4-bolt flange (kode 61 / kode 62) |
|---|---|---|---|
| 1 til 5 GPM | 4 til 19 l/min | SAE #4 (7/16-20) | Ikke relevant |
| 5 til 12 GPM | 19 til 45 l/min | SAE #6 (9/16-18) | Ikke relevant |
| 12 til 22 GPM | 45 til 83 l/min | SAE #8 (3/4-16) | 1/2" Kode 61 Flange |
| 22 til 38 GPM | 83 til 144 l/min | SAE #10 (7/8-14) | 3/4" Kode 61 Flange |
| 38 til 55 GPM | 144 til 208 l/min | SAE #12 (1-1/16-12) | 1" Kode 61 Flange |
| 55 til 90 GPM | 208 til 340 l/min | SAE #16 (1-5/16-12) | 1-1/4" kode 61/62 |
| 90 til 150 GPM | 340 til 568 l/min | SAE #20 (1-5/8-12) | 1-1/2" kode 61/62 |
| 150+ GPM | 568+ l/min | Brugerdefineret manifoldblok | 2" til 3" kode 62 |

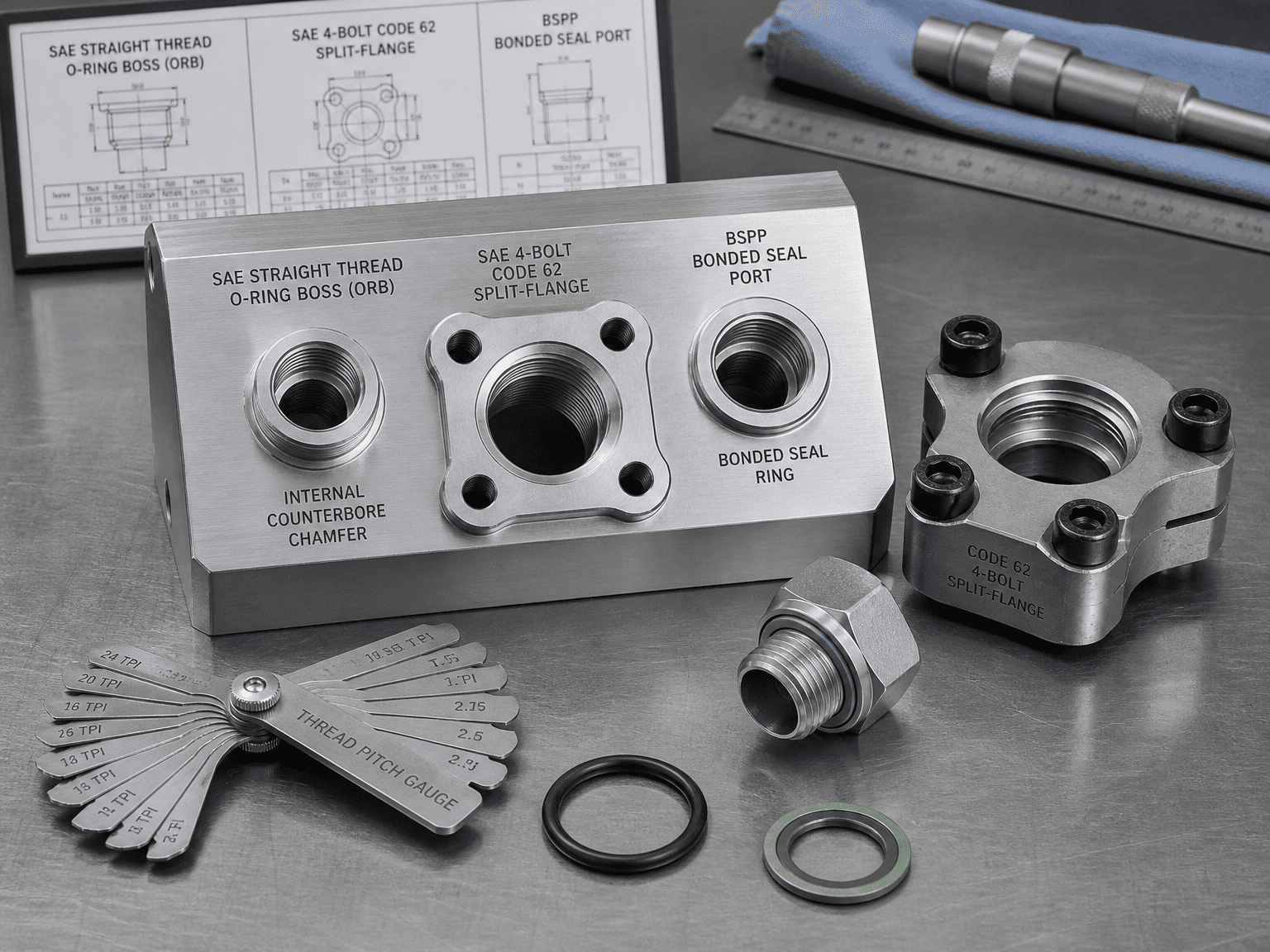

[SAE ORB (O-Ring Boss)] ===> Radial elastomer tætning med nul lækage; foretrækkes til op til 5.000 psi
[ SAE 4-bolt flange] ===> Tung stød- og vibrationsbestandig; bedst til >1" højstrømsporte
[BSPP (G-tråd)] ===> Fastgjort tætningsring flad side; global ISO-standard uden for N. Amerika
[ NPTF (Tapered Pipe)] ===> Metal-til-metal-kiling; tilbøjelige til spændingsrevner og højtrykslækager
Sådan forsegler det: Lige UN/UNF parallelle gevind giver mekanisk klemkraft, mens en elastomer O-ring sidder i en indvendig bearbejdet forsænkning affasning.
Hvorfor OEM'er foretrækker det: Det eliminerer risikoen for overstramning af revner, tillader justerbar 90-graders albueorientering med låsemøtrikker og holder pålideligt tryk op til 5.000 psi (345 bar) uden at græde.
Sådan forsegler det: En tung splitflange eller fast flange klemmer et fladt flangehoved, der indeholder en flade O-ring direkte modhydraulisk cylinderkrop med fire højstyrke 8 bolte.
Bedste anvendelser: Vigtigt til portstørrelser 1-tommer og større på tunge minegravemaskiner, skrotballepressere med store tonnage og mobile kraner. Den modstår intens mekanisk linjepulsering og tillader kompakte linjetilslutninger uden interferens med skruenøglesving.
Sådan tætner det: Parallelle gevind med en elastomer bundet tætningsring (Dowty-skive) eller fastholdt O-ring mod en flad overflade.
Bedste anvendelser: Den dominerende internationale standard for europæisk, asiatisk og eksport kommercielt udstyr, der tilbyder pålidelig nul-lækage tætning svarende til SAE ORB.
Fejltilstanden: Koniske rørgevind er afhængige af metaldeformation langs gevindflanken. Under termisk ekspansion, trykstød og vibrationer skylles rørdope væk og forårsager utætheder. Overstramning af koniske fittings kiler portbommen udad, og flækker ofte svejsede cylinderendekapper.
Selvom din portgevindstørrelse matcher flowdiagrammet, kan interne geometrifejl stadig drosle din cylinder:
Anbefalinger for hastighed og portstørrelser i denne vejledning repræsenterer bedste praksis inden for industristandard. For applikationer, der involverer højfrekvent servocykling, vand-glykolvæsker eller alvorlige arbejdscyklusser, skal du kontakte HCICs tekniske specialister for fuld computational fluid dynamics (CFD) og manifold-optimering.
