Hydraulisk cylinder monteringsstift øje og bøsningsfejl: Retsmedicinsk analyse af gnidning, gnidning og ovalitet

I. Den højspændte virkelighed af cylindermonteringer

Nårhydrauliske cylindrefejler, kigger feltteknikere instinktivt ind i løbet – kontrollerer stempeltætninger, kromstang og viskerringe. Alligevel er op til 40 % af de uplanlagte cylinderudskiftninger i hårdt belastede mobile maskiner som gravemaskiner, mineskovle, affaldspakkere og knækhjulslæssere forårsaget af katastrofale mekaniske fejl ved monteringsdrejepunkterne: stangøjet, bundgaffel- eller stiftboringerne.

En frossen, galdet eller ovaliseret drejetap låser ledforbindelserne, fremkalder alvorlige laterale bøjningsmomenter hen over stempelstangen og fremskynder lækage af hovedkirtlen. Denne ingeniørvejledning beskriver rodmekanikken ved brug af stiftøjer, retsmedicinsk diagnostik til at skelne galning fra gnidningskorrosion og metallurgiske benchmarks for valg af kraftige bøsninger og hærdede legeringsstifter.

---

II. 3 Fatal Pivot Failure Modes forklaret

2.1 Klæbende svejsning (metal-til-metal kold svejsning)

Når en gravemaskine skovlhydraulisk cylinderbryder gennem tæt ler eller sten, overstiger kontakttrykket over stiften og bøsningen let 80 til 100 MPa (11.600 til 14.500 psi). Hvis smørefedtfilmen går i stykker, berører de mikroskopiske overfladeskævheder på stålstiften og stålstangens øje direkte. Friktion genererer øjeblikkeligt lokaliseret varme, der overstiger 800°C, hvilket får mikrosvejsninger til at danne og rive stykker af ophavsmetal væk. Inden for få timer sætter stiften sig fast inde i gaffelarmen.

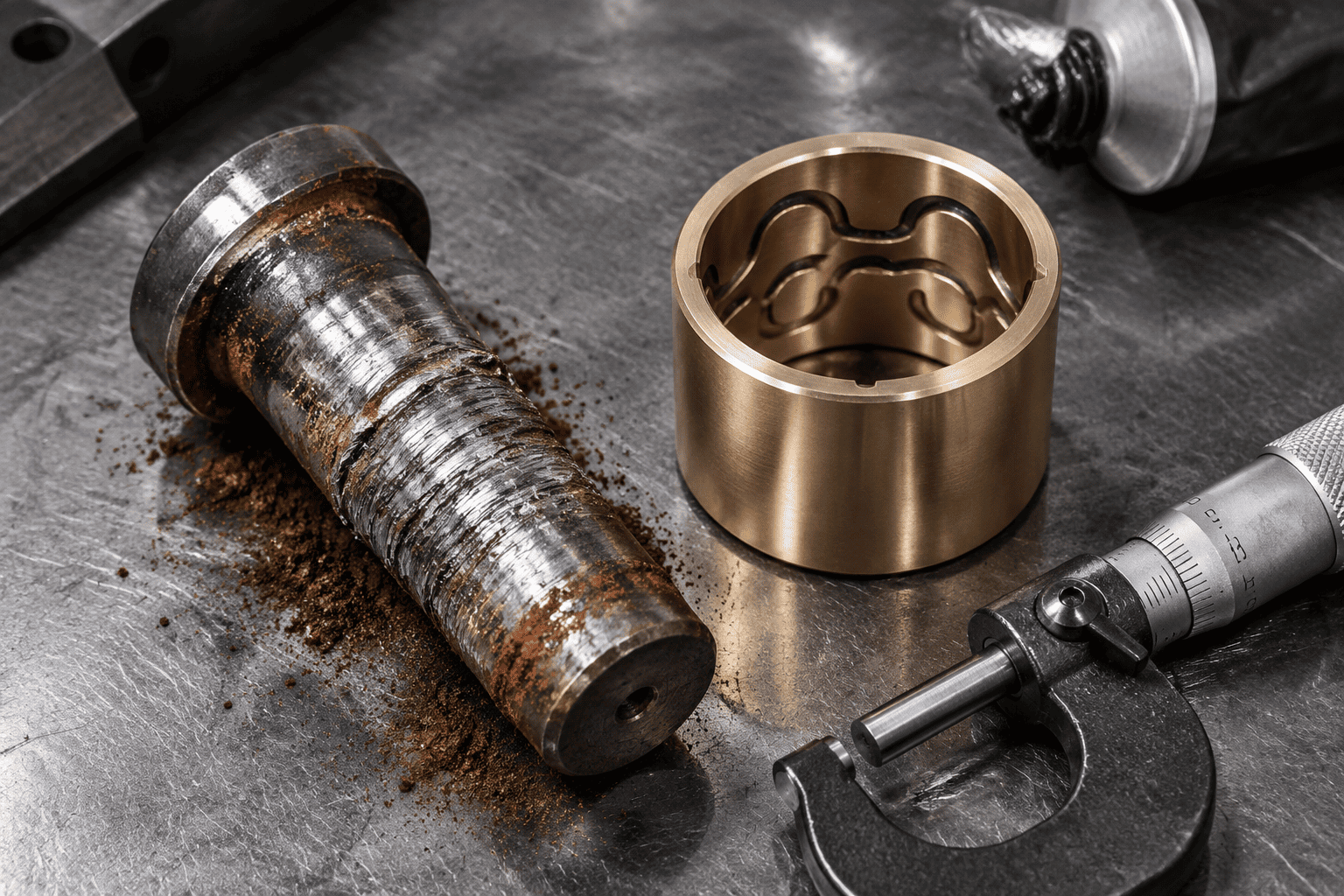

2.2 Fretting Corrosion (The Red Powder Dilemma)

I højfrekvent vibrerende udstyr som skæreborde og hydrauliske hamre gennemgår drejetappen små vinklede mikrobevægelser (mindre end 50 mikron) under kontinuerlig belastning. Denne mikro-gnidning tørrer fedt væk og pulveriserer mikroskopiske stålpartikler. Da disse nyklippede stålpartikler oxiderer i luften, danner de hårdt jernoxid (Fe₂O₃), hvilket skaber en slibende rød poleringsrouge, der sliber stiftøjet overstørrelse.

2.3 Øjenboringsovalisering og træthedsrevner

I smedede stangøjer i et stykke og svejsede bundplader bevirker kontinuerlig retningsbestemt hamring, at den runde stiftboring permanent giver efter til en langstrakt ellipse. Når frigangen overstiger 0,8 mm (0,030"), forstærkes dynamiske stødbelastninger eksponentielt, hvilket i sidste ende initierer bøjletræthedsrevner ved spændingskoncentrationen kl. 3 og kl. 9 i øjets hjørner.

---

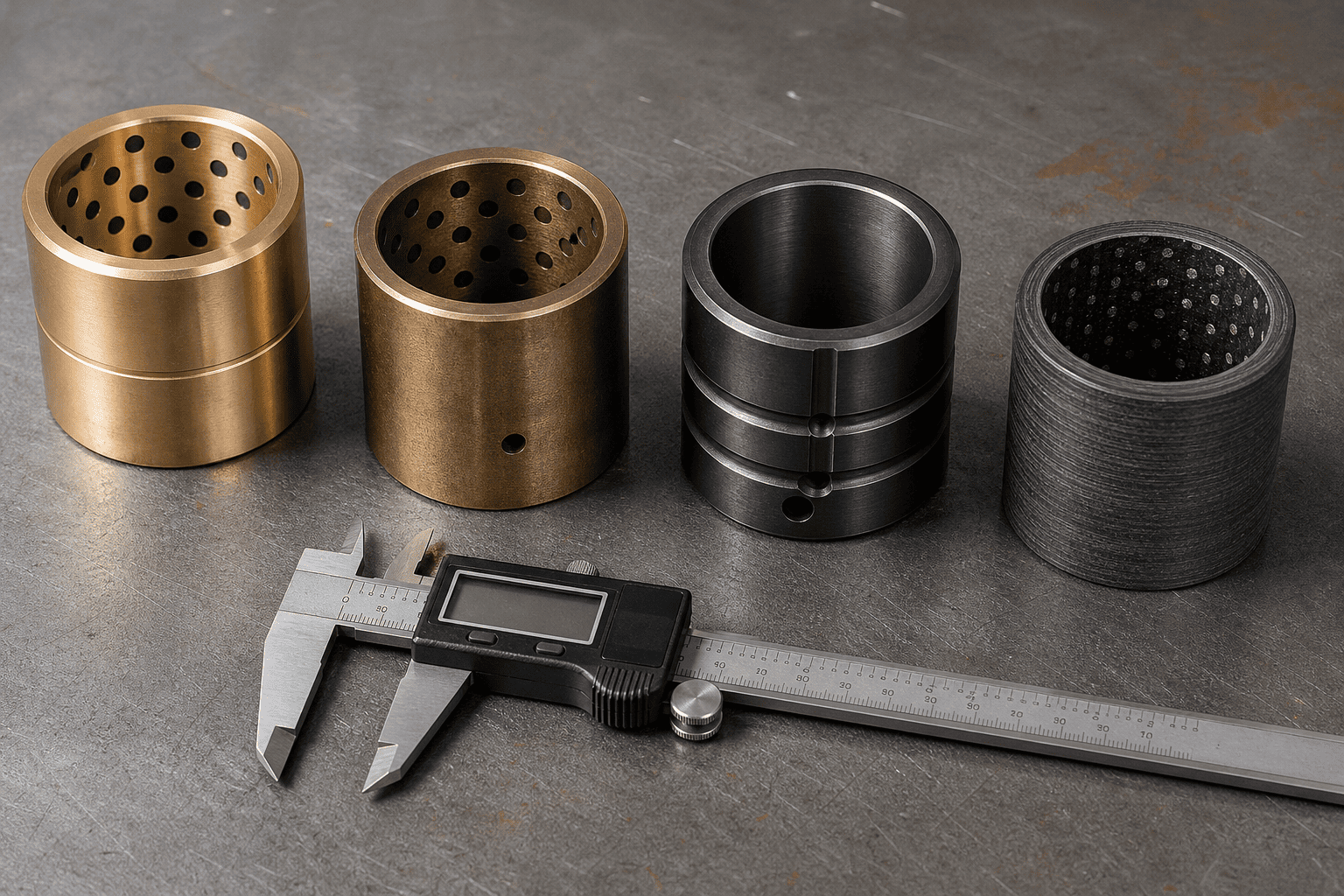

III. Guide til valg af bøsninger: Bronze vs. hærdet stål vs. selvsmørende komposit

At vælge den korrekte bøsningsarkitektur er forskellen mellem 1.000 timer og 10.000 timers problemfri pivotlevetid:

---

IV. Fedtrille-geometri: Figur-8 vs. spiralfordeling

1. Standard lige-gennem smørehuller fejler på grund af oscillerendehydraulisk cylinderstifter roterer kun 30 til 60 grader og fuldender aldrig en fuld 360 graders rotation. Som et resultat migrerer fedt indsprøjtet gennem et enkelt centerhul aldrig til den belastede side af stiften.
2. For at sikre kontinuerlig hydrostatisk smøring på tværs af delvis roterende drejetap:
3. Figur-8 Kontinuerlig løkkerille: Den absolutte guldstandard for tunge mobile cylindre. Efterhånden som fedt indsprøjtes, fordeler den kontinuerlige krydsede sløjfe frisk ekstremtryk (EP) moly-fedt over hele bredden af ​​højtrykskontaktzonen.
4. Dobbelte cirkulære enderiller med forbindelseskanaler: Opfanger en aktiv fedtbeholder i begge ender af bøsningen, hvilket forhindrer indtrængning af mudret vand, vejsalt og slibende silicastøv.

---

V. Pivot Pin Metallurgy: Hvorfor overfladehårdhed er ikke-omsættelig

Installer aldrig en uhærdet kommerciel 1045 kulstofstålstift i en tung cylindergaffel. Standard 1045 har en overfladehårdhed på kun 18 til 22 HRC; det vil deformeres og galde inden for få uger mod en bøsning af manganbronze eller hærdet stål.

---

VI. HCIC Engineering Specifikationer for Pivot Pins:

Basiskernemateriale: 4140 krom-molybdæn eller 8620 nikkel-kromlegeret stål, bratkølet og hærdet for kernesejhed (28–32 HRC) for at absorbere ekstreme bøjningsstød uden at gå i stykker.

Overfladebeholderhærdning: Induktionshærdet eller dybt kassekarbureret til 58 til 62 HRC til en minimumsdybde på 1,5 mm (0,060").

Overfladefinish: Præcisionsslebet og poleret til Ra ≤ 0,2 μm (8 mikrotommer). . I ætsende marine-, afisningsvejsalt- eller kemiske gødningsmiljøer, specificer en 25-mikron hårdforkromning eller QPQ flydende nitrering topcoat over den hærdede sag.

---

VII. 4 Feltvedligeholdelsesregler for at forhindre pivotfejl

1. Mandat ekstremt tryk (EP-2) fedt med 3 % til 5 % molybdændisulfid (MoS₂) ): Standard multi-purpose lithium fedt vaskes væk under kraftige stødbelastninger. Moly-plader binder sig fysisk til stålskader, hvilket giver en solid tør smøring, selv når fedtfilm presses ud.
2. Mål øjenafstand for hver 500. driftstime: Brug teleskopboringsmålere til at kontrollere frigang mellem stift til bøsning. Hvis det totale diametrale slør overstiger 0,5 mm (0,020"), skal offerbøsningen udskiftes umiddelbart før hovedstangens øjeboring begynder at ovale.
3. Svejs aldrig direkte på en stift: Hvis en stift sætter sig i et øje, skal du bruge hydrauliske trækcylindre eller induktive varmekraver til at trække den ud. Ved at brænde eller hamre svampe i stiftenderne, udhuler den præcisionsforældreboring ud over bjærgning.
4. Inspicer holdestift- og snapringriller: Bekræft, at trykskiver og kraftige spiralholderingsringe er intakte for at forhindre, at aksial stift går ud under maskinens drift.

---

VIII. Teknisk rådgivning & Heavy-Duty Replacement Sourcing

Oplever du vedvarende knas, knirkende drejeled, eller gaffeløret knækker på tværs af din udstyrsflåde?

Kontakt HCICs specialiserede ingeniørgruppe. Vi fremstiller kraftige specialcylindre udstyret med manganbronze, kassehærdet legering eller selvsmørende kompositbøsninger, parret med certificerede 58-62 HRC induktionshærdede stifter, der er udviklet til pålidelighed uden nedetid.
