A hydraulisk cylinderkan udvikle ustabil bevægelse, ujævn belastning eller gentagne tætningsskader, selv når det hydrauliske kredsløb virker normalt. Årsagen kan være i monteringsbeslag: en slidt stift, et forstørret gaffelhul, en løs bøsning eller en installation, der ikke længere er justeret gennem hele arbejdsbuen.
Denne vejledning forklarer, hvordan vedligeholdelsesteams og OEM-købere kan inspicere cylindermonteringspunkterne, før de bestiller et reparationssæt eller en udskiftningscylinder. Fokus er den mekaniske forbindelse mellem cylinderen og maskinen, ikke en generel hydraulisk tryk- eller flowdiagnose.

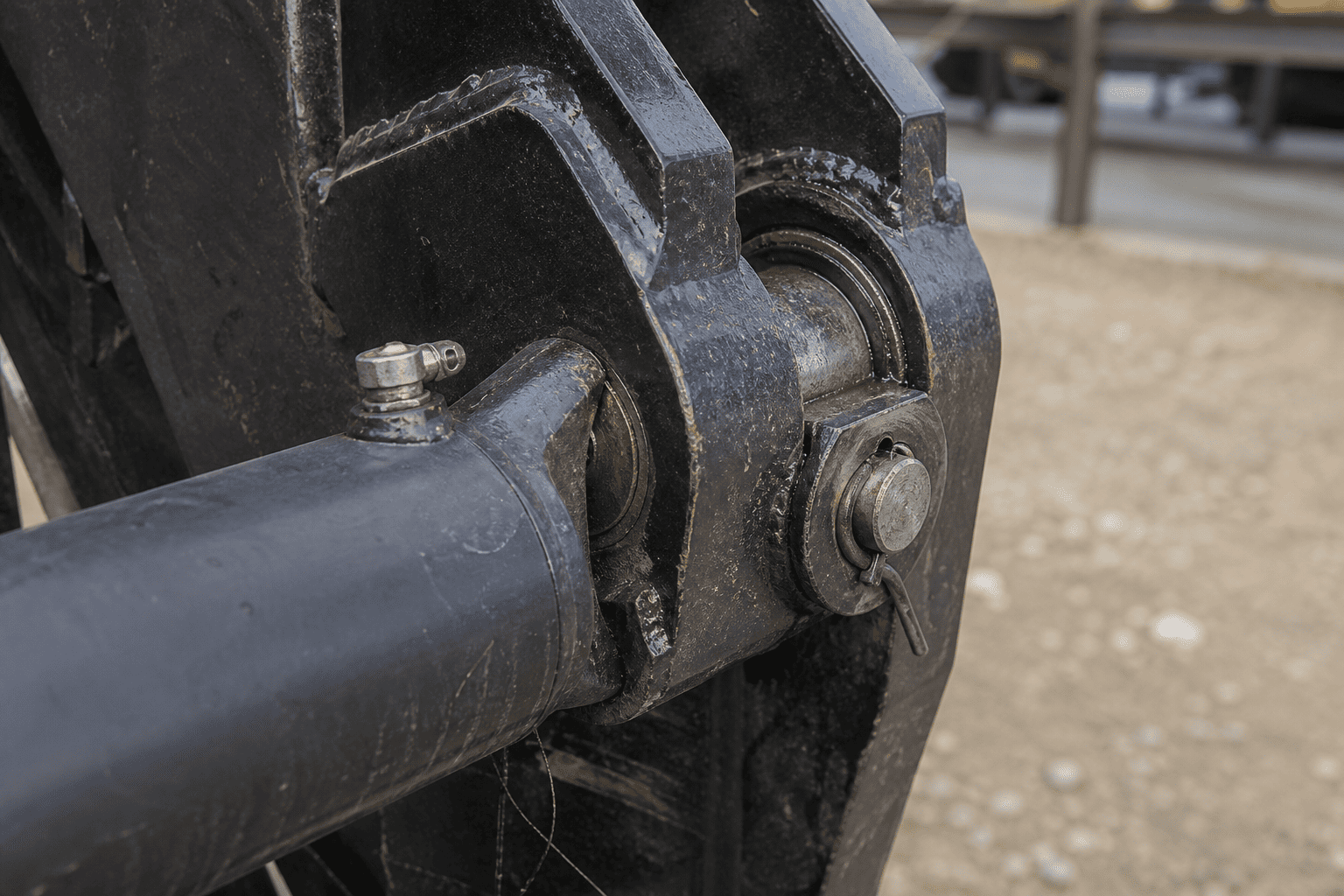

En cylinder fungerer ikke isoleret. Dens stang og tønde er forbundet til maskinen gennem stifter, gaffelarme, ører, tape, beslag eller andre monteringsfunktioner. Disse dele overfører arbejdskraften, mens de tillader cylinderen at bevæge sig gennem dens designede bue.
Når forbindelsen slides, forbliver cylinderen muligvis ikke længere på den tilsigtede midterlinje. Maskinen kan derefter placere yderligere bevægelse og kontakt på stangen, forskruningen, guiden, røret eller monteringsbeslaget. En ny tætning eller en ny cylinder løser muligvis ikke problemet, hvis den slidte forbindelse på maskinsiden forbliver i drift.
Parkers cylindersikkerhedsvejledning angiver, at stangen og dens tilhørende maskinkomponent skal kontrolleres for korrekt justering i både udstrakt og tilbagetrukket position. Det anbefaler også, at gaffelmonterede cylindre drejer i begge ender med stiftens midterlinjer parallelle, og at cylinderen kontrolleres gennem sin arbejdsbue for interferens. Disse er installations- og sikkerhedsprincipper; de endelige grænser skal komme fra cylinder- og maskinfabrikanten.
Undersøg stiften for ridser, riller, korrosion, flade pletter og et slidbånd koncentreret på den ene side. En stift, der ikke længere har en rund, stabil lejeflade, kan tillade cylinderøjet at bevæge sig, før maskinelementet reagerer.
Døm ikke stiften kun efter, om den stadig kan fjernes. En stift kan forblive på plads, mens dens arbejdsflade, fastholdelsesfunktion eller pasform med bøsningen allerede er forringet.
En bøsning kan slides indvendigt, løsne sig i sit hus eller blive beskadiget under installationen. Tjek for bevægelse mellem bøsningen og cylinderøjet eller beslaget, ikke kun bevægelse mellem stiften og bøsningen.
Hvis bøsningen er en vedligeholdelsesfri type, skal du følge udstyrsproducentens monteringsvejledning. Tilsæt ikke fedt eller ændre overfladebehandlingen, medmindre det specificerede design tillader det.
Cylinderøjet eller gaffelarmen kan blive forstørret, tilspidset eller oval efter længere tids bevægelse med en løs stift. Dette kaldes ofte et ægformet hul. Udskiftning af stiften kan reducere det synlige slør midlertidigt, mens lastbanen efterlades forkert.
Mål hullet i mere end én retning og på mere end ét sted. En visuel rund form er ikke nok bevis for en kritisk reparationsbeslutning.
En manglende skive, løs holder, beskadiget låsering, slidt holderplade eller forvrænget beslag kan gøre det muligt for stiften at gå sidelæns. Kontroller det fulde fastholdelsesarrangement og tilstanden af de beslagflader, der styrer sideposition.
En udskiftningscylinder bør ikke installeres i et beslag, der ikke kan holde stiften i dens beregnede position.
Følgende sekvens er en vejledning i markplanlægning. Maskinbyggerens lockout-, blokerings- og lagrede energiprocedurer har prioritet.
Isoler hydraulisk energi, fastgør den hævede eller ophængte struktur med en passende mekanisk støtte, og undgå uventede bevægelser. En hydraulikcylinder må ikke behandles som den eneste støtte for en løftet last under inspektion.
Før demontering skal du notere, hvornår problemet opstår:
Symptomet hjælper med at adskille et monteringsproblem fra et rent hydraulisk kontrolproblem, selvom det ikke erstatter måling.
Se efter forskudte holdere, polerede kontaktbånd, gnidningsmærker, ruststøv, revnede svejsninger, beslagsbevægelser og en stift, der ikke længere er centreret. Marker den relative position af stiften, skiven og beslaget, hvis der er mistanke om bevægelse.
Brug ikke en finger til at kontrollere et klemmepunkt eller placer hænder mellem et cylinderøje og gaffel.
Når maskinen er fastgjort, skal du fjerne stiften i henhold til udstyrsproceduren. Rengør stiften, bøsningen, cylinderøjet og beslagets overflader med en metode, der er kompatibel med komponentmaterialerne og stedets regler.
Hold de fjernede dele sammen, og identificer deres oprindelige placering. En stift fra den ene ende af en cylinder bør ikke blandes med en stift fra en anden position, før inspektionsoptegnelser er færdige.

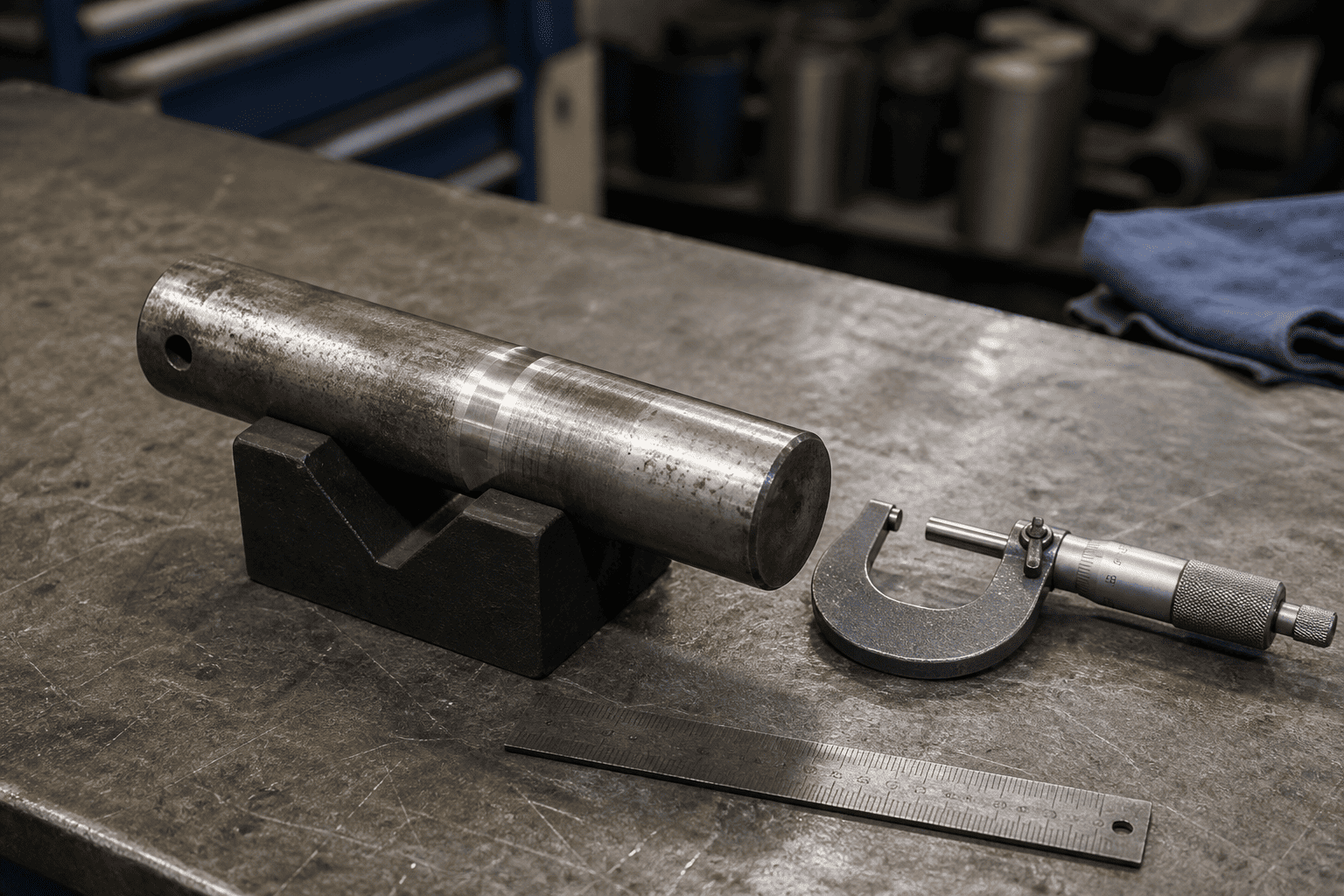

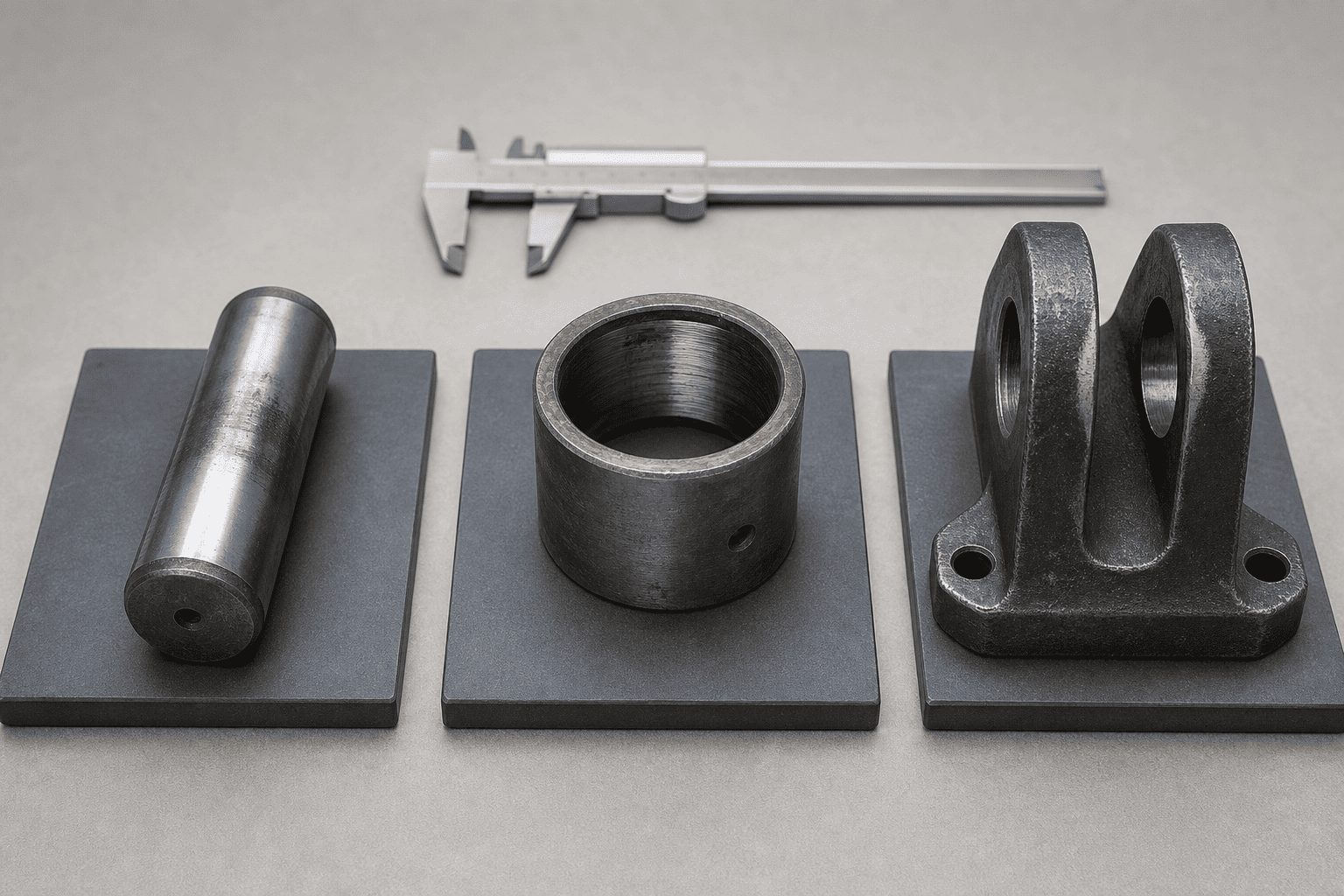

Registrer den nominelle stiftdiameter, den faktiske stiftdiameter på flere punkter, bøsningens indvendige diameter, bøsningens udvendige diameter, hvor det er relevant, og tilstanden af cylinderøjet og gaffelhullet.
Tjek også:
Opfind ikke en universel slidgrænse. Brug udstyrstegningen, cylinderproducentens specifikation eller en godkendt reparationsstandard til den endelige accept/afvisningsbeslutning.
Kontroller igen maskinens geometri i de tilbagetrukne og udstrakte positioner eller ved de faktiske endepositioner, der tillades af den sikre vedligeholdelsesprocedure. Cylinderen må ikke tvinges på plads ved at trække, lirke eller trykke den.

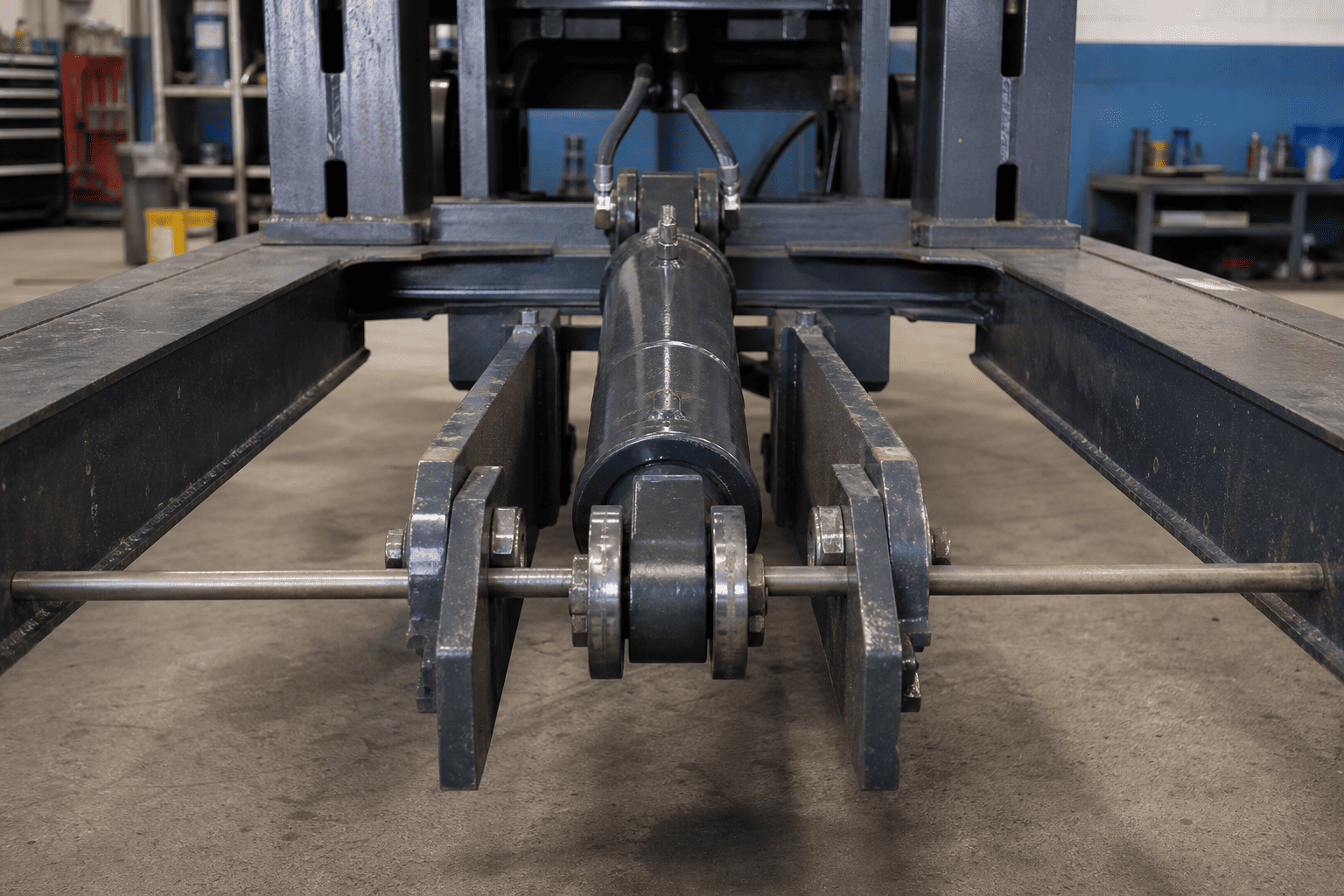

Bekræft, at de to monteringsstiftens midterlinjer forbliver parallelle, hvor monteringsdesignet kræver parallel drejning. Tjek for kontakt med beslag, afskærmninger, slanger, rammeelementer og andre bevægelige dele.
| # | Observation | Sandsynlig årsag/indikation |
|---|---|---|
| 1 | Pinden har et poleret bånd på den ene side | Ujævn kontakt, tilpasningsændring eller beslagsbevægelse |
| 2 | Pinden er mindre ved arbejdszonen | Stiftslid, utilstrækkelig fastholdelse eller bevægelse under belastning |
| 3 | Bøsningen roterer i sit hus | Løs pasform, beskadiget hus eller forkert installation |
| 4 | Gaffelhullet er ovalt eller tilspidset | Fortsat drift med frigang eller en løs stift |
| 5 | Ruststøv eller fint metalaffald er til stede | Fritring, korrosion, utilstrækkelig beskyttelse eller relativ bevægelse |
| 6 | Holderen bøjes eller løsnes gentagne gange | Pin walk, beslagbevægelse eller forkert fastholdelsesarrangement |
| 7 | Stangstyr eller forskruning viser ensidig slitage | Kontroller maskinens justering og monteringsgeometri, før pakningerne udskiftes |
| 8 | Slid forekommer kun nær den ene ende af slaget | Slutpositionsgeometri, interferens eller ændring af lastvej |
Disse observationer er udgangspunkter for inspektion, ikke automatiske diagnoser. En slidt stift kan være en effekt af et større tilpasningsproblem frem for den oprindelige årsag.
En stiftreparation kan være passende, når stiften er slidt, men bøsningen, øjet, gaffelarmen, beslaget og fastholdelsessystemet forbliver inden for de godkendte dimensionsgrænser. Den nye stift skal passe til den korrekte diameter, længde, materiale og fastholdelsesarrangement.
En bøsningsudskiftning kræver den korrekte pasform, orientering og installationsmetode. Bekræft, om udskiftningsbøsningen er smurt, tørløbende eller designet til en bestemt overfladetilstand. At trykke en bøsning ind i et beskadiget eller forkert justeret hus kan reproducere det oprindelige problem.
Et ovalt cylinderøje eller gaffelhul kan kræve en godkendt reparationsmetode såsom bearbejdning, en reparationsmuffe eller udskiftning af den berørte komponent. Undlad at svejse, bore eller modificere en bærende monteringsfunktion uden ingeniørgodkendelse og en dokumenteret reparationsprocedure.
Hvis cylinderøjet, gaffelarmen, tappen eller monteringsblokken er revnet, permanent deformeret eller uden for de godkendte dimensionsgrænser, kan det være nødvendigt med en udskiftningscylinder eller en teknisk reparation. Udskiftningen skal matches til maskinens geometri, ikke kun vælges efter boring eller slag.
En forespørgsel om monteringsslid er meget lettere at gennemgå, når den inkluderer faktiske installationsdata. Sende:
For pin-to-pin cylindre er de lukkede og udvidede pin-center dimensioner særligt vigtige. En udskiftning, der matcher den hydrauliske forbindelse, men ændrer monteringsgeometrien, kan skabe et nyt interferens- eller justeringsproblem.
Før maskinen returneres til normal drift:
1. Bekræft, at stiften og bøsningen er de specificerede dele til monteringen.
2. Kontroller, at stiften sidder helt fast og er fastholdt korrekt.
3. Kontroller, at cylinderen drejer uden binding i begge ender.
4. Bekræft, at stangen og maskinelementet forbliver på linje gennem det tilladte slag.
5. Kontroller slangeføring og portfrigang under bevægelse.
6. Betjen maskinen ved lav risiko og lav hastighed i henhold til udstyrsproceduren.
7. Stop, hvis cylinderen binder, beslaget skifter, stiften går eller stangen kommer i kontakt med nærliggende dele.
8. Registrer de endelige mål og reparer dele til fremtidig vedligeholdelse.
Parkers sikkerhedsvejledning understreger også, at forkert justering kan resultere i overdreven slid på stangforskruninger og cylinderboringer. Dette er grunden til, at installationskontrollen skal udføres efter reparationen, ikke kun før de gamle dele fjernes.
En kontrolleret monteringsinspektion kan hjælpe med at forhindre flere dyre gentagne fejl:
Målet er ikke at udskifte alle slidte dele automatisk. Det er for at identificere den faktiske belastningsvej og genoprette monteringsgeometrien, som cylinderen er designet til at følge.
HCIC kan gennemgå krav til udskiftning og tilpassede hydrauliske cylindere ud fra de reelle installationsdata: monteringsdimensioner, stiftarrangement, slaglængde, boring og stangoplysninger, portkonfiguration, anvendelse og tilgængelige tegninger. Ved slidte monteringspunkter skal du inkludere fotos og mål af beslagene på maskinsiden, så tilbudsgennemgangen dækker montering såvel som hydraulisk tilslutning.
Hydraulisk cylindermonteringsstift og bøsning slid er et mekanisk monteringsproblem, der kan blive et hydraulisk pålidelighedsproblem. Inspicer stiften, bøsningen, cylinderøjet, gaffelarmen, fastholdelsesbeslag og fuld arbejdsbue sammen. Registrer mål, før du bestiller reservedele, og brug ikke en ny cylinder til at kompensere for en beskadiget eller forkert justeret maskinstruktur.
Hvis du har brug for en OEM-udskiftning eller en brugerdefineret pin-til-pin hydraulisk cylinder, send HCIC de gamle cylinderdimensioner, lukkede og udvidede pin-centerafstande, pin- og gaffelmålinger, portoplysninger, fotos og applikationsdetaljer. En komplet datapakke giver ingeniørteamet et bedre grundlag for at bekræfte montering før produktion.
