Hydraulisk kraftenhed Reservoir Dimensionering: En praktisk OEM-vejledning

● 2026-09-01 ● - ● Efterlad mig en besked

A hydraulisk kraftenhedreservoir er ikke kun en beholder til olie. Det understøtter væskeopbevaring, returstrømsstyring, luftudledning, varmeoverførsel, kontamineringskontrol og serviceadgang. Hvis tanken kun vælges ud fra dens udvendige dimensioner eller et passende nominelt volumen, kan kraftenheden være svær at idriftsætte og sværere at vedligeholde.

Denne vejledning giver OEM-ingeniører og udstyrskøbere en praktisk måde at gennemgå reservoirkravene, før de anmoder om et tilbud på en hydraulisk kraftenhed. Det fremmer ikke et universelt tank-til-pumpe-forhold. Det korrekte design afhænger af kredsløb, driftscyklus, væske, installationsplads og driftsmiljø.


I. Start med kredsløbet, ikke tanken

Beholderen skal defineres, efter at det hydrauliske kredsløb er blevet forstået. Begynd med aktuatorer, ventiler, pumpearrangement, driftssekvens og forventet returstrøm. Et kredsløb, der flytter en cylinder intermitterende, har forskellige reservoirkrav fra et system, der kører kontinuerligt eller bruger flere aktuatorer på én gang.

Indsaml følgende oplysninger, før du vælger en tank:

  • Pumpetype og slagvolumen
  • Forventet flow under hvert driftstrin
  • Arbejdstryk og trykspidser
  • Aktuatorvolumen og slaglængde
  • Driftscyklus og tomgangstid
  • Hydraulikvæskespecifikation
  • Omgivelses- og installationsforhold
  • Tilgængelig service og påfyldningsadgang

Denne information bliver "Hvor mange liter har vi brug for?" til et mere nyttigt teknisk spørgsmål: hvordan skal reservoiret opføre sig under hele driftscyklussen?


II. Adskil nominel volumen fra brugbar volumen

En tanks ydre dimensioner eller navnepladevolumen fortæller ikke hele historien. En del af tankvolumen kan være nødvendig for ekspansion, tilbageløbs-tilpasning, sugedækning og sikkert driftsniveau. Det anvendelige driftsvolumen er derfor forskelligt fra det samlede geometriske volumen.

Designgennemgangen bør definere:

- Normal oliestand

- Minimumsniveau for pålidelig pumpesugning

- Maksimalt påfyldningsniveau

- Plads til termisk ekspansion

- Frit volumen til luftudledning og returløb

- Adgang til afløb og udrensning

Pumpen bør ikke trække fra et niveau, der tillader luft at komme ind i sugeledningen. Samtidig bør reservoiret ikke fyldes så højt, at ekspansion eller returomrøring skaber et sekundært problem. Endelige niveauer skal indstilles for de faktiske væske- og maskinforhold.


III. Giv returolie tid til at falde til ro

Returolie kan komme ind i reservoiret med hastighed, varme og medført luft. Hvis returporten er for tæt på sugeudløbet, kan pumpen modtage dårligt afluftet væske, før tanken har nået at separere luft og dæmpe flowet.

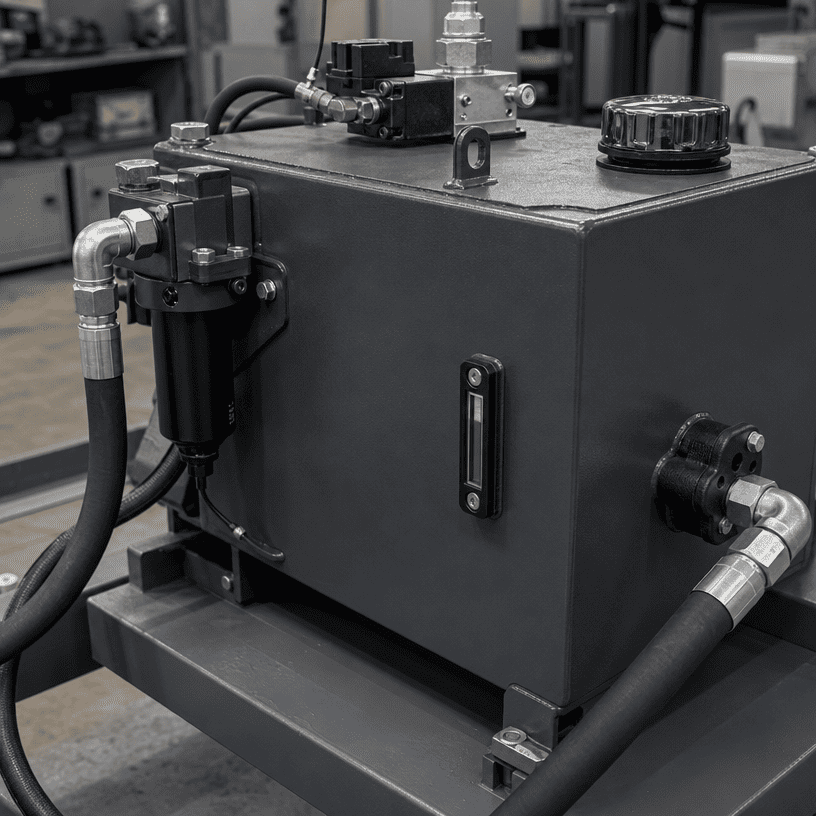

hydraulic power unit

Et lydlayout overvejer:

  • Afstand mellem retur- og sugezoner
  • Interne bafler eller adskillelsesfunktioner
  • Returportretning og udløbsposition
  • Sugerørets placering og nedsænkning
  • Tilbageløbsveje fra ventiler og ledninger
  • Adgang til rengøring af tankens indre

Formålet er ikke blot at gøre tanken større. Det er for at skabe en kontrolleret vej fra retur til sugning, så væsken kan frigive medført luft og bundfælde, før den genbruges af pumpen.


IV. Gennemgå pumpens sugeforhold

Pumpesug fortjener sit eget designtjek. Sugeledningen skal være kort og direkte, hvor installationen tillader det, med en passende diameter og et layout, der undgår unødvendige begrænsninger. Skarpe retningsændringer, dårlig indløbsposition eller en underdimensioneret forbindelse kan skabe problemer, selv når den nominelle tankvolumen ser tilstrækkelig ud.

Tjek forholdet mellem:

- Pumpens indløbsplacering

- Minimum oliestand

- Sugelednings diameter og længde

- Indløbssi-arrangement, hvis brugt

- Serviceadgang omkring pumpen

- Tankafløb og rengøringsposition

Vælg ikke et sugearrangement, kun fordi det passer til kabinettet. Pumpeproducentens krav til indløb og de komplette kredsløbsbetingelser skal kontrolleres sammen.


V. Behandl varmeafvisning som et systemspørgsmål

Reservoiret kan hjælpe med at overføre varme til det omgivende miljø, men det er ikke automatisk en tilstrækkelig køler. Varmeudvikling afhænger af tryktab, flow, cyklustid, ventilopførsel, motorbelastning og installationsmiljøet.

For en OEM-gennemgang skal du registrere, hvornår systemet producerer varme, og hvor kraftenheden vil blive installeret. Et kompakt kabinet nær en varmekilde kan have brug for en anden termisk løsning end en ventileret enhed installeret i fri luft.

Den korrekte rækkefølge er:

1. Identificer driftspligten.

2. Estimer, hvor strømmen går tabt.

3. Gennemgå tankoverfladen og luftbevægelsen.

4. Beslut om yderligere køling er påkrævet.

5. Bekræft resultatet under repræsentativ drift.

Undgå at tilføje en køler eller øge tankvolumen uden at forstå den faktiske varmekilde. Reservoiret er en del af det termiske design, ikke en erstatning for kredsløbseffektivitet.


VI. Indbygg kontamineringskontrol i layoutet

Et reservoirdesign skal gøre det vanskeligt for snavs og vand at komme ind og let for vedligeholdelsespersonalet at fjerne forurening. Påfyldningsudlufteren, adgangsdækslet, drænpunktet og returfiltreringsarrangementet påvirker alle væskens renhed.

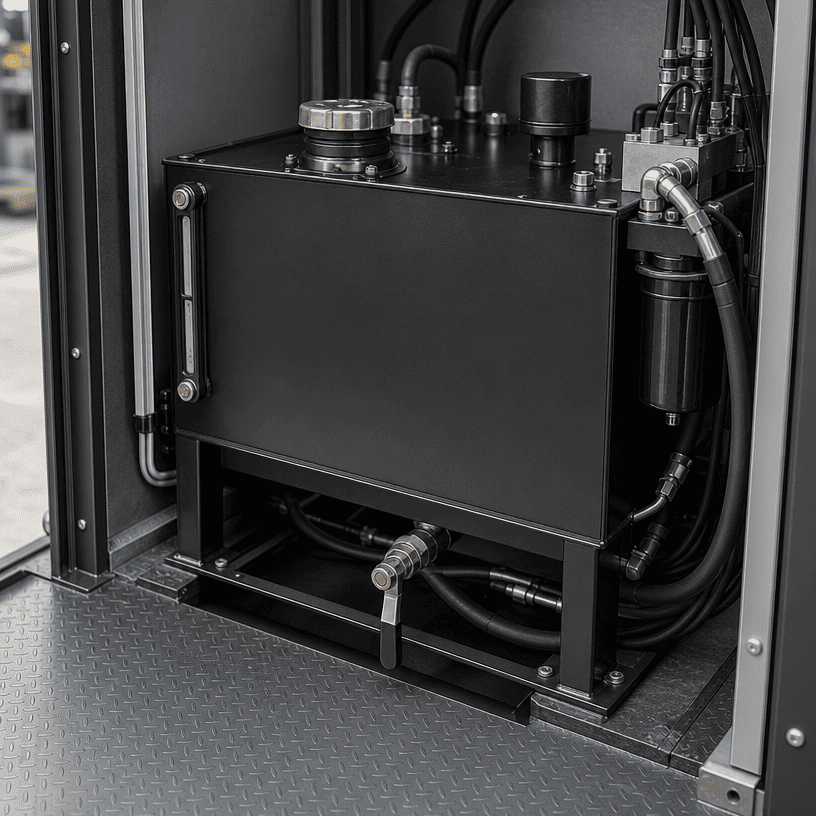

hydraulic power unit

Nyttige designspørgsmål omfatter:

- Er påfyldningsåbningen beskyttet mod det omgivende miljø?

- Kan udluftningen serviceres uden at afmontere kraftenheden?

- Er afløbet placeret på det laveste praktiske punkt?

- Kan tanken tømmes uden at skabe risiko for spild?

- Er returfilteret tilgængeligt for inspektion?

- Kan indersiden af ​​tanken rengøres efter behov?

Svaret skal være synligt i layouttegningen. Et rent eksternt kabinet beviser ikke, at den indvendige vedligeholdelsesvej er praktisk.


VII. Tjek tankintegration før godkendelse

Reservoirer svigter ofte på integrationsstadiet snarere end i beregningsfasen. Tanken kan passe til det nominelle fodaftryk, men er i konflikt med en motor, manifold, elektrisk kabinet, trailerramme, afskærmning eller løftepunkt.

Før du godkender designet, skal du gennemgå:

  • Samlet kuvert og monteringspunkter
  • Tyngdepunkt og støttestruktur
  • Adgang til påfyldningspunkt og afløb
  • Motor, pumpe og manifold frigang
  • Slangebøjningsradius og tilslutningsretning
  • Elektrisk kabelføring
  • Fjernelsesvej for servicekomponenter
  • Transport- og løftebestemmelser

Et tredimensionelt layout eller dimensioneret montagetegning kan afsløre konflikter tidligere end en stykliste. Beholderen skal kunne serviceres, efter at strømenheden er installeret, ikke kun kan bygges på arbejdsbordet.


VIII. Hvad en OEM skal sende til en Reservoir Review

En nyttig tilbudspakke inkluderer normalt:

  1. Hydraulisk skematisk
  2. Krav til pumpeflow og tryk
  3. Aktuatorvolumen og driftssekvens
  4. Arbejdscyklusbeskrivelse
  5. Væsketype og temperaturområde
  6. Installationskonvolut
  7. Krav til montering og løft
  8. Filtrering og køling præferencer
  9. Nødvendige porte, sensorer og kontroller
  10. Fotos eller tegninger af maskinens interface

Hvis nogle værdier ikke er kendte, skal du markere dem som åbne elementer i stedet for at udfylde dem med antagelser. En gennemsigtig ingeniørgennemgang er hurtigere end at redesigne en tank, efter at produktionen er startet.


IX. Almindelige reservoirdesignfejl

Valg af tank alene efter pumpestørrelse

Pumpeflow har betydning, men det beskriver ikke det komplette returmønster, driftscyklus eller aktuatorvolumen.

Brug af total volumen som driftsvolumen

Tanken har behov for definerede minimums- og maksimumsniveauer, ekspansionsplads og en kontrolleret sugetilstand.

Placer retur og sug for tæt på hinanden

Dette kan forkorte væskebanen og mindske muligheden for luftudslip og flow beroligende.

Gemmer servicepunkter inde i maskinen

En påfyldning, udluftning, filter eller afløb, der ikke kan nås sikkert, vil i sidste ende forlænge vedligeholdelsestiden.

Behandling af reservoiret som den eneste køleløsning

Varmebalancen afhænger af hele det hydrauliske kredsløb og installationsmiljøet.

Godkendelse af tanken inden montagetegning

Indkapslingen, pumpen, manifolden, slangerne og de elektriske dele skal kontrolleres som ét system.


X. Ofte stillede spørgsmål

Er der en universel formel for dimensionering af hydrauliske kraftenheder?
Nej. Beholderstørrelsen afhænger af kredsløbsflow, driftscyklus, aktuatorvolumen, væskeadfærd, varmeafvisning, luftudslip og de tilgængelige installationsbetingelser. En fast regel kan kun bruges som et foreløbigt skøn, hvis den derefter kontrolleres i forhold til det faktiske system.
Hvad er forskellen mellem nominelt og brugbart reservoirvolumen?
Nominel volumen beskriver tankens geometriske eller angivne kapacitet. Anvendelig volumen er det driftsområde, der er tilbage, efter at der er taget højde for minimum sugeniveau, ekspansion, returløbsadfærd og sikre fyldningsgrænser.
Hvorfor skal returporten adskilles fra sugeporten?
Adskillelse giver returolie større mulighed for at falde til ro og frigive medført luft, før den når pumpens indløb. Det nøjagtige arrangement afhænger af tanken og kredsløbsdesignet.
Løser en større tank altid overophedning?
Nej. En større tank kan ændre varmeoverførselsadfærd, men den kan ikke i sig selv korrigere for stort tryktab, en uegnet driftscyklus eller dårlig ventilation.
Hvad skal inkluderes i en tilpasset HPU-tilbudsanmodning?
Send skema, flow, tryk, driftscyklus, aktuatordata, væskeinformation, installationskonvolut, monteringsdetaljer og nødvendige kontroller. Disse detaljer lader leverandøren gennemgå reservoiret som en del af den komplette kraftenhed.


XI. Konklusion

God dimensionering af hydrauliske kraftenheders reservoir er en layout- og driftscyklusøvelse, ikke et volumengæt. Ingeniøren skal gennemgå brugbart olieniveau, returstrømseparation, pumpesug, varmebalance, forureningskontrol og vedligeholdelsesadgang sammen.

For et tilpasset HPU-projekt skal du sende HCIC kredsløbsinformationen og maskingrænsefladen, før reservoirdimensionerne er færdiggjort. Det giver designteamet et bedre grundlag for at vælge tank, pumpe, manifold, filtrerings- og kontrolarrangement som én integreret enhed.
