Dimensionering af hydraulisk cylinderdæmpning: Sådan kontrolleres deceleration ved slutningen af ​​slag og trykspidser

I. Problemet: Hvorfor højhastighedscylindre lider af endedækseltræthed

Når enhydraulisk cylinderflytter en multi-ton mekanisme ved hastigheder over 0,1 til 0,2 m/s (4 til 8 in/s), hvilket bringer massen til et brat stop mod cylinderens endedæksel, genererer et enormt ødelæggende stød.

Mange udstyrsdesignere antager, at indstilling af hovedsystemets aflastningsventil til 3.000 psi beskytter hele aktuatoren. I virkeligheden, når først stemplet passerer den primære udgangsport og kommer ind i pudezonen, har den indespærrede olie kun én lille flugtvej: en kalibreret nåleventil eller præcisionsåbning.

Hvis pudens geometri er underdimensioneret eller forkert justeret, kan det indespærrede decelerationstryk bag pudespydet let stige til 6.000 til 10.000+ psi (400 til 700 bar) i nogle få millisekunder.

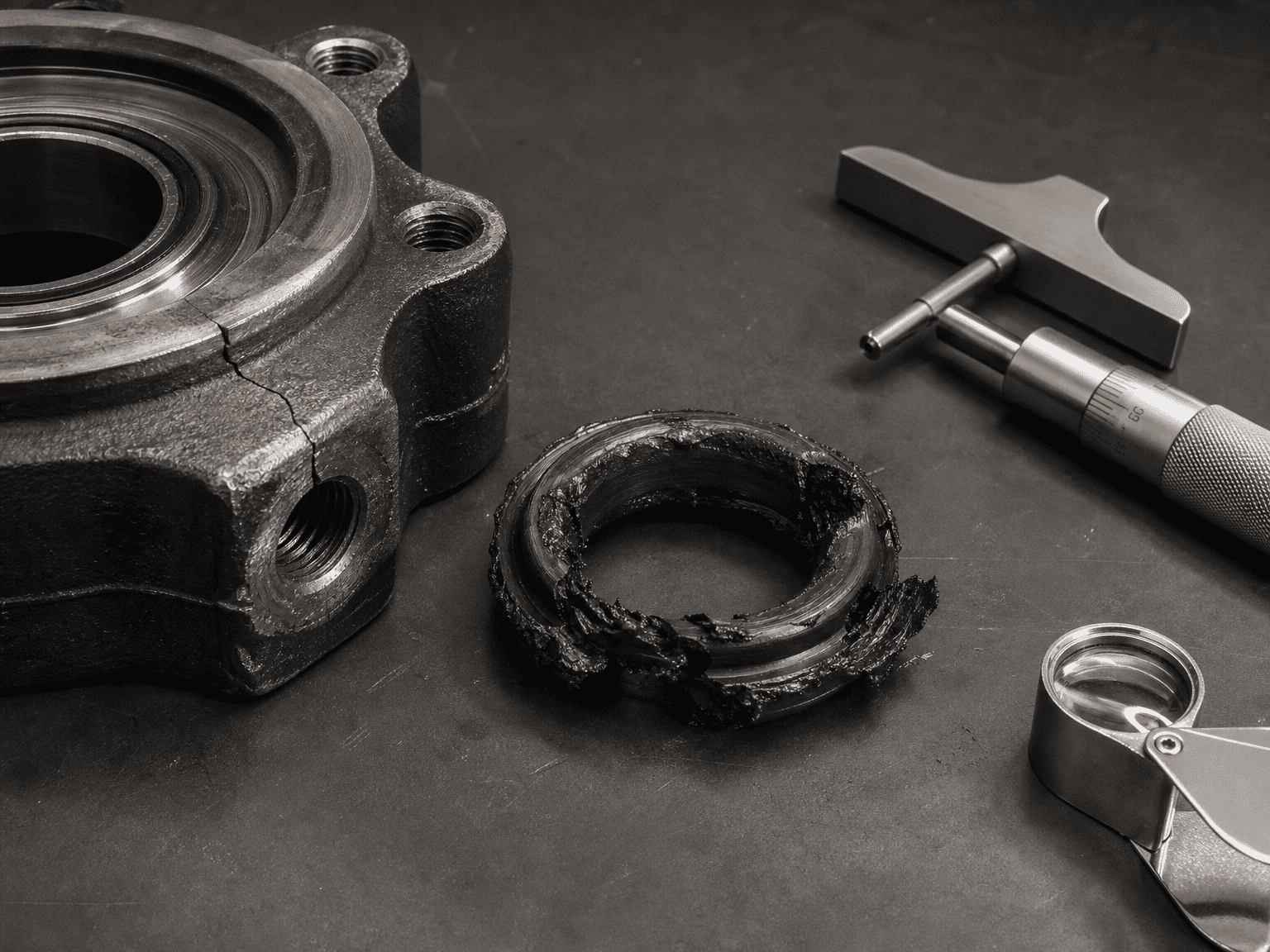

Over tusindvis af cyklusser fører disse voldsomme tryktransienter til:

• Revnede cylinderbagdæksler og brækkede svejsede flanger
• Blæste hovedpakninger og deforme stangviskerholdere
• Udstrakte trækstænger og kronisk tønde-O-ringsekstrudering
• Galdede eller ridsede pudespyd og parrende bøsninger

II. HvordanHydraulisk cylinderPolstring fungerer

En intern hydraulisk pude omdanner den bevægelige masses kinetiske energi (plus den kontinuerlige fremdriftskraft fra pumpen) til varme ved at tvinge et indespærret olievolumen gennem en begrænset åbning over et kort decelerationsslag sc (typisk 20 til 40 mm eller 0,75 til 1,5 tommer).

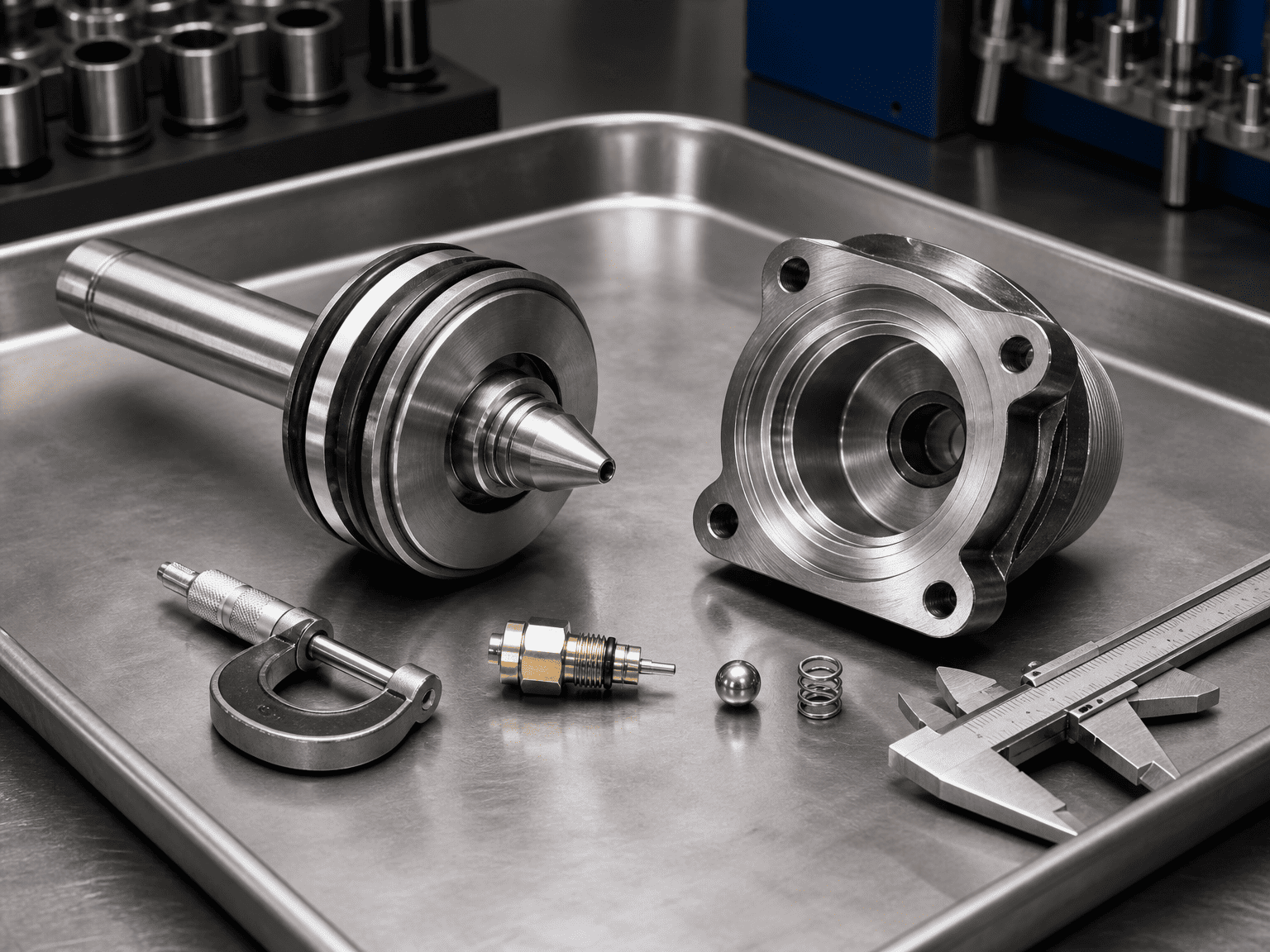

En korrekt designet pudesamling omfatter tre mekaniske kerneelementer:

1. Pudens spyd (eller stemplet):Et præcisionsbearbejdet fremspring på stemplet, der lukker hovedvæskeporten, når det kommer ind i endedækslets hulrum.
2. Den justerbare nåleventil:En måleåbning, der gør det muligt for vedligeholdelsesteknikere at finjustere udstødningsflowhastigheden baseret på faktiske driftscyklushastigheder og olieviskositet.
3. Den omvendte fristrømskontraventil:En fjederbelastet kugle eller klap, der tillader fuld ubegrænset strømning ind i cylinderen under slagtilbageførsel, hvilket sikrer øjeblikkelig udbrudshastighed uden forsinkelse.

Trin-for-trin energi- og trykberegning af pudeFor at bestemme, om en indvendig pude sikkert kan håndtere din belastning uden at overskride cylinderens spræng- eller træthedstærskel, skal du beregne den samlede energi, der skal absorberes:

Trin 1: Beregn kinetisk energi af den bevægelige masse

                                                                                  Ek = ½ m v²

Hvor:

m = Samlet bevægelig masse (inklusive stempel, stang, tilbehør og ekstern nyttelast i kg eller lb)

v = Maksimal hastighed i det øjeblik, pudespydet griber ind i hulrummet (m/s eller in/s)

Trin 2: Tilføj fremdriftsarbejde under deceleration

Hvis pumpeflowet fortsætter under decelerationen, fortsætter systemtrykket med at skubbe stemplet hen over pudeslaget sc:

                                                               Wprop = Fprop × sc = (Psys × Apiston) × sc

Hvor:

Psys = Drivsystemtryk (Pa eller psi)

Apiston = Effektivt areal af køresiden (m² eller in²)

sc = Effektiv længde af pudespydet (m eller in)

Trin 3: Total energi at absorbere

                                                                        Ettotal = Ek + Wprop ± Wgravity

(Add eller subtraher tyngdekraftsarbejde m g sc sinθ, hvis du bevæger dig lodret eller på en hældning).

Trin 4: Beregn det gennemsnitlige fangede pudetryk

Den gennemsnitlige decelerationskraft Fdec påkrævet er:

                                                                                  Fdec = Ettotal / sc

Det resulterende gennemsnitlige hydrauliske tryk inde i pudekammeret Pushion er:

                                                                              Pushion = Fdec / Acushion

Hvor Acushion er det ringformede område af den fangede oliesøjle i pudelommen (Abore − Aspear eller Arod).

Teknisk tommelfingerregel: Det maksimale transiente tryk under indledende spyd når typisk 1,5 til 2,2× det beregnede gennemsnitlige pudetryk. Hvis den beregnede top overstiger 1,5× cylinderens maksimale nominelle udmattelsestryk, kræves en ekstern proportional decelerationsventil eller længere specialpudespyd.

III. Almindelige feltfejl, der ødelægger polstrede cylindre

1. Tilbageføring af nåleventilen helt ind (nul flow): Operatører, der forsøger at eliminere slutslagsstøj, lukker nogle gange nåleventilen helt. Dette skaber en total hydraulisk låsning i pudelommen, hvilket tvinger olie forbi spydafstanden og blæserhovedets pakdåser.

2. Ignorer vandret inerti på fritrullende vogne: Designere, der kun beregner drivtrykket og glemmer den kinetiske energi af en 10-tons rullende vogn. Selv ved lavt tryk vil høj inerti knuse en indvendig pude.

3. Brug af standardpuder med vandglykol eller kold olie med høj viskositet: Tykkere væsker eller brandbestandige væsker med lav viskositet ændrer strømmen gennem doseringsnålen væsentligt, hvilket forårsager alvorlig overtryk under opstart om morgenen om vinteren.

4. Forsømmelse af væskeafluftning: Svampagtig, luftet olie, der trænger ind i puden, komprimeres som en fjeder, hvilket forårsager hoppe, dieseling og uregelmæssig deceleration.

IV. Hvad skal du sende, når du dimensionerer tilpassede polstrede cylindre

Når du anmoder om konstruerede polstrede cylindre fra HCIC, angiv:

• Samlet bevægelig masse (inklusive cylinderstang og monteret værktøj)
• Driftshastighedsprofil (stabil hastighed, acceleration og tilgangshastighed)
• Tilgængelige pudeslaglængdebegrænsninger
• Driftsvæsketype, arbejdstemperaturområde og indstilling af systemaflastningsventil
• Monteringsretning (vandret, lodret op, lodret ned eller vippebue)

V. Teknisk grænse og tekniske ansvarsfraskrivelse

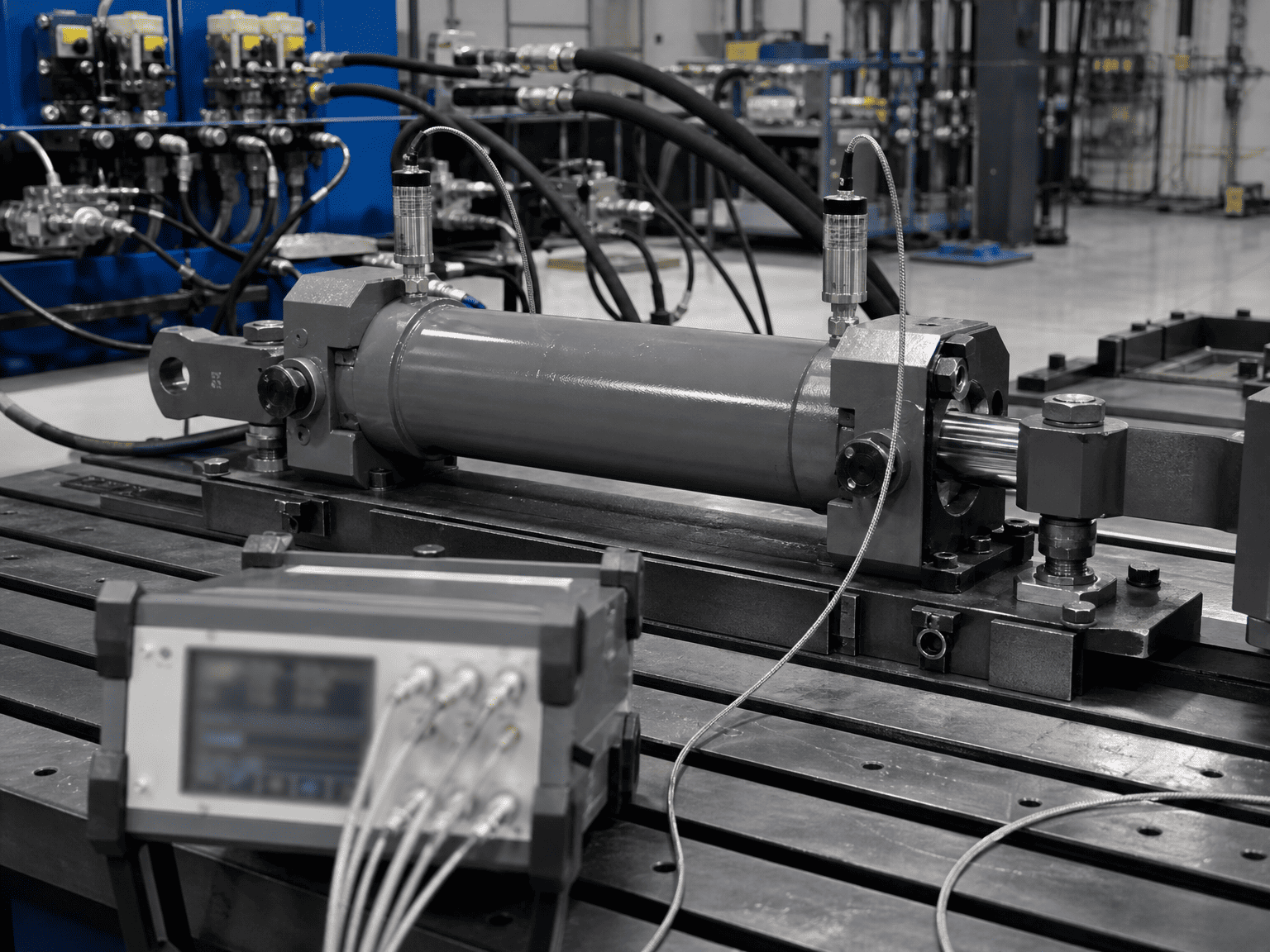

Pudeberegninger præsenteret ovenfor giver grundlæggende størrelsesestimater baseret på stiv kropsmekanik. Faktiske maksimale dynamiske tryk afhænger af hydraulikolies bulkmodul, ledningskapacitans, nåleåbningskoefficienter og ventilresponstider. Det endelige udstyrsdesign bør verificeres gennem tryktransducertestning og transientsimulering.*

VI. Kontakt HCIC for Custom Engineered Cushion Solutions

HCIC udvikler brugerdefinerede industrielle og mobile hydrauliske cylindre med skræddersyede pudeprofiler til applikationer med høj slagkraft verden over.
