Lær hvordanhydrauliske cylindrearbejde, udforsk nøgledesigns og find den rigtige løsning til dit system
Hydraulikcylindre, også kaldet 'hydraulikcylindre', får kraft fra hydraulikvæske under tryk, normalt hydraulikolie. De består af en cylindercylinder, indeni hvilken et stempel forbundet med en stempelstang bevæger sig frem og tilbage. Tromlen er lukket i begge ender: den ene ende er cylinderbunden (også kendt som hætten), og den anden er cylinderhovedet, hvor stempelstangen kommer ud. Stemplet har glideringe og tætninger, og det deler cylinderens indre i to kamre - det nederste (hætte-ende) kammer og stempelstangssiden (stangende) kammeret. Hydraulisk tryk virker på stemplet for at producere lineært arbejde og bevægelse.
Flenger, tape og/eller gaffelbolte er fastgjort til cylinderkroppen. Stempelstangen har også monteringsdele til at forbinde den hydrauliske cylinder med den genstand eller maskinkomponent, den skubber.
En hydraulisk cylinder er aktuatoren eller 'motoren', en del af et hydraulisk system - nogle gange kaldet 'musklerne' - der gør det nemt at løfte, sænke, flytte eller 'låse' tunge byrder. 'Generator'-delen af systemet er den hydrauliske pumpe, som sender en fast eller reguleret strøm af olie til bunden af cylinderen for at flytte stempelstangen opad. Stemplet skubber hydraulikolien i det andet kammer tilbage til reservoiret. Hvis vi antager, at olietrykket i stempelstangskammeret er næsten nul, er kraften på stempelstangen lig med trykket i den hydrauliske cylinder ganget med stempelarealet (F=PA).
Stemplet bevæger sig nedad, når olie pumpes ind i stempelstangens sidekammer, og hydraulikolien fra stempelområdet strømmer tilbage til reservoiret uden tryk. Trykket i stempelstangsområdet er (trækkraft) divideret med (stempelområde – stempelstangsområde).
Også kendt som "hydrauliske donkrafte" eller "aktuatorer", hydrauliske cylindre omdanner væskekraft til mekanisk energi. I modsætning til hydrauliske motorer, som producerer roterende bevægelser, udfører hydrauliske cylindre lineær (translatorisk) bevægelse - så de kaldes også "lineære motorer".
Brugt ved høje tryk genererer hydrauliske cylindre store kræfter og præcise bevægelser. Derfor er de lavet af stærke materialer som stål, der kan modstå de store kræfter, der er involveret.
Der er to hovedtyper af hydraulisk cylinderkonstruktion, der anvendes i industrien: trækstang og svejsede kropscylindre. Andre almindelige cylinderdesign omfatter teleskopiske, stempel-, differentiale-, omfase-, enkeltvirkende og dobbeltvirkende hydrauliske cylindre.
De fleste hydrauliske cylindre er dobbeltvirkende: olie under tryk kan påføres på begge sider af stemplet for at tillade bevægelse i begge retninger. Enkeltvirkende cylindre bruges nogle gange, når vægten af belastningen bruges til at returnere cylinderen til dens lukkede position.
Hydrauliske cylindre giver mere fleksibilitet i design og struktur, når der overføres kraft mellem to forskellige punkter. Cylindre i forskellige størrelser gør det muligt at skabe et system, der kan trække, skubbe og løfte vægte. Bøjninger og hjørner kan indgå i systemdesignet, hvilket er nyttigt, hvis der er pladsbegrænsninger.
Hydrauliske cylindre bør dog kun bruges til lineært skub og træk. Der må ikke overføres bøjningsmomenter eller sidebelastninger til stempelstangen eller cylinderen. Af denne grund bør en cylinder ideelt set forbindes med en enkelt gaffel med et sfærisk kugleleje. Dette gør det muligt for cylinderen at bevæge sig og justere for enhver fejljustering mellem sig selv og den belastning, den skubber.
Den samlede længde af en hydraulisk cylinder er summen af slaget, tykkelsen af stemplet, tykkelsen af bunden og hovedet og længden af forbindelserne. Ofte passer denne længde ikke i maskinen. I sådanne tilfælde bruges stempelstangen også som en stempeltønde, og en anden stempelstang tilføjes.
Disse kaldes teleskopiske hydrauliske cylindre. Hvis en normal stangcylinder er enkelttrins, er teleskopcylindre flertrinsenheder med 2, 3, 4, 5 eller endda 6 trin. Generelt er teleskopiske hydraulikcylindre meget dyrere end normale cylindre. De fleste teleskopcylindre er enkeltvirkende (kun tryk). Dobbeltvirkende teleskopcylindre skal være specialdesignet og fremstillet. Du kan finde mere teknisk information i afsnittet "HVORDAN CYLINDRE VIRKER" nedenfor.

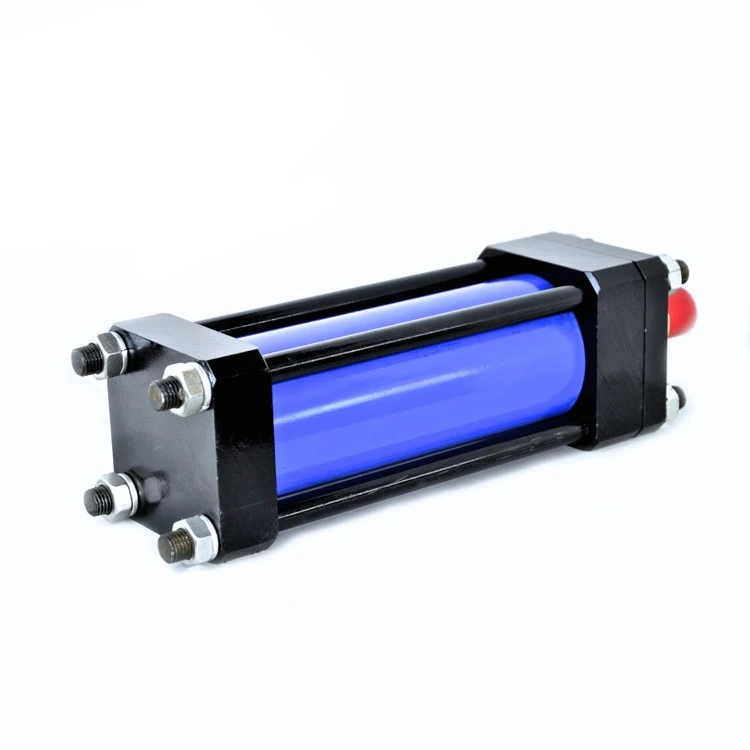

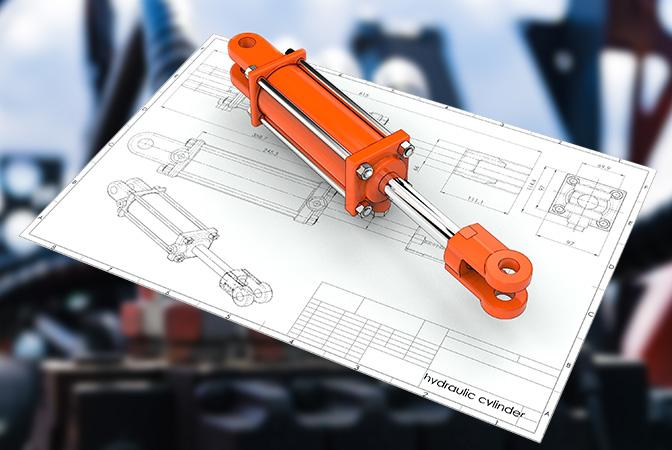

Hydrauliske cylindre i trækstangsstil bruger højstyrke gevindstålstænger til at holde de to endestykker til cylinderløbet. Denne konstruktionsmetode ses oftest i industrielle fabriksapplikationer. Cylindre med små boringer har normalt 4 trækstænger, mens cylindre med stor boring kan have brug for så mange som 16 eller 20 trækstænger for at holde endekapperne på plads under de store kræfter, der produceres.
National Fluid Power Association (NFPA) har standardiseret dimensionerne af hydrauliske trækstangscylindre. Det betyder, at cylindre fra forskellige producenter kan udskiftes i de samme monteringer. Cylindre i trækstangsstil kan skilles helt ad til service og reparation.
Vi kan forsyne dig med standard- og specialfremstillede hydrauliske cylindre, herunder hydraulikcylindre med trækstang, for at imødekomme din specifikke anvendelse, krav og driftsparametre. Bare udfyld vores skræddersyede cylinderdesignformular, og en af vores hydrauliske ingeniører vender hurtigt tilbage til dig.

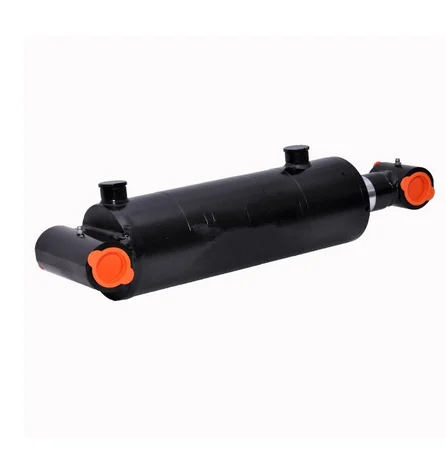

Svejste hydraulikcylindre har ingen trækstænger. Tønden svejses direkte til endekapperne; portene er svejset til tønden; og den forreste stangforskruning er normalt skruet ind i eller boltet til cylindercylinderen. Dette gør det muligt at fjerne stempelstangssamlingen og stangtætningerne til service.
Svejste kropscylindre har adskillige fordele i forhold til trækstangscylindre: de har en smallere krop og ofte en kortere samlet længde, hvilket gør, at de passer bedre i de trange pladser i maskineriet. Svejste cylindre fejler ikke på grund af trækstangsstrækning ved høje tryk og lange slag. Det svejsede design gør også tilpasning let. Særlige funktioner - såsom specielle porte, brugerdefinerede monteringer og ventilmanifold - kan nemt tilføjes til cylinderkroppen. Den glatte ydre krop af svejste cylindre gør det også muligt at designe flertrins teleskopcylindre.
Hydrauliske cylindre med svejset krop er meget udbredt på markedet for mobilt hydraulisk udstyr, såsom entreprenørudstyr (inklusive gravemaskiner og bulldozere) og materialehåndteringsudstyr (gaffeltrucks og bagklapsdøre). De bruges også i tung industri, såsom kraner, olieplatforme og store terrængående køretøjer i overjordisk minedrift.
