Svejset dobbelt gaffelhydraulikcylinder

I. Produktoversigt

1.1 Kernedefinition

Svejset hydraulisk cylinder med dobbelt gaffel refererer til fuldt svejset hydraulisk cylinder udstyret med integreret smedet dobbelt gaffel på cylinderbunden og stangenden, den tilhører den kraftige svejste cylinderserie og vedtager hovedsageligt dobbeltvirkende oliekredsløbsdesign.

Forskellig fra traditionel trækstangshydraulikcylinder ejer den svejste dobbeltgaffelcylinder en kompakt overordnet struktur, stærkere kapacitet til at modstå sidebelastning og længere levetid under udendørs mudret arbejdsmiljø med høj belastning

1.2 Bruger Pain Point Solution

Gårdværksteder, OEM-fabrikker for trailere og producenter af små entreprenørmaskiner støder ofte på defekte svejsede hydrauliske cylindre med tynde svejsesømme og tynde tøndevægge. Disse billige cylindre er nemme at lække olie, bøje gaffelbøjler eller knække under længerevarende løftearbejde.

Vi har fremstillet svejsede hydrauliske cylindre med dobbelt gaffel i 28 år, vores ingeniører på stedet håndterer hundredvis af cylinderfejlssager fra globale købere hver måned. Vi optimerer gaffelsvejsestrukturen, fortykker cylindervæggen og opgraderer tætningsenheden for at undgå alle almindelige nedbrudsproblemer for udendørs tunge maskiner. Lille prøveordre uden MOQ understøttes til kundetest.

II. Produktets interne struktur & håndværksmæssige fordele

2.1 Nøglefremstillingshåndværk

Alle kernebehandlingstrin i vores svejsede hydrauliske dobbeltgaffelcylinder færdiggøres i vores selvejede 12000㎡ hydrauliske værksted, ingen outsourcing af nøglekomponenter. Hvert fartøj er designet til at forbedre belastningsmodstand og tætningsevne.

2.1.1 Finslebet sømløs tyk tønde

Vi anvender varmtvalsede sømløse stålrør med indre præcisionshoningbehandling, tøndevægtykkelsen er tykkere end almindelige markedsmodeller. Tyk cylinder kan reducere cylinderdeformation under kontinuerligt højt tryk, og indvendig honing eliminerer ridser, som vil forårsage intern olielækage.

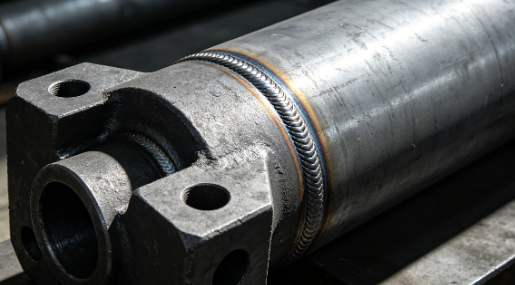

2.1.2 Integreret smedet gaffel og fuld penetrationssvejsning

Dobbelt gaffelknaster er smedet stål i ét stykke i stedet for tyndpladesplejsningssvejsning. Forbindelsespositionen mellem gaffel og tønde bruger 8-12 mm fuld penetration neddykket buesvejsning, svejsesømmen er tyk og ensartet, forhindrer effektivt knastrevne under kraftig sideværts kraft fra traktoren og trækløveren.

2.1.3 Tyk forkromet stempelstang

Stempelstangens overflade er præcisionsslebet og derefter belagt med 28-32μm hårdt kromlag. Tyk krombelægning giver stabil anti-rust og slidstyrke, belægningen vil ikke skalle af, selv under et års kontinuerlig mudret gårdarbejde.

2.1.4 Multi-type sammensat tætningssystem

Standardenheden bruger NBR gummitætninger til at matche konventionel hydraulikolie under normal temperatur. FKM fluorgummitætninger er valgfri opgradering til højtemperaturudstyr, der arbejder fra -20 ℃ til 180 ℃, blokerer fuldstændig intern og ekstern olielækage.

2.2 Standard for inspektion af fabrikslevering

Hver færdig svejset hydraulikcylinder med dobbelt gaffel skal bestå 1,5 gange overbelastningstrykholdtest i 30 minutter og fuld lufttæthedsinspektion før forsendelse. Vi registrerer testdata for hver cylinder og kan levere en komplet tryktestrapport til bulkordrekunder.

III. Brede anvendelsesscenarier

3.1 Matching af landbrugsmaskiner

Vores svejsede hydrauliske gaffelcylinder bruges i vid udstrækning på alle former for mobilt udstyr til landbruget, det dobbelte gaffelmonteringsdesign giver hurtig montering af stiftaksel uden ekstra tilbehør.

Vigtigste matchende udstyr: traktorløftearm, trækløverhydraulikcylinder, høballepresser, lille mejetærsker, gårdløftetrailer.

3.2 Matching af minikonstruktionsudstyr

Kompakt svejset dobbelt ørecylinder passer til små entreprenørmaskiner med begrænset installationsplads, stabil ydeevne under byggepladsstøv og vibrationer.

Vigtigste matchende udstyr: minigravemaskine hjælpecylinder, læsser vippecylinder, lille vejvalse, betonløfteblander.

3.3 Matching af logistik- og transportudstyr

Højlastbærende svejset gaffelcylinder er den almindelige udskiftningsdel til logistiske løftekøretøjer og lastningsudstyr på lager.

Vigtigste matchende udstyr: dump trailer hydraulisk cylinder, trækvogn løftecylinder, dock leveler svejset hydraulisk cylinder, sakse løfte bord ram.

3.4 Generelt matchning af industrielt tilpasset udstyr

Brugerdefineret størrelse svejset dobbelt gaffelcylinder kan tilpasses i henhold til tegninger af industriudstyr, velegnet til affaldsbehandling, materialeløft og udskiftning af udstyrsvedligeholdelse.

Vigtigste matchende udstyr: affaldskomprimator, materialeløftemaskine, lille hydraulisk presse, eftermarkedsreparationsudskiftning af hydraulisk ram.

IV. Komplet tekniske parametre

4.1 Faste standardspecifikationer

Inspektionsvare	Standard parameter
Borestørrelse	30 mm-200 mm (1,2 tommer-8 tommer)
Stang diameter	20 mm-120 mm
Slaglængde	50mm-3000mm
Nominel arbejdstryk	21 MPa (3000 PSI)
Standard handlingstype	Dobbeltvirkende
Standard tætningsmateriale	NBR gummi
Overfladebehandling	Mat sort anti-rust maling

4.2 Brugerdefinerede valgfri opgraderingsparametre

V. Fabrikskvalifikation, kvalitetskontrol og eksportpakning

5.1 Autoritative produktionscertificeringer

Hele vores hydrauliske cylinderproduktionslinje består ISO9001 kvalitetsstyringssystemcertificering, alle kraftige svejsede hydrauliske produkter opfylder CE industriel sikkerhedsstandard. Vi kan levere kopi af certificeringsdokumenter til kundefortoldning og fabriksrevision.

5.2 Komplet kvalitetskontrolsystem

Vi sætter et uafhængigt værksted for inspektion af råvarer, inspektionsstation for forarbejdning af halvfabrikata og tryktestrum for færdige produkter. Alle rå stålrør, smedede gaffel og tætningsdele vil blive kontrolleret før produktion, defekte råmaterialer vil blive afvist direkte for at undgå fejl i det færdige produkt.

5.3 Eksportstandardpakkeordning

Hver svejste hydraulikcylinder med dobbelt gaffel vil først blive belagt med antirustolie, pakket ind i plastfilm for at undgå havvandskorrosion under søtransport. Læg derefter i solid eksporttrækasse med fast skumpolstring for at forhindre kollision og deformation i langdistancelogistik.

VI. FAQ

Q1: Kan jeg tilpasse ikke-standard boring og slagsvejset dobbelt gaffelcylinder?

A1: Ja, vores tekniske team kan designe eksklusiv cylinderstørrelse i henhold til din udstyrstegning inden for 24 timer.

Q2: Hvad er det maksimale arbejdstryk for din standard svejsede gaffelcylinder?

A2: Standard nominel tryk er 3000PSI (21MPa), 35MPa højtryksopgraderet model er tilgængelig til minedrift med tung belastning.

Q3: Hvor lang er garantiperioden for den svejste hydrauliske cylinder med dobbelt gaffel?

A3: Vi yder 12 måneders garanti under normal korrekt arbejdstilstand, skader forårsaget af forkert betjening er ikke dækket af garantien.
