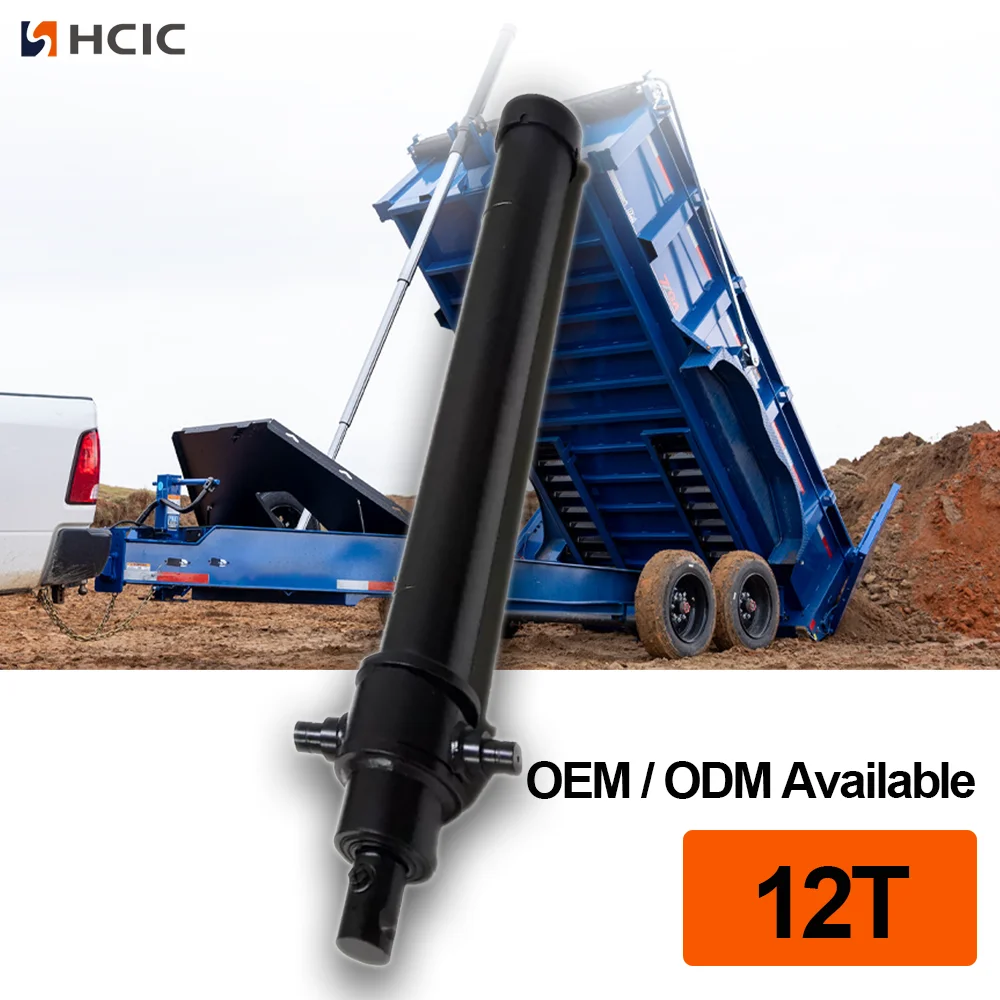

3TG-E90x1199 er en tre-trins undervogns teleskopisk hydraulikcylinder med 1.199 mm slaglængde, 220 bar maksimalt arbejdstryk og 5-14 tons katalogtippeområde.
Number of stages:
3 stadierWorking volume:
6,2 lMaximum working pressure:
220 bar3TG-E90x1199 er en tre-trins undervogns teleskopisk hydraulisk cylinder opført i HCIC-2026-kataloget. Dens kompakte undervognslayout er beregnet til tip-systemapplikationer, hvor cylinderen skal levere et langt slag, mens den forbliver i rummet under karrosseriet og chassiset.
Kataloget viser en slaglængde på 1.199 mm, 35 kg masse, 6,2 L arbejdsvolumen og et maksimalt arbejdstryk på 220 bar. Det giver også en vippekapacitet på 5-14 tons og de vigtigste L/A/B/C/D/E installationsdimensioner. Disse værdier understøtter en indledende tilpasningsdiskussion; de erstatter ikke en komplet trailerberegning.
| Parameter | Katalogværdi |
|---|---|
| Model | 3TG-E90x1199 |
| Antal etaper | 3 |
| Slagtilfælde | 1.199 mm |
| Masse | 35 kg |
| Arbejdsvolumen | 6,2 L |
| Maksimalt arbejdstryk |
220 bar |
| Katalogtipkapacitetsområde | 5-14 ton |
| Dimension L | 598 mm |
| Dimension A | 160 mm |
| Dimension B | 438 mm |
| Dimension C | 108 mm |
| Dimension D | 92 mm |
| Dimension E | 58 mm |
Ovenstående specifikationsværdier er transskriberet fra undervognens teleskopcylinderbord i det medfølgende HCIC-2026-katalog. Katalogets 5-14 tons tal er et anvendelsesområde, ikke en universel godkendelse af nyttelast for hver tipvogn.
Tre-trins undervognskonstruktion
3TG-E90x1199 bruger tre teleskopiske trin. Når de er trukket tilbage, hjælper de indlejrede trin med at holde cylinderpakken inden for undervognens installationsområde. Under forlængelse giver trinene den nødvendige bevægelse til en vippecyklus uden at kræve, at hele arbejdslængden er til stede i lukket position.
Scenearrangementet betyder også, at cylinderens kraft og hastighed kan variere under forlængelse. Det effektive areal ændres, efterhånden som forskellige stadier bliver aktive, så valget bør tage hensyn til belastning, hængselsgeometri, tipningsvinkel, pumpeflow og ventilindstillinger sammen.
Undervognsmontering er styret af mere end cylinderens lukkede længde. Køberen bør kontrollere vuggen eller støttearrangementet, stiftjustering, chassisfrigang og cylinderens bane, når karosseriet bevæger sig fra lukket til tippet position.
Kataloget viser L som 598 mm og dimensionerne A til E som henholdsvis 160, 438, 108, 92 og 58 mm. Disse mål skal sammenlignes med kundens rammetegning og monteringsarrangement. Cylinderen skal justeres gennem monteringsdesignet i stedet for at blive tvunget på plads af beslagsforvrængning.

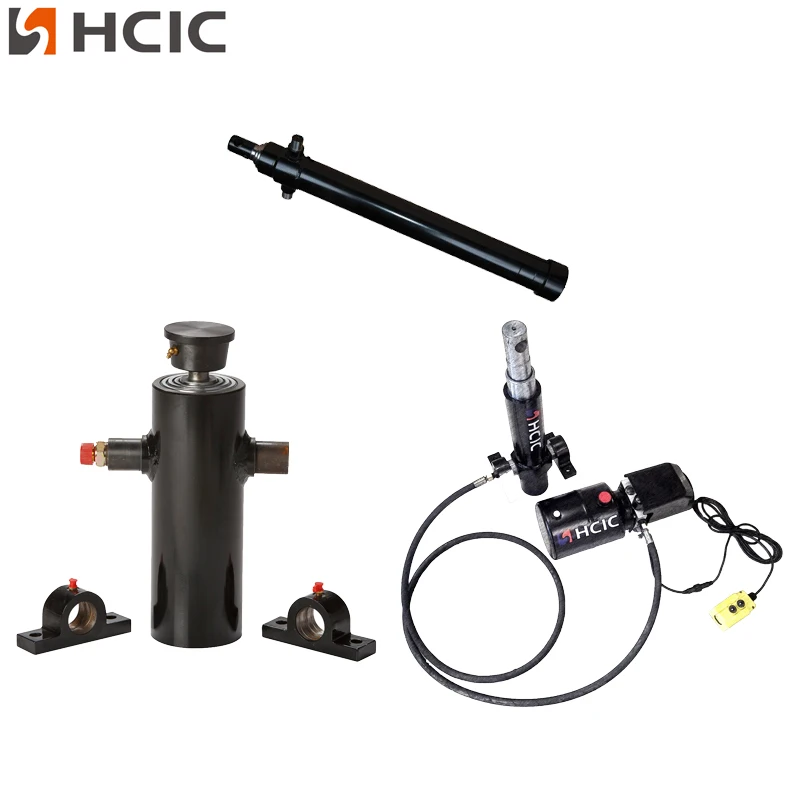

HCIC's katalog viser også tilbehør og støttemuligheder til undervognscylinderlinjen, herunder stang-øje- eller kugletilslutningsreferencer og en cylinderstøtteholder. Den nøjagtige tilslutning og støttearrangement for et 3TG-E90x1199-projekt bør bekræftes fra den aktuelle tegning i stedet for at antages fra en generel katalogillustration.
3TG-E90x1199 er opført med et maksimalt arbejdstryk på 220 bar. Denne værdi skal gennemgås sammen med pumpen, aflastningsventilens indstilling, hydraulikledninger, olierenhed, monteringsstruktur og den komplette tiplast.
Kataloget angiver en vippekapacitet på 5-14 tons. Dette område skal behandles som en kataloganvendelsesreference. Den faktiske egnethed afhænger af anhængerens karosseri, lastfordeling, hængselposition, tipvinkel, chassisstyrke, hydraulisk flow og driftsforhold.
En cylinder med den korrekte boring eller slaglængde kan stadig være uegnet, hvis monteringsgeometrien eller systemtrykket er forkert. Den fulde ansøgningsgennemgang bør derfor være afsluttet, før cylinderen bestilles.

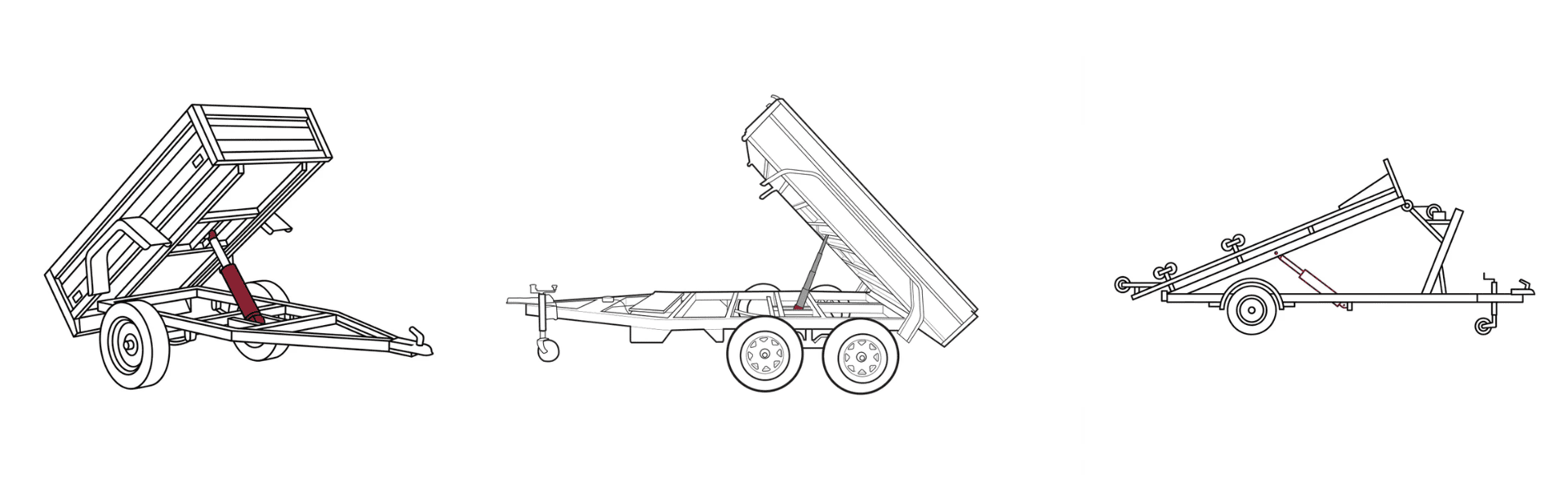

3TG-E90x1199 er relevant for tipvogns- og undervognstippesystemprojekter, der kræver en tre-trins cylinder med en slaglængde på 1.199 mm. Det kan overvejes til OEM-bygninger, udskiftningsarbejde og redesign af trailere, når den tilgængelige plads og systemkravene matcher katalogdataene.
Det medfølgende HCIC-katalog beskriver en undervognscylinderlinje med konfigurationer fra to til seks trin, men denne artikel fokuserer kun på 3TG-E90x1199-modellen. Andre modeller bør ikke bruges som erstatning for dets dimensioner eller driftsdata uden en separat teknisk gennemgang.
For et 3TG-E90x1199 tilbud eller udskiftningsvurdering, send:
- Trailertype og karosseridimensioner
- Påkrævet slaglængde og lukket installationsplads
- Chassis-, vugge- og beslagstegninger
- Pin- eller kugleforbindelsesdetaljer
- Information om pumpetryk og flow
- Slange- og portarrangement
- Vippevinkel og lastfordeling
- Billeder af den aktuelle cylinder og monteringsområde
- Påkrævet mængde og erstatningsstatus
Disse detaljer hjælper med at skelne en cylinderudskiftning fra et større problem med beslag, justering eller hydraulisk system.
3TG-E90x1199 er en defineret tre-trins undervogns teleskopisk hydraulisk cylinder med en 1.199 mm slaglængde, 220 bar maksimalt arbejdstryk, 6,2 L arbejdsvolumen og et katalogtippeområde på 5–14 tons. Dens 598 mm L-dimension og anførte A–E-mål giver et praktisk udgangspunkt for installationsplanlægning.
Det endelige valg bør baseres på det komplette trailersystem, ikke på slag eller tryk alene. Send undervognstegningen og hydrauliske data til HCIC for en projektspecifik gennemgang før køb.
HCIC udvikler og producerer hydrauliske cylindre og kraftenheder til køretøjer og industrielle applikationer. Til et 3TG-E90x1199-projekt kan HCIC gennemgå tegninger, målte dimensioner og hydrauliske krav til en OEM- eller erstatningsforespørgsel.
Anmod om en 3TG-E90x1199 anmeldelse:
