Hydraulisk skydecylinder til skraldebiler med baglæsser

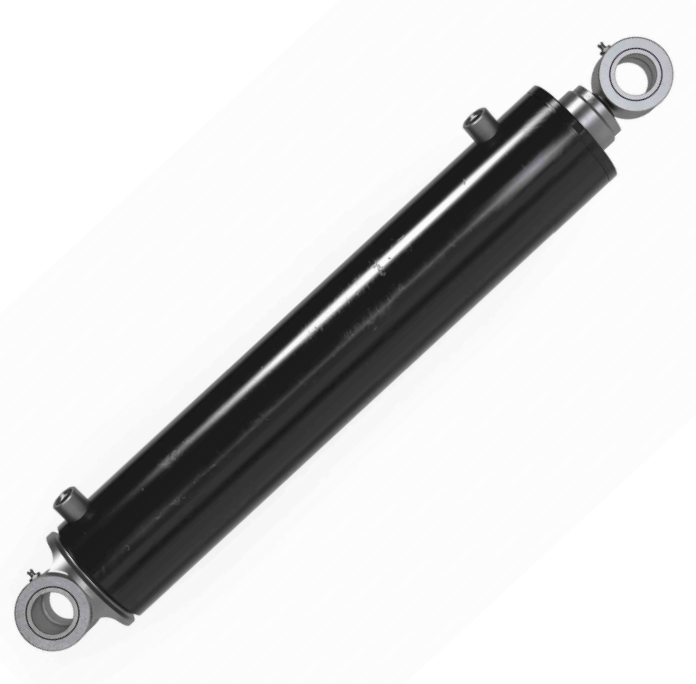

M-1419165 glidehydraulikcylinder er opført i HCIC-2026-kataloget under baglæsserens hydraulikcylindre. Dens katalogbeskrivelse er en glidecylinder med en 5-tommer boring, en 4-tommer stang og en 32,5-tommer slaglængde.

En hydraulisk glidende cylinder fungerer som en del af en baglæssers interne materialehåndteringsmekanisme. Det bør evalueres sammen med glidepladen, føringer, stifter, karrosseristruktur og hydraulikkredsløb. En hydraulikcylinder med samme nominelle boring er ikke automatisk en korrekt erstatning, hvis slaglængde, stangstørrelse, monteringscentre eller bevægelsesvej er forskellig.

---

I. M-1419165 Specifikationer

Katalogposten angiver ikke et modelspecifikt arbejdstryk, vægt, portspecifikation, lukket længde eller materialekvalitet for M-1419165. Disse detaljer skal bekræftes for den faktiske maskine og udskiftningskonfiguration.

---

II. Produktstruktur og driftslogik

M-1419165 bruger dimensionsforholdet mellem en 5-tommers boring og 4-tommers stang til at producere kontrolleret lineær bevægelse inden for en baglæssers glidemekanisme. Den store stangdiameter er en vigtig monteringsreference, fordi den påvirker stangsideområdet, styrearrangementet, monteringsforbindelsen og den tilgængelige frigang.

Den 32,5-tommer slaglængde beskriver cylinderens lineære vandring. Glidepladens faktiske bane afhænger af styreskinnerne, dreje- eller stiftplaceringer, mekaniske stop og formen på baglæsserens krop. Af den grund skal en udskiftningsgennemgang måle cylinderen i begge endepositioner, ikke kun sammenligne katalogets slaglængde.

Kataloget placerer M-1419165 i baglæsserens skraldebilsektion og identificerer den specifikt som en glidecylinder. Denne applikationsbeskrivelse hjælper køberen med at fokusere forespørgslen på glidebevægelse og guidejustering i stedet for at behandle delen som en industriel cylinder til generelle formål.

---

III. Installations- og udvalgstjek

Før du bestiller M-1419165, skal du gennemgå:

• Skydemekanisme:Bekræft, at cylinderen flytter den glidefunktion, som kræves af baglæsserens krop.
• Monteringscentre:Mål monteringsafstanden i den helt tilbagetrukne og helt udstrakte position.
• Boring og stangafstand:Tjek 5-tommers cylinder og 4-tommers stang mod styr, dæksler og nærliggende strukturer.
• Slagsti:Sammenlign 32,5-tommers katalogslag med glidepladens faktiske vandring og stop.
• Pin og beslag passer til:Registrer pindiametre, gaffelbredde, bøsningsdetaljer og beslagjustering.
• Hydraulisk kredsløb:Giv det eksisterende tryk, flow, ventil og portoplysninger til teknisk gennemgang.
• Vejledningstilstand:Efterse glidestyrene og karrosseristrukturen, før du installerer en udskiftningscylinder.
• Serviceadgang:Bekræft, at tætninger, stangoverflade, forbindelser og monteringspunkter kan inspiceres sikkert.

En glidecylinder bør ikke forventes at overvinde en bøjet guide eller fastlåst glideplade. Overdreven mekanisk modstand kan påvirke hele kredsløbet og kan få en lydudskiftning til at se ud til at være den forkerte del.

---

IV. Ansøgninger

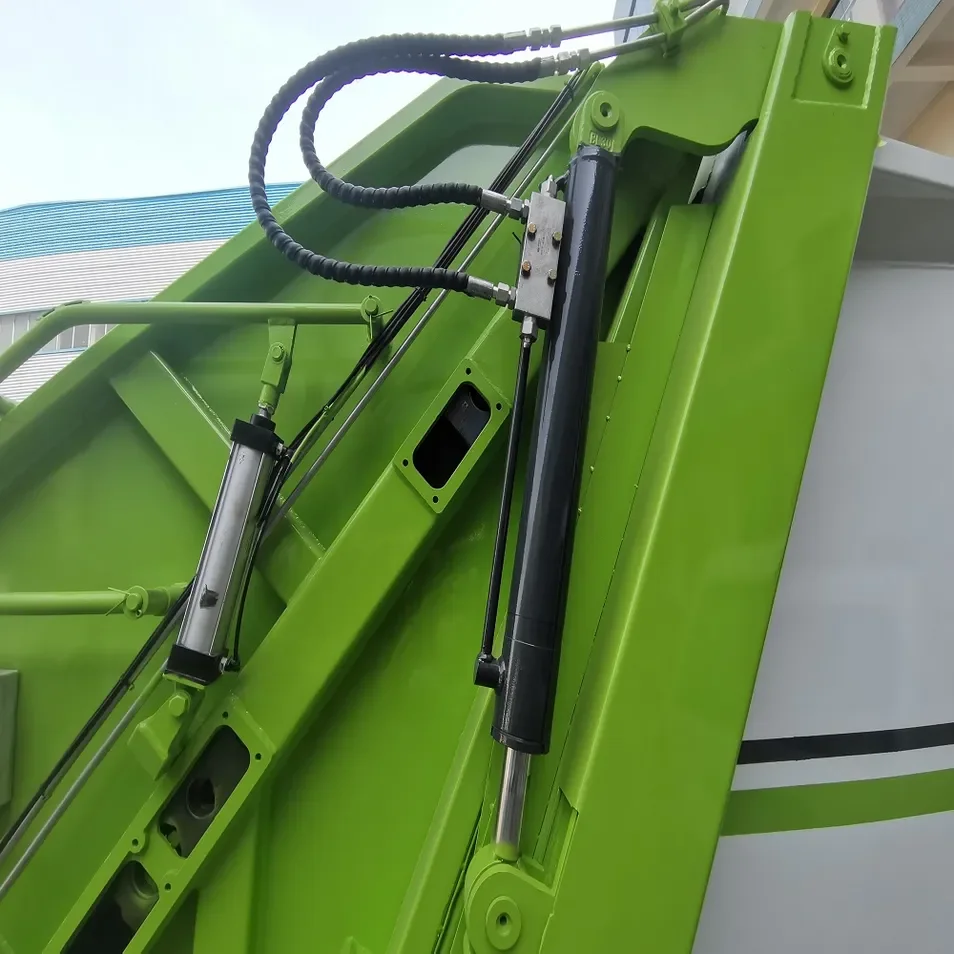

HCIC-kataloget viser M-1419165-skydehydraulikcylinderen til baglæsserens hydrauliksystemer. Det kan derfor overvejes til OEM-integration med baglæsser, indkøb af erstatningscylindre og flådevedligeholdelse, hvor modeldimensionerne og glidemekanismen er kompatible.

Applikationsmærket etablerer ikke en universel pasform. Baglæsserkroppe kan variere i styrearrangement, slædedimensioner, læssesekvens og hydrauliske kontroller. Disse forskelle bør gennemgås før køb.

---

V. Hvorfor modelbeskrivelsen betyder noget

Til køb af reservedele er "skydecylinder" mere nyttig end et generisk hydraulisk cylindermærke, fordi det forbinder komponenten til en specifik maskinfunktion. Køberen kan bruge denne beskrivelse til at organisere den tekniske forespørgsel omkring:

• Slide rejse
• Styring og pladebevægelse
• Monteringscenter dimensioner
• Kropsafstand
• Hydraulisk hastighed og tryk
• End-position kontrol

Denne funktion-første tilgang reducerer risikoen for at vælge en cylinder, kun fordi dens boring ligner den eksisterende del.

---

VI. OEM- og erstatningsforespørgselstjekliste

Send HCIC:

• Eksisterende M-1419165-fotografier eller navnepladedata
• Tegninger af baglæsser kropstype og glidemekanisme
• Boring, stang og slagbekræftelse
• Udvidede og tilbagetrukne monteringscentermål
• Pin, gaffel, beslag og bøsning detaljer
• Hydraulisk skematisk, tryk og flow information
• Port og slange arrangement
• Glideplade og styretilstand
• Driftscyklus og affaldsmaterialeforhold
• Mængde og destination

Hvis den originale cylinder er defekt, skal du inkludere billeder af stangen, cylinderen, monteringspunkterne og guiderne. Den omgivende mekanisme kan være relevant for udskiftningsgennemgangen.

---

VII. FAQ

---

VIII. Konklusion

M-1419165 glidehydraulikcylinder er en katalogdefineret glidecylinder til skraldebiler med baglæsser. Dens vigtigste identifikationsdata er en 5-tommers boring, en 4-tommers stang, en 32,5-tommers slaglængde og katalogbeskrivelsen "Slide Cylinder."

Disse værdier giver et praktisk udgangspunkt for OEM- og erstatningsforespørgsler, men en pålidelig beslutning kræver mere end en sammenligning. Indsend glidemekanismen tegning, monteringsdimensioner, hydraulikkredsløbsoplysninger og guidetilstand, så HCIC kan vurdere M-1419165 i forhold til det komplette affaldsbilsystem.

---
