HC-416 saksehejs til dumperanhængerløftesystemer med en 5-tommers boring, 16-tommers slaglængde, 5-11,4 tons katalogkapacitetsområde og 229 lb omtrentlig vægt.

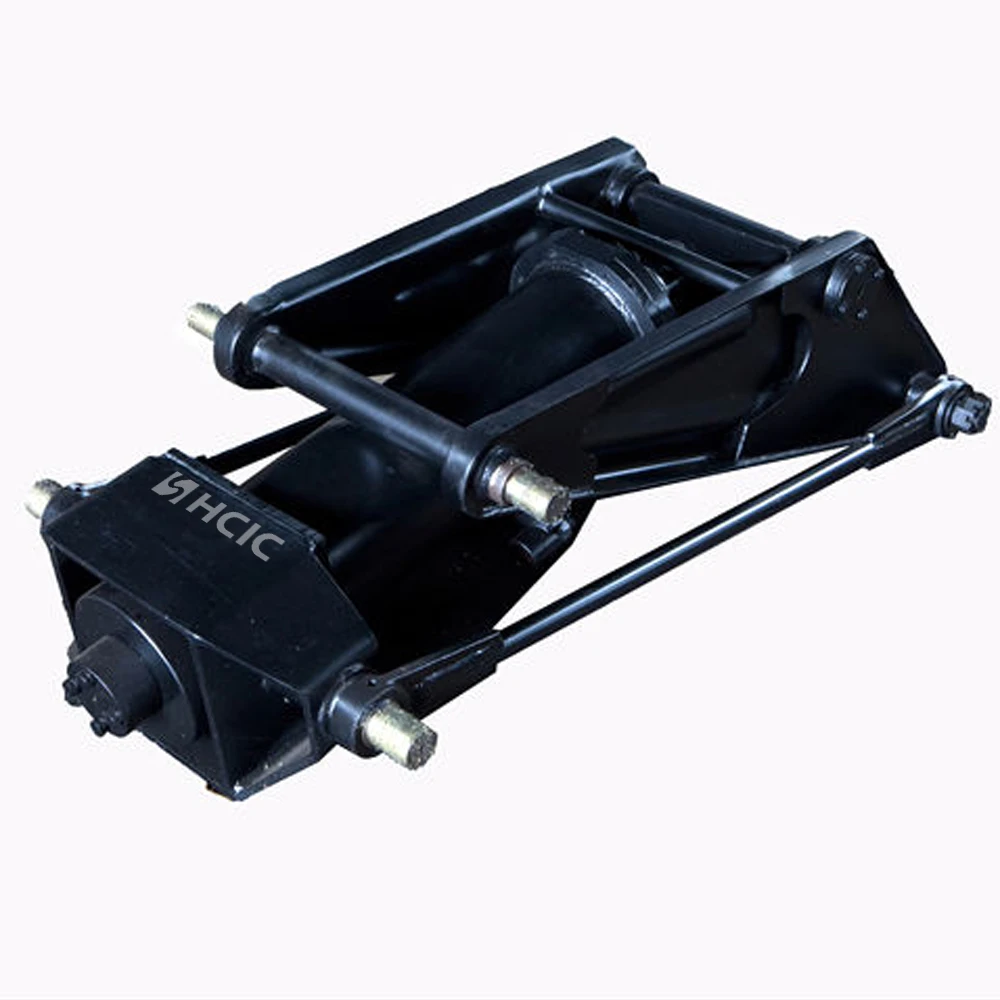

HC-416 er en sakseløfter, der er opført i HCIC-2026-kataloget for dumper-trailer løftesystemer. Den kombinerer en hydraulisk cylinder med en saksemekanisme, ramme og monteringskomponenter for at omdanne cylinderbevægelsen til en kontrolleret løft af dumpkroppen.
Denne model er et praktisk udgangspunkt for trailerbyggere og erstatningskøbere, som har brug for en kompakt hydraulisk tiptrailerhejs med en defineret dimensionel kuvert. Den endelige egnethed afhænger stadig af trailerens stel, kropsvægt, hængselposition, påkrævet tømningsvinkel og hydraulisk kredsløb.
| Parameter | Katalogværdi |
|---|---|
| Model | HC-416 |
| Produkttype | Sakseløfter til tipvogn |
| Kropslængde | 40,4 tommer |
| Bore | 5 tommer |
| Slagtilfælde | 16 tommer |
| Stang | 2 tommer |
| Monteringshøjde | 4,97 tommer |

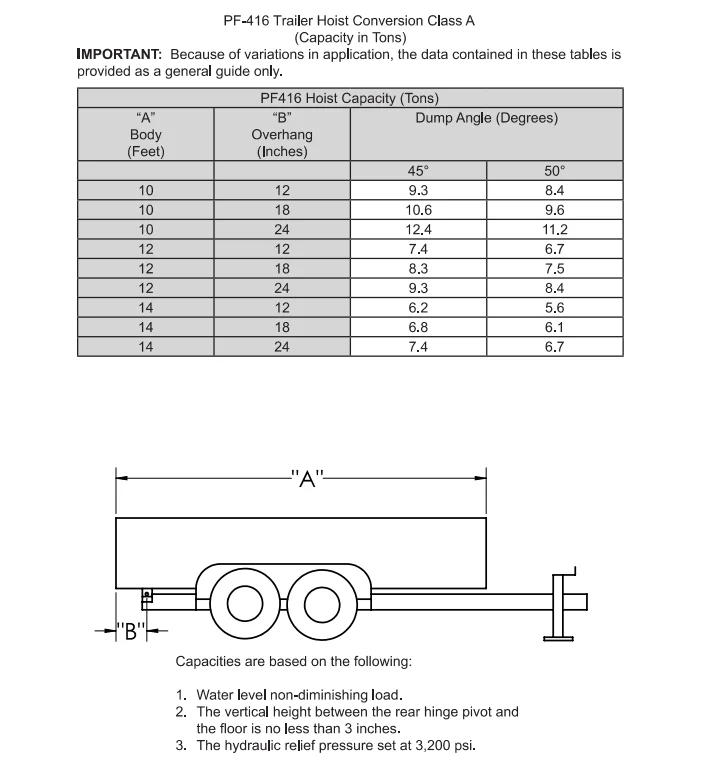

| Katalogkapacitetsområde | 5-11,4 tons |
| Omtrentlig vægt | 229 lb |
Værdierne ovenfor er transskriberet fra tabellen saksehejs til dumpertrailer i det medfølgende HCIC-2026-katalog, PDF side 15. Kapacitetsintervallet er en katalogreference til applikationsgennemgang, ikke en universel nyttelastværdi for hvert trailerdesign.
En direkte hydraulisk cylinder giver ikke altid den bedste løftegeometri til en trailerramme. En saksemekanisme ændrer forholdet mellem cylindervandring og kropsbevægelse, og hjælper løftesystemet med at arbejde inden for et defineret installationsrum.
HC-416 er relevant, når en bygherre har brug for en 5-tommers boring, 16-tommers hejsepakke til en trailer i katalogets 5-11,4 tons anvendelsesområde. Hejseværket bør gennemgås som en del af det komplette løftesystem i stedet for at vælges fra cylinderboringen alene.
Saksegeometrien, drejepositionerne og kropshængslet bestemmer, hvor meget kraft der når dumpkroppen på forskellige punkter i liften. En trailer, der er let at starte med at løfte, kan kræve en anden kraft og vinkel nær toppen af tømningscyklussen. Derfor er rammetegninger og bevægelsestjek vigtige før produktionsgodkendelse.
Kataloget viser en kropslængde på 40,4 tommer og en monteringshøjde på 4,97 tommer til HC-416. Sammenlign disse værdier med anhængerens ramme, tværvanger og ledig plads under dumpekroppen. Kontroller også frigangen, mens kroppen bevæger sig fra den lukkede position til den påkrævede tømningsvinkel.
5-tommers boring, 16-tommer slaglængde og 2-tommer stang beskriver hovedcylinderdataene, men de definerer ikke det komplette løfteresultat af sig selv. Saksearmene, drejetappene, kropshængslet og monteringsbeslagene påvirker alle den faktiske kraftbane.
Taljen skal monteres lige. Stramme eller forkert justerede drejetap kan skabe modstand, som det hydrauliske kredsløb ikke kan korrigere. Før testning skal du kontrollere, at stifterne sidder på plads, at beslagene er korrekt understøttet, og at saksearmene kan bevæge sig gennem den tilsigtede bue.

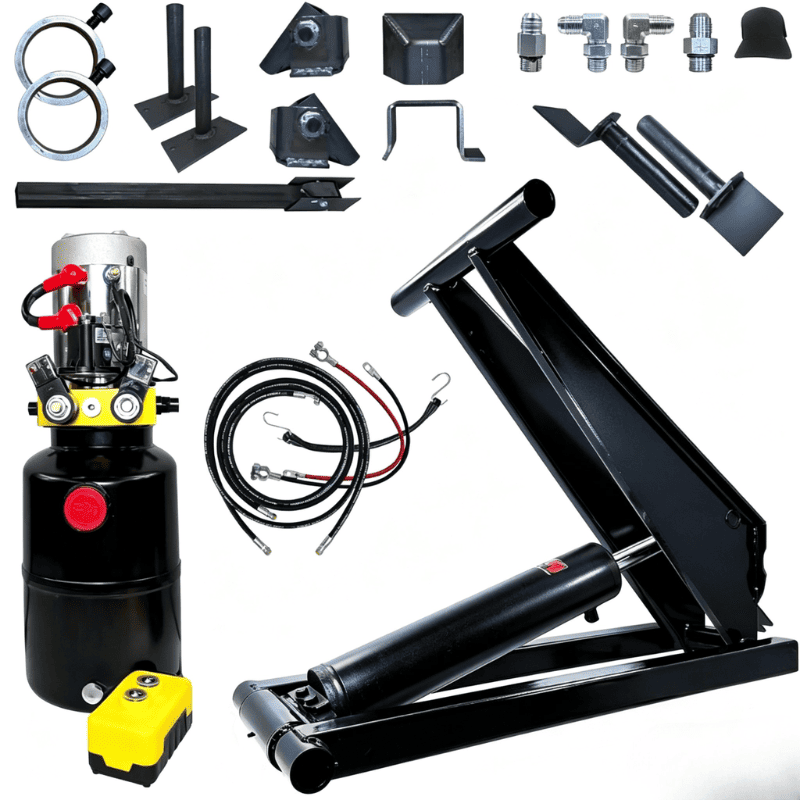

Kataloget beskriver sakse-hejsesæt med pumpe, ståltank, slange, fittings, lastreguleringsventil, propsæt og batterikabler. Den nøjagtige sætkonfiguration skal bekræftes for projektet. Pumpen, aflastningsbeskyttelsen, slangerne og reguleringsventilen skal matche cylinderen og trailerens driftskrav.
En laststyringsfunktion er vigtig i et tipvognsystem, fordi karrosseriet ikke må falde ukontrolleret, hvis tryk eller slangeforhold ændres. Udstyrsdesigneren bør gennemgå det faktiske ventilarrangement og installationsinstruktioner før idriftsættelse.

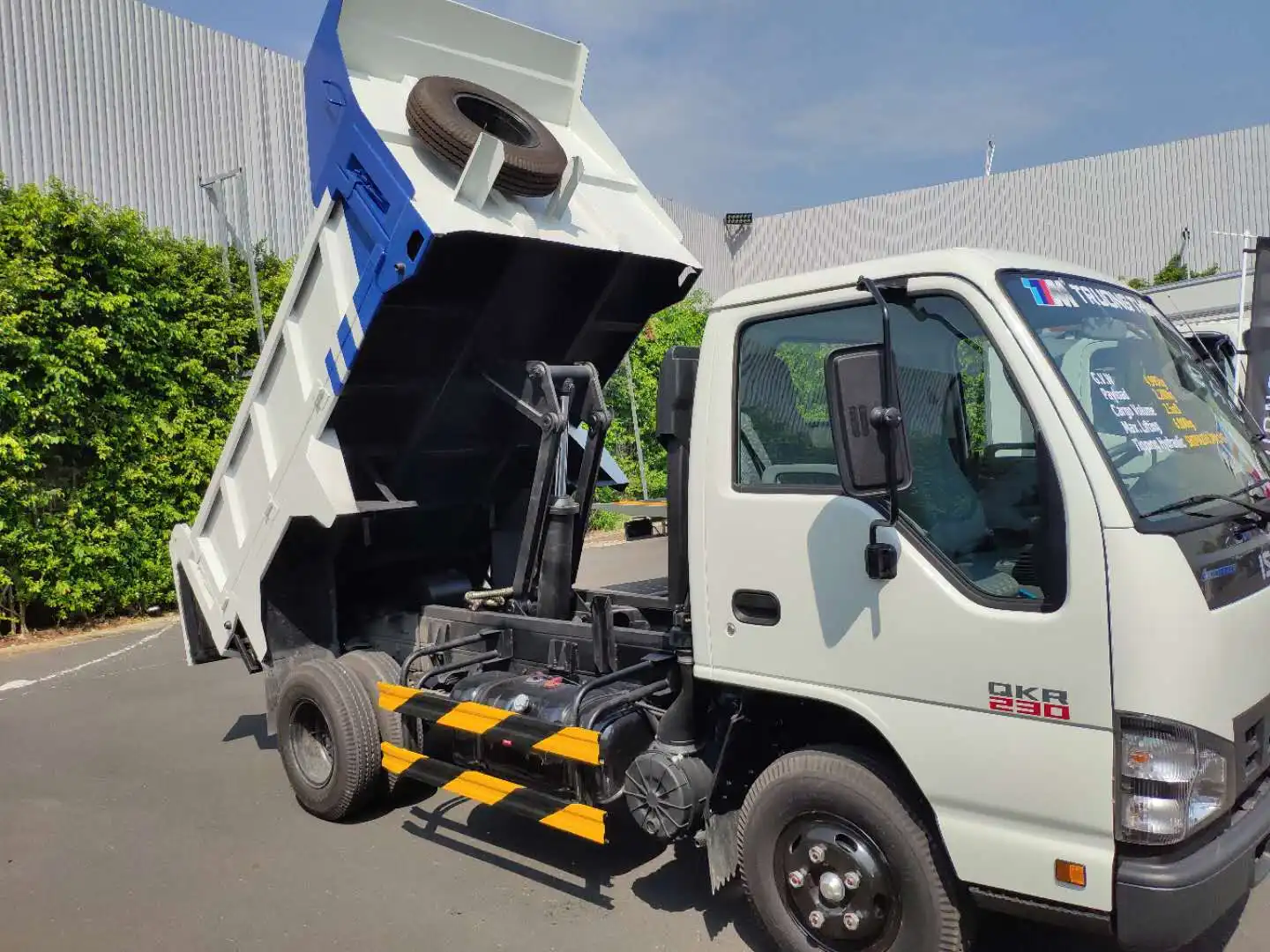

HC-416 kan komme i betragtning til OEM-opbygning af dumpertrailere, flådeudskiftning og traileropgraderinger, hvor den tilgængelige rammeplads og løftekrav matcher dens katalogdata.
Typiske projektdiskussioner omfatter enkeltakslede eller tandemakslede dumpertrailere, brugstrailere, landbrugstrailere og lette byggetrailere. Det korrekte valg afhænger af den faktiske kropsvægt, nyttelast, hængselsgeometri, ønsket tømningsvinkel og driftsmiljø.
Brug ikke 5-11,4 tons rækkevidde som en selvstændig godkendelse. Nyttelast, karrosseristruktur og lastfordeling kan ændre kræfterne i løftesystemet. En teknisk gennemgang bør gennemføres, før en anden hejs udskiftes med HC-416.
For et tilbud på HC-416 saksehejs eller udskiftningsgennemgang, send:
Disse detaljer gør det muligt at gennemgå hejsen, cylinderen og den hydrauliske kraftenhed som ét system.
HC-416 giver tipvognsbyggere en defineret sakse-hejs-model til at evaluere: 40,4-tommer kropslængde, 5-tommer boring, 16-tommer slaglængde, 4,97-tommer monteringshøjde og et katalogkapacitetsområde på 5-11,4 tons.
Send trailerlayout, løftebehov og hydrauliske data til HCIC for en projektspecifik gennemgang før bestilling
