Gennemgå Model 621 motorhejs til tipvogns katalogdimensioner, og kontroller anhængerrammeplads, monteringsgeometri, karrosserifrigang og serviceadgang, før du bestiller.

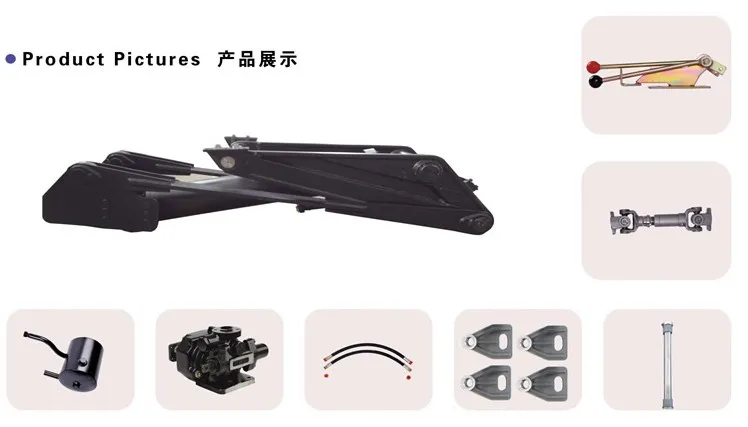

Model 621 motorhejs til tiptrailere er opført i det medfølgende American Power Hoists katalog til trailerløftesystemer. For en OEM-bygger eller erstatningskøber er det vigtige første trin dimensionsmontering: hejsen skal fungere med trailerrammen, dump-kroppens bevægelse, monteringspunkter og hydraulisk arrangement.

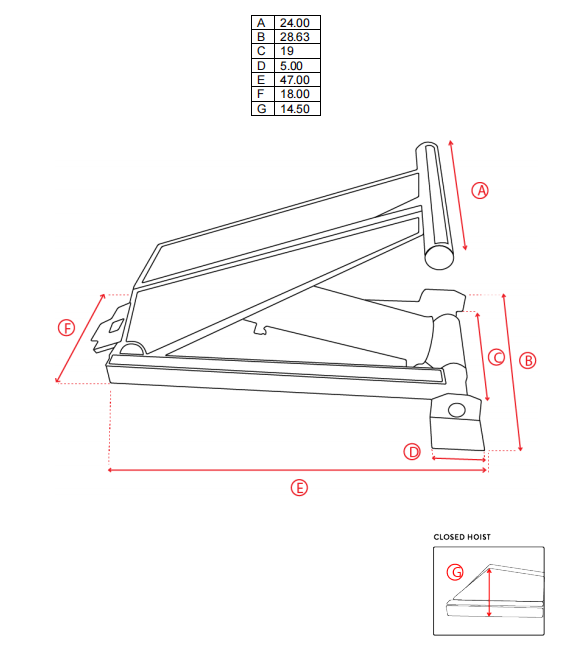

Model 621-siden giver syv dimensionelle referencer, A til G. Disse mål giver et praktisk udgangspunkt for en gennemgang af trailertegningen, før det endelige beslag, stift og forstærkningsdetaljer godkendes.
| Parameter | Katalogværdi |
|---|---|
| Model | 621 |
| Produktkategori | Elhejs |
| Dimension A | 24.00 tommer |
| Dimension B | 28,63 tommer |
| Dimension C | 19.00 inde |
| Dimension D | 5,00 tommer |
| Dimension E | 47,00 tommer |
| Dimension F | 18.00 tommer |
| Dimension G | 14,50 tommer |
Værdierne ovenfor er transskriberet fra Model 621-siden i det medfølgende katalog. Bekræft den seneste tekniske tegning mod den faktiske trailer før produktion eller udskiftningsgodkendelse.
En trailerhejs fungerer gennem en skiftende mekanisk vinkel. Den ledige plads under en lukket losseplads kan ændre sig, efterhånden som kroppen begynder at løfte sig. Rammetværvanger, beslag, hydraulikslanger og karrosseriets underside skal forblive fri under hele bevægelsen.
Af denne grund bør model 621 motorhejs vurderes som en del af det komplette løftesystem i stedet for at vælges alene efter modelnummer. Trailerens struktur, bageste hængselposition, monteringsarrangement og hydrauliske kredsløb påvirker alle den endelige installation.
Start med dimensionerne A, B og C, når du sammenligner hejsen med den tilgængelige plads mellem rammen og dumpelegemet. Mål den lukkede position, og gennemgå derefter kroppens bevægelsessti under løftecyklussen.
En statisk clearance-kontrol afslører muligvis ikke kontakt, der opstår, når kroppen roterer. En måltegning eller markerede installationsbilleder er mere nyttige end en enkelt måling taget fra den lukkede trailer.
Dimensioner D, F og G hjælper køber med at diskutere støtteplader, stiftpositioner og rammeforstærkning. De skal ikke behandles som en komplet beslagstegning. Det faktiske monteringsdesign skal tage højde for reaktionsbelastninger, stiftjustering, svejselayout og strukturen, der modtager løftekraften.
Supportarrangementet har også brug for tilstrækkelig adgang til inspektion, slangeføring og fremtidigt servicearbejde. En tæt installation er ikke automatisk en god installation, hvis rutineadgang er blokeret.
Dimension E er angivet som 47,00 tommer for Model 621. Sammenlign denne værdi med den tilgængelige installationslængde, den lukkede kropsposition og placeringen af nærliggende tværvanger eller udstyr.
Det overordnede arrangement bør også give plads til hydrauliske forbindelser og visuel inspektion. Den endelige godkendelse bør baseres på den seneste tegning og den komplette bevægelseskuvert.
Model 621 motorhejs til tiptrailere er relevant for løftesystemprojekter, hvor der kræves en defineret katalogmodel og dimensionsreference. Det kan blive gennemgået for OEM trailerbyggeri, udskiftningsarbejde og systemomlægninger, når de mekaniske og hydrauliske krav er bekræftet.
Den medfølgende Model 621-side viser dimensioner, men giver ikke en verificeret kapacitet, arbejdstrykværdi, levetidstal eller certificering for denne model. Disse detaljer skal bekræftes for det faktiske projekt og bør ikke udledes af modelnummeret.
For en OEM- eller erstatningsgennemgang, send:
Disse oplysninger hjælper HCIC med at evaluere montering uden at antage skjulte strukturelle eller hydrauliske detaljer.
Det er en kataloglistet krafthejs, der overvejes her til applikationer med tipvognsløftesystemer. Den endelige egnethed afhænger af trailerens struktur, monteringsarrangement og hydrauliksystem.
Kataloget viser A ved 24,00 tommer, B ved 28,63 tommer, C ved 19,00 tommer, D ved 5,00 tommer, E på 47,00 tommer, F ved 18,00 tommer og G ved 14,50 tommer.
| Parameter | Katalogværdi |
|---|---|
| Model | 621 |
| Produktkategori | Elhejs |
| Dimension A | 24.00 tommer |
| Dimension B | 28,63 tommer |
| Dimension C | 19.00 inde |
| Dimension D | 5,00 tommer |
| Dimension E | 47,00 tommer |
| Dimension F | 18.00 tommer |
| Dimension G | 14,50 tommer |
Der vises ingen verificeret kapacitetsværdi på den medfølgende Model 621-side. Kapaciteten skal vurderes i forhold til det komplette trailerdesign og projektkrav.
Ikke automatisk. Monteringspunkter, stiftcentre, frigang, karrosseribevægelser, hydrauliske forbindelser og rammestyrke skal alle kontrolleres, før der træffes en udskiftningsbeslutning.
Dimension E er angivet som 47,00 tommer. Det skal sammenlignes med den tilgængelige installationslængde, den lukkede kropsposition, serviceadgang og nærliggende rammeelementer.
Send modelreference, trailerdetaljer, målt installationsplads, placering af hængsler og stifter, fotografier eller tegninger, eksisterende hydraulikinformation og den nødvendige løftesekvens.
For et præcist tilbud, send trailertegningen, monteringsmål og tilgængelig hydraulikinformation til HCIC. Den endelige beslutning skal bruge den seneste tegning og det komplette løftearrangement.
Jinan Huachen Industrial Co., Ltd. (HCIC) udvikler og producerer hydrauliske cylindre og kraftenheder til køretøjer og industrielle applikationer. For et Model 621-projekt kan HCIC gennemgå de tilgængelige installationsoplysninger og identificere de tekniske detaljer, der er nødvendige for et OEM- eller erstatningstilbud.
Anmod om en model 621 krafthejsgennemgang:
