Model 516 motorhejs til tipvognsløftesystemer er en kompakt løfteløsning til tiptrailere med en 24-tommers kropsdimension og 39,25-tommers hejselængde til installationsplanlægning.
Model 516 motorhejs er en kompakt hejsemulighed til dumper-trailer løftesystemer. Dens katalogmål giver et praktisk udgangspunkt for at kontrollere rammeplads, hængselsgeometri og hydrauliske installationskrav, før en ordre afgives.

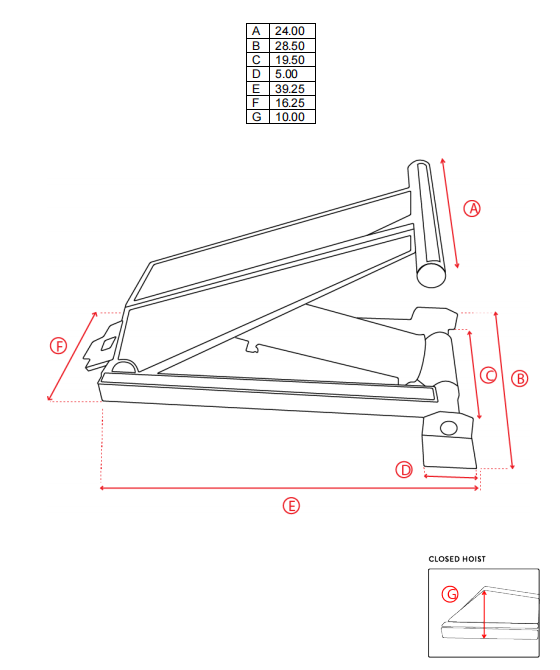

Model 516 motorhejs er opført i det amerikanske Power Hoists katalog med syv dimensionelle referencer, fra A til G. Disse mål hjælper en trailerbygger eller erstatningskøber med at sammenligne hejsen med det tilgængelige monteringsområde i stedet for at vælge udstyr alene ved løftekapacitet.
| Parameter | Katalogværdi |
|---|---|
| Model | 516 |
| Produktkategori | Elhejs |
| Dimension A | 24.00 tommer |
| Dimension B | 28,50 tommer |
| Dimension C | 19.50 tommer |
| Dimension D | 5,00 tommer |
| Dimension E | 39,25 tommer |
| Dimension F | 16,25 tommer |
| Dimension G | 10.00 in |
Disse er katalogmål. Tegningen skal kontrolleres i forhold til kundens faktiske ramme, omdrejningspunkter og monteringsmetode inden endelig godkendelse.
En dumper-hejs gør mere end at give løftekraft. Den skal passe mellem rammeskinnerne, arbejde med dumpelegemets geometri og efterlade tilstrækkelig plads til den bevægelige struktur. Model 516 motorhejs kan derfor evalueres i tre praktiske trin.
Start med dimensionerne A, B og C fra katalogtegningen. Sammenlign dem med den tilgængelige rammeplads og placeringen af dump-kropshængslet. En dimension, der ser acceptabel ud på papiret, kan stadig skabe interferens, når kroppen roterer, så hele bevægelsesbanen bør kontrolleres.
Dimensioner D, F og G hjælper køberen med at gennemgå hejsens monteringsforhold til trailerrammen og støttebeslagene. De korrekte monteringsplader, stiftcentre og forstærkningsdetaljer afhænger af trailerens design. De skal ikke gættes ud fra modelnummeret alene.
Dimension E er angivet som 39,25 tommer for Model 516. Denne måling er vigtig, når hejsen skal placeres under et dumplegeme med begrænset længde. Det bør gennemgås sammen med den lukkede position, kropsvinklen og den nødvendige plads til serviceadgang.
Brug af det nøjagtige modelnummer gør en OEM- eller erstatningsforespørgsel nemmere at behandle. Det giver leverandøren et klart referencepunkt, mens køber bekræfter trailerstruktur, monteringsarrangement og driftskrav.
For en udskiftningsanmodning skal køberen sende modelpladen eller katalogreferencen, fotografier af den eksisterende installation, de tilgængelige monteringsdimensioner og trailerens løftearrangement. Hvis den originale enhed er blevet ændret, er de opdaterede dimensioner mere nyttige end et gammelt modelnummer i sig selv.
Model 516 motorhejs er beregnet til diskussioner om dumper-trailer løftesystem, hvor et kompakt hejslayout og dimensionspasning er vigtigt. Den endelige egnethed afhænger af anhængerens karosseri, last, hængselposition, hydraulikkredsløb og strukturelt design. Katalogets dimensioner giver ikke i sig selv en løfteevnevurdering.
For at anmode om en monteringsgennemgang for Model 516 krafthejs, angiv:
- Trailertype og karosseridimensioner
- Ledig installationsplads
- Placering af hængsler og monteringsstifter
- Eksisterende hydrauliske komponenter, hvis dette er en udskiftning
- Påkrævet løftesekvens
- Fotos eller en måltegning af den aktuelle installation
- Driftsmiljø og forventet driftscyklus
Disse oplysninger giver HCIC mulighed for at gennemgå ansøgningen uden at antage detaljer, der ikke er vist i kataloget.
Model 516 motorhejs er bedst vurderet som en del af et komplet dumper-trailer løftearrangement. Dens katalogdimensioner – især 24,00-tommer A-dimensionen, 39,25-tommer E-dimensionen og 10,00-tommer G-dimensionen – giver købere et klart grundlag for at kontrollere installationspladsen. For et præcist tilbud, send trailertegningen og opmålte monteringsoplysninger til HCIC.
Jinan Huachen Industrial Co., Ltd. (HCIC) udvikler og fremstiller hydrauliske cylindre og kraftenheder til industri- og køretøjsapplikationer. For et Model 516-projekt kan HCIC gennemgå de tilgængelige installationsoplysninger og rådgive om de næste tekniske detaljer, der kræves for tilbud.
