Pin-pin montering tipcylinder til trailer

63-4402-104 er en 4000-serien pin-pin montering tip cylinder til trailer. Dens pin-til-pin monteringsformat gør det muligt for cylinderen at forbinde mellem to maskinmonteringspunkter uden at kræve en separat flange eller fodmonteringsarrangement.

Kataloget viser en 108,56 tommer (2757 mm) udvidet dimension, en 71,94 tommer (1827 mm) lukket dimension og en 3/4 NPTF-port. Cylinderen bruger også et selvudluftende design, forspændt V-pakning og en længere lejelængde beregnet til at understøtte stabil drift i monteringsarrangementet vist i kataloget.

Denne artikel dækker kun model 63-4402-104.

---

I. Tekniske specifikationer

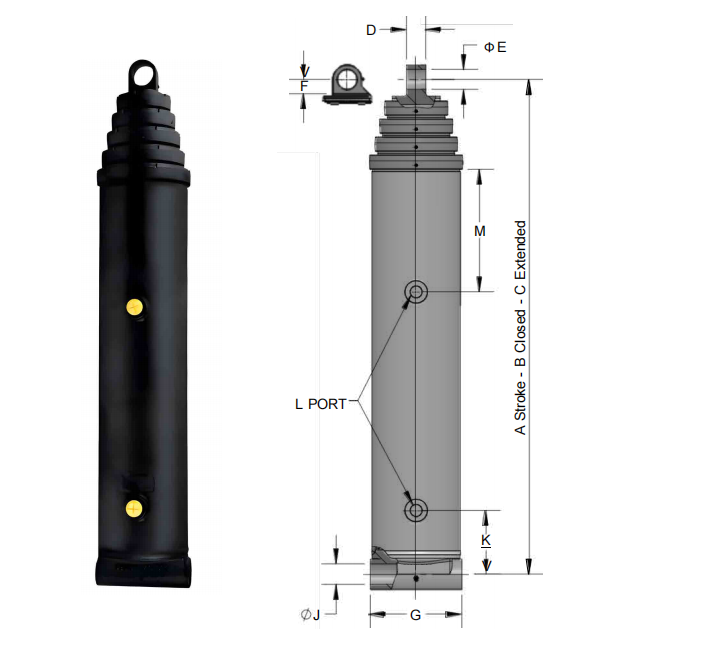

Bogstaverne A til M henviser til måltegningen i HCIC-kataloget. Bekræft den fulde installationstegning, stiftdimensioner, arbejdstryk og krav til hydraulisk kredsløb før bestilling.

---

II. Pin-Pin monteringsdesign

En pin-pin hydraulisk cylinder er installeret mellem to gaffel- eller knastpunkter. Cylinderhuset og stang-endeforbindelsen overfører maskinens belastning gennem stifterne. Dette layout er almindeligt, hvor aktuatoren skal følge bevægelsen af ​​et vippelegeme, led eller anden leddelt struktur.

Pasformen bestemmes af mere end de lukkede og udvidede dimensioner. Køber bør kontrollere:

- Pin-center afstande i begge ender

- Stiftdiameter og tilgængelig lejebredde

- Gaffelafstand og justering

- Hydraulisk portretning

- Slangebevægelse gennem hele slaget

- Mekanisk frigang omkring hovedet og stangenden

63-4402-104 bør vælges fra den godkendte måltegning i stedet for fra den samlede længde alene.

---

III. Konstruktionsfunktioner anført i kataloget

3.1 Selvblødende design

Kataloget identificerer et selvblødende design. I praktisk installationsarbejde kan dette være med til at reducere mængden af ​​indespærret luft, der forbliver i cylinderen under idriftsættelsen. Maskinkredsløbet skal stadig fyldes og renses i henhold til udstyrsproducentens procedure.

3.2 Re-Loaded V-Packing

Det angivne tætningsarrangement bruger forspændt V-pakning med en selvjusterende bølgefjeder. Kataloget identificerer også en strømførende "Z"-pakning som en mulighed. Den endelige tætningskonfiguration skal bekræftes for applikationens hydrauliske væske, temperaturområde og arbejdsbetingelser.

3.3 Hovedmøtrik med gevind

Den gevindskårne hovedmøtrik er angivet som en funktion for øget styrke og felttætningsjustering. Det giver også en praktisk servicegrænseflade, når tætningsinspektion eller justering er påkrævet. Enhver feltjustering skal følge den godkendte vedligeholdelsesprocedure og bør ikke erstatte trykisolering og sikker adskillelsespraksis.

3.4 Længere lejelængde

Kataloget angiver en længere lejelængde for stabilitet. I en pin-pin installation er vejledning vigtig, fordi aktuatoren følger en bevægelig struktur. Korrekt justering og korrekt stifttilstand er fortsat nødvendig; en længere lejelængde gør ikke cylinderen egnet til ukontrolleret sidebelastning.

---

IV. Arbejdsprincip

63-4402-104 konverterer hydraulisk tryk til lineær bevægelse. Når olie kommer ind i den passende port, virker tryk på stempelområdet og driver stangen udad eller indad. Stang-ende- og hætte-endestifterne overfører denne bevægelse til den tilsluttede vippemekanisme.

Den brugbare bevægelse er defineret af de lukkede og udvidede dimensioner i kataloget. Den hydrauliske ventil, pumpeflow, aflastningsbeskyttelse og maskingeometri bestemmer den faktiske hastighed og kraft, der er tilgængelig under drift.

Cylinderen bør ikke behandles som en selvstændig løfteanordning. Dens valg skal passe til det hydrauliske kredsløb og den mekaniske struktur, som det er fastgjort til.

---

V. Hovedproduktfordele

- Pin-pin montering til leddelt hydraulisk udstyr

- 108,56 tommer / 2757 mm kataloglistet udvidet dimension

- 3/4 NPTF hydraulisk port

- Selvblødende design opført af HCIC

- Forspændt V-pakning med selvjusterende bølgefjeder

- Valgfri spændingsførende "Z"-pakning opført i kataloget

- Gevindhovedmøtrik for øget styrke og felttætningsjustering

- Længere lejelængde for stabilitet

- Lukkede og udvidede dimensioner fås i både tomme- og millimeterenheder

---

VI. Anvendelse og tilpasning

Kataloget placerer 4000-seriens pin-pin cylinder under hydrauliske tipløsninger. 63-4402-104 kan overvejes til udstyr, hvor cylinderen skal monteres mellem to stifter, og den tilgængelige installationskonvolut matcher katalogets dimensioner.

Før du bekræfter monteringen, skal du gennemgå hele maskinens bevægelse. Cylinderen skal have tilstrækkelig frigang ved fuld tilbagetrækning og forlængelse, og stifterne skal forblive på linje, når tipkonstruktionen bevæger sig. Slangeføringen bør også kontrolleres, så 3/4 NPTF-forbindelsen ikke udsættes for vridning eller bøjning ud over slangeproducentens grænser.

---

VII. Oplysninger påkrævet for et tilbud

Send følgende oplysninger med din forespørgsel:

1. Maskintype og cylinderfunktion

2. Eksisterende pin-center dimensioner

3. Pindiameter og gaffelbredde

4. Nødvendige lukkede og forlængede længder

5. Arbejdstryk og pumpeflow

6. Hydraulikvæske og driftstemperatur

7. Portorientering og slangeføring

8. Påkrævet tætningsmulighed

9. Mængde og leveringsdestination

10. Eksisterende cylindertegning eller klare fotografier

En tegning er især vigtig, når udskiftningscylinderen skal passe til en eksisterende vippemekanisme.
