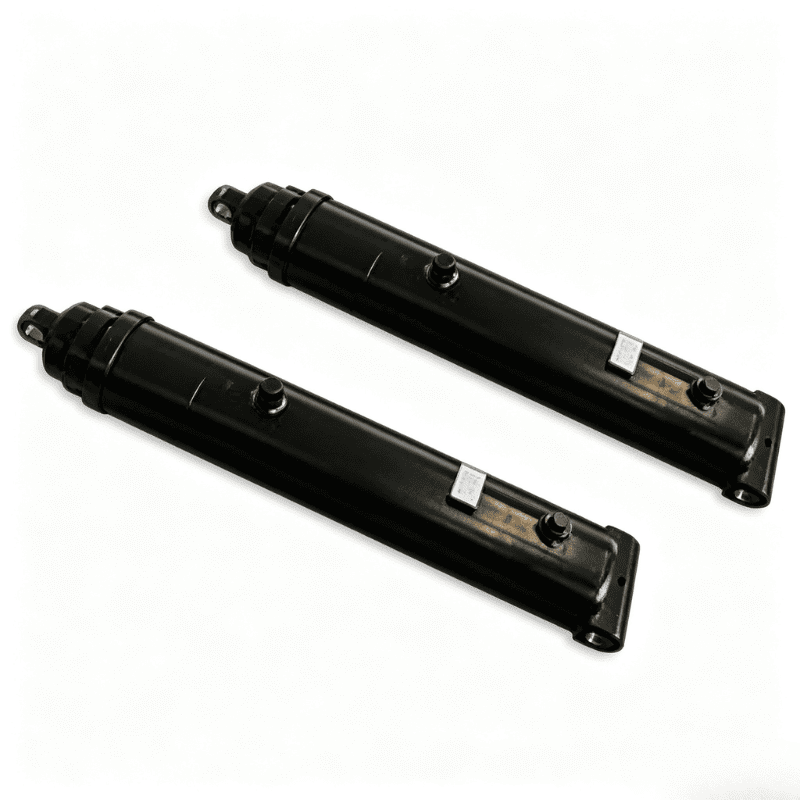

HCIC's 63-4402-120 er en pin-pin monteringshejsecylinder til dumper, med en 125,31-tommer forlænget længde, 3/4 NPTF-port og servicevenlig tætningssæt.
Hydraulic port:
3/4NPTFOil volume listed:
2,2 gal fyld / 9,4 gal forlængeListed weight:
250 lb63-4402-120 er en 4000-seriens pin-pin monteringshejsecylinder til dumper. Dens to-benede monteringsarrangement er beregnet til en leddelt maskininstallation, hvor cylinderen arbejder mellem faste monteringspunkter og følger bevægelsen af den tilsluttede struktur.
HCIC-kataloget viser en 125,31 tommer (3183 mm) udvidet dimension, en 84,19 tommer (2138 mm) lukket dimension og en 3/4 NPTF-port til denne model. Kataloget identificerer også et selvudluftende design, forspændt V-pakning, en felt-justerbar gevindhovedmøtrik og en længere lejelængde for stabilitet.
Denne artikel dækker kun model 63-4402-120.
| Parameter | 63-4402-120 specifikation |
|---|---|
| Produktserie | 4000 serien |
| Monteringsstil | Pin-pin montering |
| Dimension A | 84,19 tommer / 2138 mm |
| Dimension B | 41,12 tommer / 1044 mm |
| Dimension C | 125,31 tommer / 3183 mm |
| Dimension D | 1,50 tommer / 38 mm |
| Dimension E | 2,06 tommer / 52 mm |
| Dimension F | 2,00 tommer / 51 mm |
| Dimension G | 7,00 tommer / 178 mm |
| Dimension J | 2,06 tommer / 52 mm |
| Dimension K | 19,50 tommer / 495 mm |
| Dimension M | N/A i katalogtabellen |
| Hydraulisk port | 3/4 NPTF |
| Oliemængde opført | 2,2 gal fyld / 9,4 gal forlænge |
| Anført vægt | 250 lb |

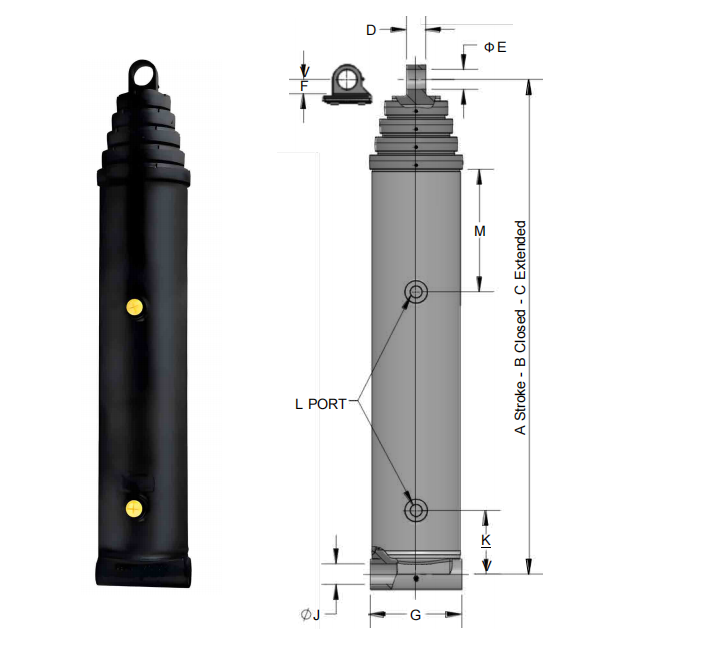

Målene bruger bogstaverne vist i HCIC-katalogtegningen. Bekræft den komplette tegning, stiftdetaljer, hydraulisk tryk og installationsafstande, før du afgiver en ordre.
63-4402-120 er installeret mellem to maskinstifter. Den ene ende forbindes til cylinderlegemet og den anden til stang-endemonteringen. Når det hydrauliske kredsløb forlænger eller trækker stangen tilbage, overfører stiftcentrene den lineære bevægelse til den tilsluttede vippemekanisme.
Monteringsarrangementet kræver nøjagtig montering. Før du udskifter en eksisterende aktuator, skal du kontrollere:
- Lukket og udvidet pin-center afstande
- Stiftdiameter og lejebredde
- Gaffeljustering gennem hele bevægelsen
- Portposition og slangebøjningsradius
- Frigang omkring hovedmøtrikken og stangenden
- Mekaniske stop og mulige sidebelastninger
En korrekt kataloglængde bekræfter ikke i sig selv, at cylinderen passer til maskinen. Den komplette monteringstegning skal godkendes inden produktion.
Kataloget identificerer et selvudluftende design for 4000-seriens pin-pin cylinder. Denne funktion kan hjælpe cylinderen med at frigive indespærret luft under idriftsættelse, når det hydrauliske system er fyldt og betjenes i henhold til udstyrsproceduren.
Systemet har stadig brug for passende påfyldning, luftfjernelse og olierenhedspraksis. Selvudblødning fjerner ikke behovet for at inspicere reservoiret, slangerne og forbindelserne.
Cylinderen er opført med forspændt V-pakning og en selvjusterende bølgefjeder. Kataloget identificerer også en strømførende "Z"-pakning som en mulighed. Det endelige tætningsarrangement skal bekræftes i henhold til hydraulikvæsken, temperaturen og driftsbetingelserne.
Den gevindskårne hovedmøtrik er angivet for øget styrke og felttætningsjustering. Dette giver vedligeholdelsespersonalet en defineret servicegrænseflade til tætningsrelateret arbejde. Før enhver serviceoperation skal det hydrauliske tryk isoleres, den tilsluttede struktur understøttes og maskinens sikre vedligeholdelsesprocedure følges.
HCIC angiver en længere lejelængde for stabilitet. Dette er relevant for en aktuator, der flytter en leddelt struktur mellem to stifter. Korrekt stiftjustering, gaffeltilstand og styring på maskinsiden er stadig påkrævet, fordi cylinderen ikke er beregnet til at kompensere for ukontrolleret sidebelastning.
Hydraulisk tryk virker på stemplet for at skabe lineær stangbevægelse. Cylinderens krop og stangende overfører denne bevægelse gennem de to stiftede forbindelser. Den hydrauliske pumpe og styreventilen bestemmer olieflowet, mens kredsløbets trykbeskyttelse begrænser driftsbetingelserne.
For model 63-4402-120 giver kataloget de lukkede og udvidede dimensionsværdier, der bruges til at kontrollere den tilgængelige slagkuvert. Maskindesigneren skal bekræfte, at tipkonstruktionen kan bevæge sig gennem hele sit område uden at binde, bunde ud eller tvinge cylinderen ind i en utilsigtet belastningsbane.
- Pin-pin montering til leddelt tipudstyr
- 125,31 in / 3183 mm kataloglistet udvidet dimension
- 3/4 NPTF hydraulisk port
- Selvblødende design opført af HCIC
- Forspændt V-pakning med selvjusterende bølgefjeder
- Valgfri spændingsførende "Z"-pakning opført i kataloget
- Gevindhovedmøtrik for øget styrke og felttætningsjustering
- Længere lejelængde for stabilitet
- Tommer og millimeter dimensioner til installationsplanlægning
4000-serien præsenteres i HCIC-kataloget som en hydraulisk tipløsning. Model 63-4402-120 er velegnet til overvejelse, hvor udstyret kræver en pin-pin-cylinder, og maskinens grænseflade matcher den angivne dimensionelle konvolut.
Køberen bør verificere belastningsvejen, stiftjustering, driftshastighed, tryk, olietype og slangeføring. Den længere udvidede dimension gør installationsplanlægningen særlig vigtig: Kontroller transport eller foldet position, fuld vippeposition og alle mellempositioner før montering bekræftes.
Angiv følgende detaljer for at få en projektspecifik gennemgang:
1. Maskintype og tipfunktion
2. Eksisterende lukkede og forlængede stiftcentre
3. Stiftdiameter, gaffelbredde og lejearrangement
4. Påkrævet arbejdstryk og pumpeflow
5. Hydraulikvæske og driftstemperatur
6. Portorientering og slangeføring
7. Krav om tætningspræference eller væskekompatibilitet
8. Mekanisk stop- og frigangsinformation
9. Mængde og destination
10. Eksisterende tegning, prøvemål eller fotografier
Disse detaljer gør det muligt at kontrollere cylinderdimensionerne mod den faktiske maskine i stedet for alene mod et nominelt modelnavn.
HCIC fremstiller hydrauliske cylindre og hydrauliske kraftenheder til industrielle applikationer. Dens officielle hjemmeside præsenterer standard, specialfremstillede og brugerdefinerede hydrauliske løsninger.
For et 63-4402-120-udskiftnings- eller OEM-projekt skal du sende den eksisterende cylindertegning og maskingrænsefladedetaljer. HCIC kan gennemgå monteringen og bekræfte den endelige konfiguration før produktion.
For model 63-4402-120, send maskintegning, stiftdimensioner, driftsbetingelser og påkrævet mængde til HCIC til teknisk gennemgang.
