Efterhånden som producenter af kommercielt udstyr skifter fra forbrændingsmotorer til 48V, 96V og 350V batteri-elektriske køretøjer (BEV), står ingeniører i drivlinjen over for en uventet flaskehals: modstand mod parasitvæsker.
På en traditionel dieselgraver eller hjullæsser overvinder en dieselmotor med højt drejningsmoment nemt den indre cylindertætningsfriktion. Operatører bemærker sjældent den mekaniske modstand forårsaget af aggressive, højt forbelastede elastomerforseglinger, der klemmer mod standard-slebne ståltønder.
På en batteridrevet kompaktgraver eller elektrisk renovationsbil er der dog ingen spildte hestekræfter til overs. Standard industrielle cylindertætninger bruger mellem 12 % og 18 % af den samlede batterienergi ombord, hvilket simpelthen overvinder intern tætningsklemning og mekanisk brudmodstand.
Dette energidræn har accelereret efterspørgslen efter lavfriktion i hele industrienHydrauliske cylindrefor batteri-elektrisk konstruktionsudstyr og nul-emission flåder. Ved at erstatte ældre højfriktionspakninger med hydrodynamiske mikroprofilerede tætninger og sub-mikron rullepolerede rør, får moderne elektriske maskiner op til 45 minutters ekstra arbejdstid pr. batteriopladning.
| Teknisk parameter | Standard dieselcylinder | BEV lavfriktionscylinder |
|---|---|---|
| Intern Breakout Friktion | 8,0 til 14,5 bar | 1,2 til 2,8 bar |
| Overfladefinish for rørets indre boring | Ra 0,4 til 0,8 μm | Ra 0,1 til 0,2 μm (SRB) |
| Low-Speed Stick-Slip-tærskel | Under 15 mm/sek | Under 1,0 mm/sek |
| Primær stangtætningsprofil | Tung forudindlæst U-Cup | Lavfriktions tandemtrin |
| Parasitisk energitabsforhold | 12% - 18% af pumpeydelse | 3% - 5% af pumpeydelse |
| Væskekompatibilitet | Standard mineralolie | Bio-HEES Syntetisk & AW46 |
| Driftstemperaturområde | -20°C til +80°C | -40°C til +100°C |
Hver gang en elektrisk pumpe-inverter ramper op for at flytte en hydraulisk bom, skal den overvinde "breakout-friktion" - den statiske klæbekraft mellem stangtætningen og kromstempelstangen. På konventionelle cylindre tvinger denne indledende trykspids den elektriske motor til maksimal strømstyrke, før den mekaniske bevægelse overhovedet begynder. I løbet af et 8-timers skift, der involverer tusindvis af små gravecyklusser, forener disse mikrospidser til massiv batteriafladning.
Når en operatør udfører finjustering eller delikat rørlægning ved hastigheder under 5 mm/sek., griber standard gummitætninger fat i og frigiver metalstangen ujævnt, hvilket forårsager rykkende bomsvingninger. Hydrauliske cylindre med lav friktion til batteri-elektrisk konstruktionsudstyr og nul-emissionsflåder inkorporerer selvsmørende PTFE-bronze eller modificerede polyurethanglideringe med mikroskopiske hydrodynamiske oliebeholdere, hvilket sikrer sømløs, vibrationsfri bevægelse selv ved ultralave hastigheder på 05 mm.
[ Micro-Hydrodynamic SRB Honing ] → Ra 0,1-0,2 µm overflade bevarer mikrooliefilm
↓
[ Low-Breakout tandemkirtler ] → PTFE-komposit trintætninger reducerer friktionen med 70 %
↓
[ Integrerede regenventilblokke ] → Genindvinder returolie for at reducere invertertrækket

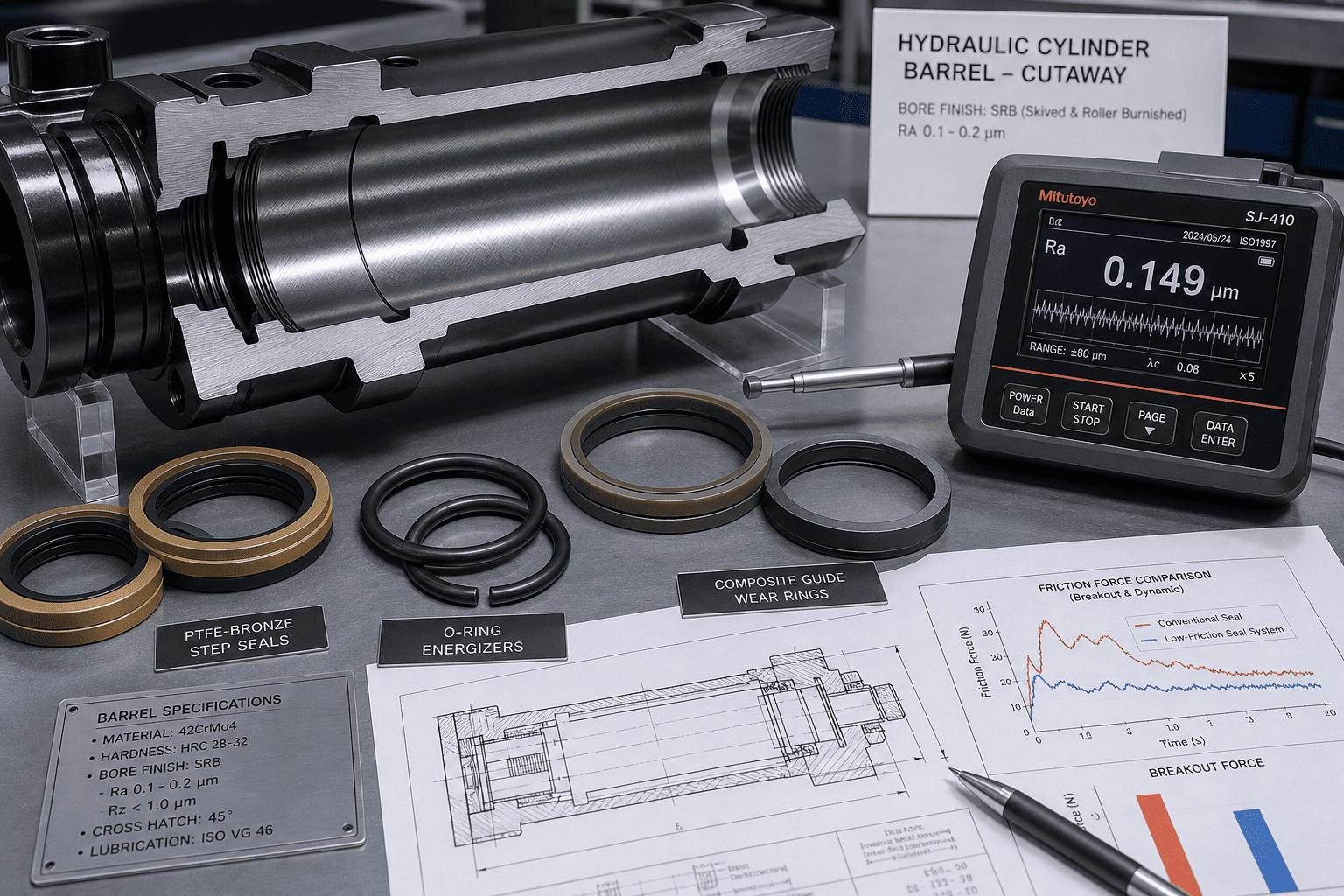

At reducere friktionen betyder ikke at skabe en ultratør spejloverflade; det kræver mikroskopisk olieretention. HCIC bruger avanceret udskæring og rullepolering for at opnå en indre overfladeruhed på Ra0,1-0,2 µmmed en tværskraveret plateaustruktur. Dette plateau rummer et mikroskopisk væskegrænselag, der forhindrer tør metal-til-forsegling gnidning under kold morgen elektrisk opstart.
I stedet for at stole på en enkelt, stramt sammenpresset polyurethan U-skål, bruger lavfriktionsdesign en tandemforseglingspakke. Den primære tætning har en dynamisk trinprofil, der aktiveres af en O-ring med reduceret radial interferens, hvilket skærer friktionen med over 70 %, mens den opretholder nul-lækage væskeindeslutning op til 250 bar.

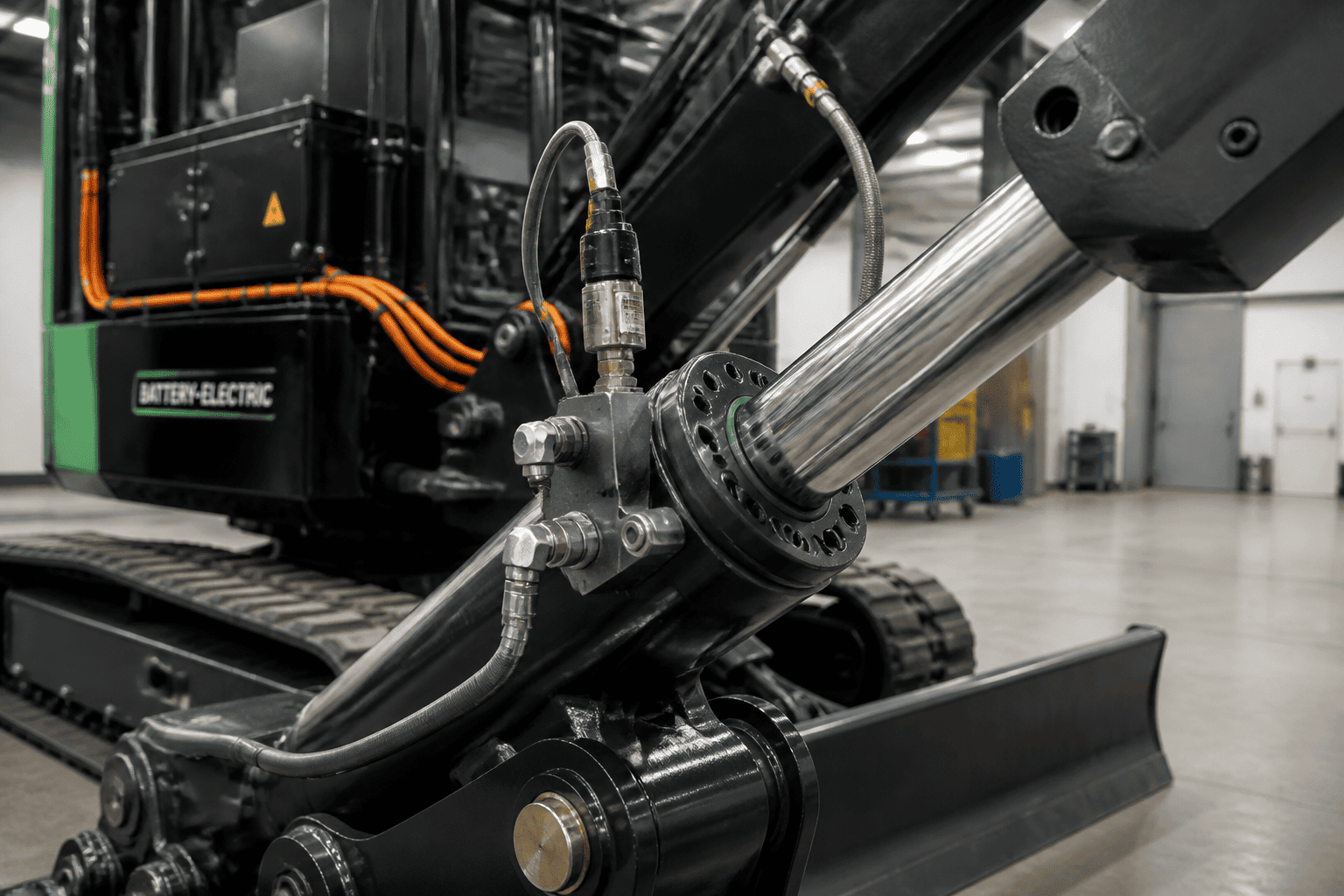

For yderligere at spare elektriske kilowatt-timer kan lavfriktionscylindre udstyres med integrerede bomsænkende regenerative ventiler. Under udrevet sænkning tvinger tyngdekraften væske fra stempelsiden direkte tilbage til stangsiden uden at cirkulere gennem hovedretningsventilen, hvilket reducerer den elektriske motorbelastning til næsten nul under returslag.
Hvis du eftermonterer eksisterende udstyr eller fejlfinder dårlig batterilevetid på en elektrisk maskine, skal du følge denne værkstedstest:
1. Afbryd ekstern mekanisk forbindelse:Løsn stangøjet, så cylinderen bevæger sig helt ubelastet.Efterhånden som de globale emissionsbestemmelser strammes på tværs af bykonstruktionszoner, er lavfriktionshydrauliske cylindre til batteri-elektrisk konstruktionsudstyr og nul-emissionsflåder ved at blive standardspecifikationer for kompakte læssere, minigravere og elektriske affaldskasser.
HCIC samarbejder direkte med BEV-udstyrsmontører og væskekraftingeniører for at konfigurere brugerdefinerede lavfriktionscylindre, der er tilpasset specifikke spændingsbusser og driftscyklusser. Vi leverer tilpassede slaglængder, integrerede positionsfeedback-sensorer (LVDT / Hall-effekt) og 3D CAD-modeller til øjeblikkelig vurdering af drivaggregatets emballage.
Kontakt HCIC for at evaluere lavfriktionsprototypecylindre til din nul-emissionsmaskineserie.
