Når enhydraulisk cylinderbegynder at lække, er det første svar ofte at bestille en ny tætning. Det kan genoprette maskinen kortvarigt, men det forklarer ikke, hvorfor den originale forsegling fejlede. Hvis stangen er ridset, rillen er beskadiget eller tætningen er installeret forkert, kan en ny tætning svigte samme sted.
Før du rengør delene, skal du registrere lækagestedet, driftstilstanden, cyklusretningen, væsketemperaturen og tiden siden sidste reparation. Fotografer den udvendige lækage, og marker orienteringen af de fjernede dele. Små detaljer kan forsvinde under demontering.
En fejlvurdering bør skelne synligt bevis fra antagelser. En beskadiget forsegling kan vise, hvad der skete ved kontaktfladen, men den identificerer muligvis ikke den oprindelige årsag i sig selv.
Væske, der optræder omkring stangen ved kirtlen, retter sædvanligvis opmærksomheden mod stangtætningen, viskeren, guiden, stangens overflade eller kirtlens tilstand. Kontroller, om lækagen opstår under forlængelse, tilbagetrækning, tomgang eller alle tre tilstande.
Væske ved pakdåseforbindelsen kan være relateret til en statisk tætning, fastgørelsesanordnings tilstand, samlingsoverflade eller monteringsproblem. Giv ikke automatisk skylden på den dynamiske stangtætning, når væsken kommer fra en stationær grænseflade.
En cylinder kan miste holdeevnen eller drive uden synlig ekstern olie. Mulige årsager omfatter beskadigelse af stempeltætningen, slid mellem stemplet og røret, ventillækage eller et problem på systemniveau. En kontrolleret test er nødvendig, før cylinderen identificeres som den eneste årsag.

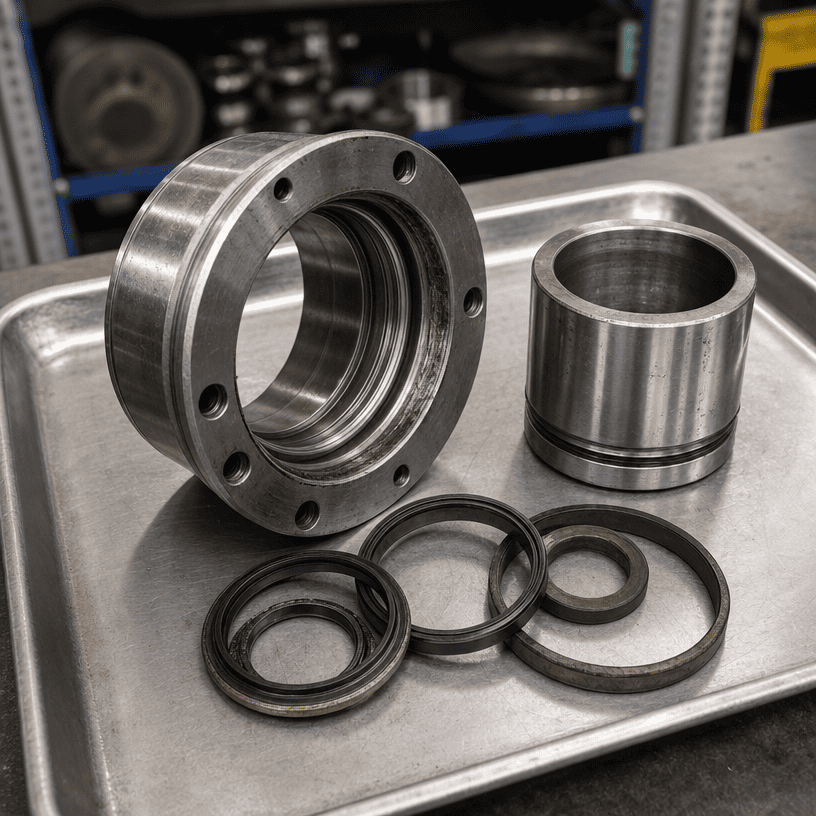

Hold de fjernede forseglinger i den rækkefølge og retning, som de kom ud. Adskil stangtætninger, viskere, føringsringe, stempeltætninger og statiske tætninger. Brug ren emballage og afmærk stangenden, tryksiden og installationsretningen, hvor det er kendt.
Stræk ikke en elastomertætning unødigt under fjernelse. Skær ikke gennem det nøjagtige område, der skal inspiceres. Hvis en segl er fragmenteret, skal du beholde alle genvundne stykker og notere, om der manglede materiale.
Formålet med dette trin er enkelt: forseglingen skal forblive bevis, ikke blive en usporbar reservedel på en snavset bænk.
En afrundet læbe kan indikere langvarig glidekontakt, men det skal fortolkes sammen med stangens tilstand, smøring og driftshistorik. Et glat udseende alene beviser ikke for stort tryk eller forkert materiale.

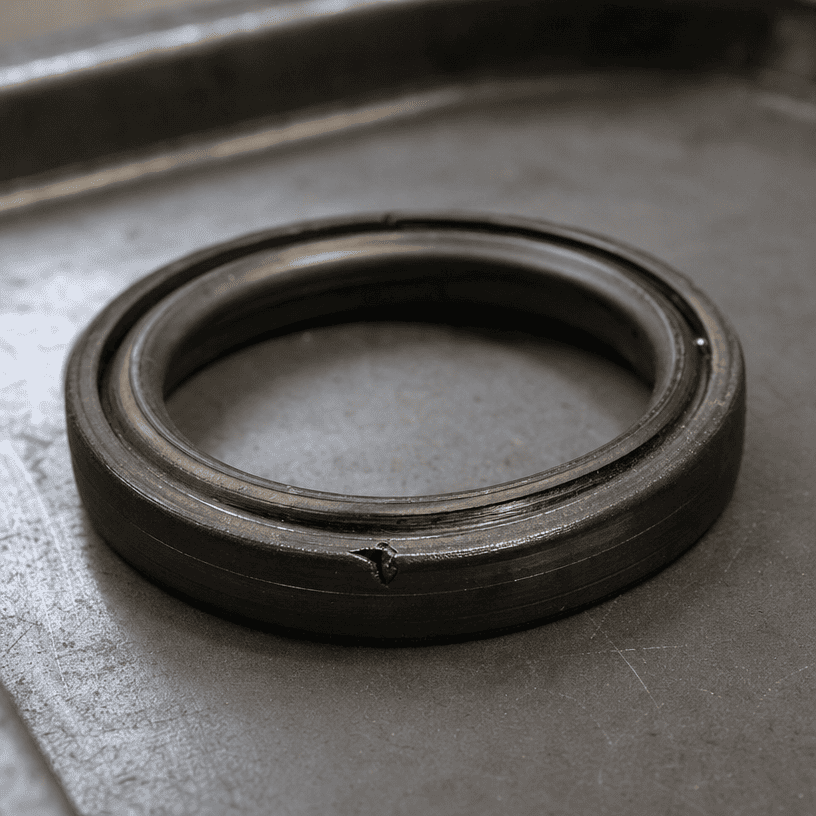

Et rent snit kan pege på installationsskader, en skarp kant, et gevind eller en kilegang, der krydser forseglingen, eller et fremmedlegeme, der indføres under samlingen. Undersøg stien, der bruges til at installere tætningen i stedet for at udskifte tætningen uden at kontrollere indgangsgeometrien.
En tætning, der er blevet tvunget ind i et mellemrum, kan vise en tynd trukket kant, en klemt sektion eller manglende materiale. De mulige bidragsydere omfatter for stor spillerum, trykforhold, beskadigede riller, forkert tætningsorientering eller en inkompatibel tætningsprofil.
Hærdning eller revner kan være forbundet med temperaturpåvirkning, ældning, kemisk uforenelighed eller uegnet opbevaring. Bekræft væsken, temperaturhistorikken og opbevaringsbetingelserne, før du vælger en erstatningsblanding.
En opsvulmet forsegling kan indikere væskeinkompatibilitet, kontaminering eller temperatureksponering. Den korrekte diagnose kræver det originale tætningsmateriale, væskespecifikation og driftshistorik. Identificer ikke forbindelsen ud fra udseende alene.
Partikler presset ind i tætningskanten kan skabe en lækagebane og kan ridse den parrende overflade. Efterse stangen, røret, viskeren, væskerenheden og samlingsområdet. Udskiftning af tætningen uden at fjerne kilden til partiklerne efterlader fejlmekanismen på plads.
Kontroller stangen for langsgående ridser, huller, korrosion, kromskader, buler og et poleret bånd, hvor tætningen løber. Kør kun en ren klud over overfladen efter at have fulgt stedets sikkerhedsprocedure; en ru kant kan beskadige kluden og inspektøren.
En stang kan se lys ud og stadig have en defekt, der skærer tætningslæben over. Visuel inspektion bør understøttes af passende måling, når påføringen er kritisk, eller overfladeskaden er svær at bedømme.
Undersøg forskruningsboringen, styreoverfladen og tætningsrillerne for grater, slid, ridser og forvrængning. Styringen styrer stangens position; hvis den er slidt, kan tætningen blive tvunget til at optage bevægelser, som den ikke er designet til at absorbere.
For intern lækage eller ustabil fastholdelse skal du inspicere røret, stempeltætningen og slidoverfladerne. Se efter ridser, usædvanlige kontaktbånd og skader koncentreret på den ene side. Disse skilte kan indikere justering eller belastningsproblemer, men konklusionen bør være baseret på den komplette samling.
| Bevis | Mulig retning for undersøgelse |
|---|---|
| Et skarpt snit ved installationsstien | Grater, gevind, kilespor eller ukorrekt installationsværktøj |
| Skader rundt om hele tætningens omkreds | Pasform, tryk, spillerum, materiale eller driftstilstand |
| Ensidigt slidbånd | Styreslid, justering, stangafbøjning eller ujævn kontakt |
| Partikel sporer nær læben | Viskerydelse, væskerenhed eller samlingsforurening |
| Hærdet eller revnet materiale | Temperatur, ældning, opbevaring eller væskekompatibilitet |
| Gentagen fejl ved samme slagposition | Stang- eller røroverfladedefekt på et fast sted |
Disse er undersøgelsesanvisninger, ikke automatiske diagnoser. Et tætningsmønster skal sammenlignes med cylindertegningen, væskedata og driftshistorik.
En ny tætning kan svigte tidligt, når den oprindelige årsag forbliver i maskinen. Almindelige eksempler omfatter:
- Installation af en tætning over et ubeskyttet gevind eller kilegang
- Efterlader en grat i rillen eller kirtlen
- Genbrug af en beskadiget guide eller visker
- Ignorerer en ridset eller korroderet stang
- Valg af tætning uden at kontrollere væske- og temperaturkompatibilitet
- Montering af tætningen i den forkerte retning
- Lad snavs komme ind i en åben cylinder under montering
- Tilbageføring af cylinderen til et forkert justeret monteringsarrangement
En reparation bør omhandle den beskadigede tætning og overfladen eller monteringstilstanden, der virkede på den.
En forseglingsreparation kan være rimelig, når de sammenkoblende overflader, riller, føring og rør er inden for den krævede tilstand, og fejlen kan spores til et problem med udskiftelig installation.
En bredere cylindergennemgang er mere passende, når stangen er dybt ridset, styret er slidt, kirtlen er beskadiget, røret udviser unormalt slid, intern lækage fortsætter, eller den samme fejl vender tilbage efter korrekt montering.
Beslutningen bør være baseret på inspektion og omkostningerne ved gentagen nedetid, ikke kun på prisen for et tætningssæt.
For en udskiftnings- eller fejlanalyse skal du angive:
- Cylindertegning eller tydelige målmål
- Boring, stangdiameter og slaglængde
- Monteringsdimensioner og portoplysninger
- Fotografier af den komplette cylinder og beskadigede dele
- Forseglingsposition og orientering
- Væsketype og driftstemperaturområde
- Tryk og cyklusoplysninger, når de er tilgængelige
- Beskrivelse af hvornår lækagen opstår
- Historik om tidligere tætningsudskiftninger
- Stand af stang, guide, kirtel og rør
Klare beviser hjælper med at adskille en dimensionel erstatningsanmodning fra en rodårsagsgennemgang.
En fejlbehæftet hydraulisk tætning er en registrering af kontakt mellem tætningen, dens sammenkoblingsflader og driftsmiljøet. Bevar delene, mærk deres orientering, inspicér stangen og guiden, bekræft væske- og temperaturforhold, og adskil synlige beviser fra antagelser.
For en OEM-udskiftning eller teknisk gennemgang skal du angive cylinderdimensionerne sammen med fotografier og fejlhistorik. En pålidelig løsning begynder med at forstå, hvorfor forseglingen fejlede, ikke blot at installere en anden.
