Du har en død cylinder på en maskine. Maskinen er nede. Du har brug for en erstatning, hurtigt.
Bestil uden at måle, og du spiller: den nye cylinder har den rigtige boring, men den forkerte slaglængde - den bunder, før arbejdet er udført. Eller stiftøjnene er en kvart tomme for små. Eller portene er den forkerte tråd. Maskinen forbliver nede yderligere to uger, mens den forkerte del går tilbage.
En omhyggelig måling tager fyrre minutter. Det gør "Jeg tror, det er så stort" til en tegning, som en fabrik kan bygge ud fra. Hver time du bruger på at måle er en time du ikke bruger på at vente på en erstatning, der ikke passer.
Denne guide dækker de seks mål, du har brug for: boring, stang, slaglængde, samlede længder, montering og porte.
- Calipere (en billig 6-tommer digital skydelære er fint)
- Et målebånd eller stållineal
- En pen og papir (eller din telefon)
- Et kamera
- Ren klud — tør stangen og portene af før måling
Intet eksotisk. En butiksgulv har alt dette.
Boringen er cylinderens indvendige diameter - den del, stemplet glider ind i. Det bestemmer cylinderens kraft.
Stempelareal = π × (boring/2)²
To eksempler for at vise, hvorfor det er vigtigt:
- 3" boring ved 2000 PSI → 14.137 lbs trykkraft
- 4" boring ved 2000 PSI → 25.133 lbs trykkraft
Samme tryk, 78% mere kraft. Derfor er boringen det første nummer, en fabrik beder om.
Sådan måler du:Hvis cylinderen er adskilt, skal du kalibrere indersiden af cylinderen direkte. Hvis det stadig er samlet, må du ikke tvinge det - boringen er ofte stemplet på tønden eller på datapladen. Se efter en stempling som "3,00 BORE" eller et modelnummer. Send os et billede af enhver stempling; vi kan aflæse boringen fra modellen.

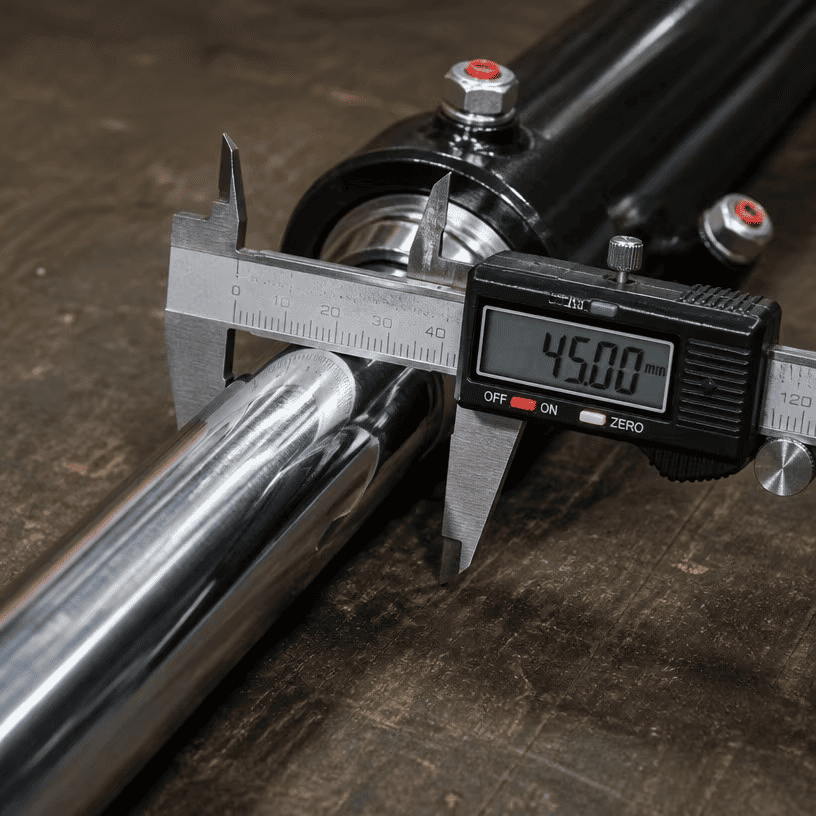

Stangdiameteren har betydning af to grunde: styrke og tætningspasning.
Sådan måler du:Kaliper stangen, hvor den er ren - nær kirtlen, ikke ved spidsen, hvor den kan bæres. Rengør det først. En støvet stang måler større end den er.
Tjek for slitage. Hvis stangen viser kraftige ridser, huller eller et slidt trin, hvor sælen rider, så sig det i din forespørgsel. En slidt stang betyder, at maskinen kan have et fejljusteringsproblem - den nye cylinder slides på samme måde, hvis årsagen ikke er rettet.

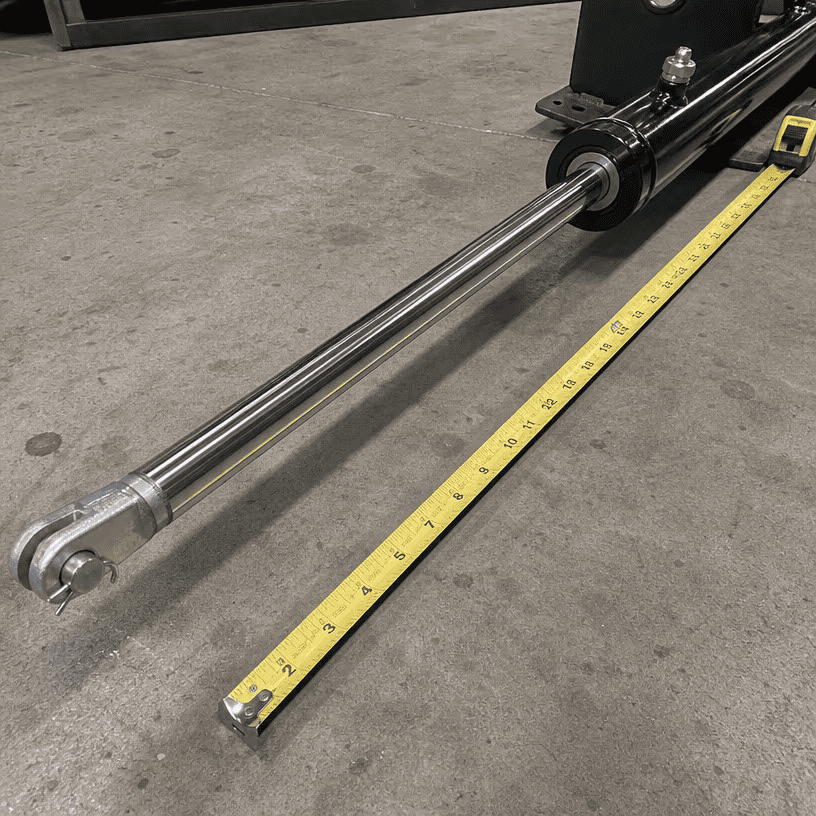

Slaget er den afstand, stangen tilbagelægger, fra helt tilbagetrukket til helt udstrakt. Det er her de fleste målefejl sker.
Den forkerte vej:Gætter fra den blotlagte stang, når cylinderen er slukket af maskinen.
1. Mål cylinderen helt tilbagetrukket — ende mod ende, stift centrum til stift center. Kald dette R.
2. Mål cylinderen helt udstrakt — ende til ende, stift center til stift center. Kald dette E.
3. Slag = E − R (for en standardcylinder er stangvandringen lig med forskellen i samlet længde mellem udstrakt og tilbagetrukket).
Eksempel: tilbagetrukket 24 tommer, forlænget 60 tommer → slaglængde 36 tommer.
Hvis cylinderen er på maskinen, kan du måle slaget på plads: Marker stangen ved kirtlen, stræk helt ud, mål den blottede stang - den udsatte længde er slaget.
Bland aldrig enheder. Mål alt i tommer eller alt i millimeter. En cylinder angivet med en 36" slaglængde og en 900 mm slaglængde er ikke den samme cylinder.

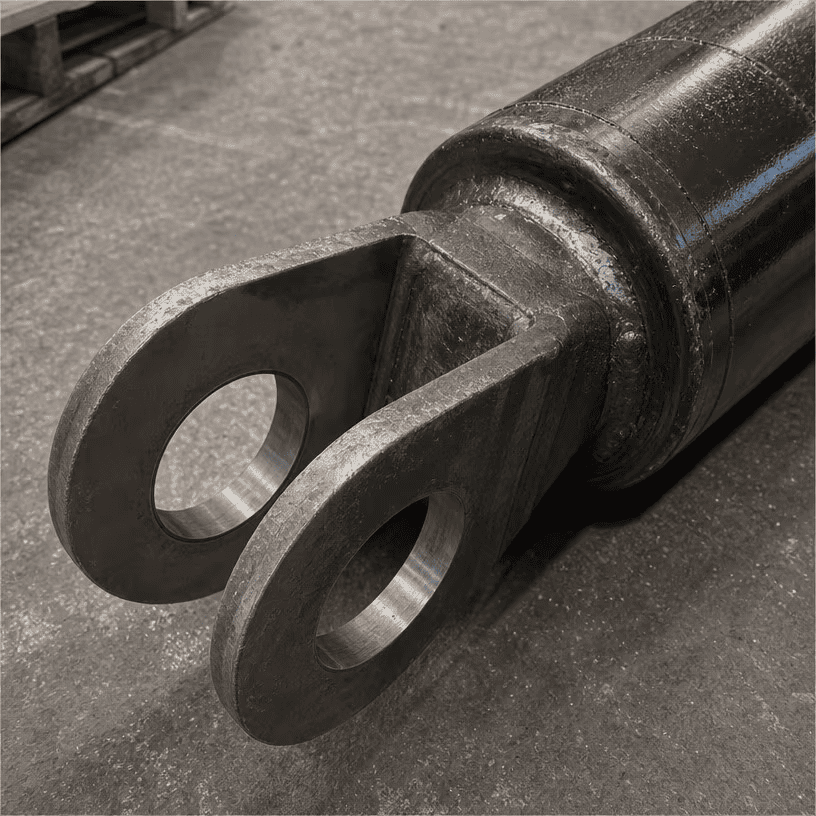

Montering er hvordan cylinderen fastgøres til maskinen. Dette er den næsthyppigste kilde til forkerte ordrer.
Nåleøje (gaffel): Mål nålehullets diameter og bredden mellem ørerne. Bemærk også afstanden fra stifthullets centrum til enden af cylinderen/stangen - fabrikker bygger ud fra disse dimensioner.
Tværrør: Mål rørets udvendige diameter og afstanden mellem rørenderne.
Flange eller tap: Bemærk boltens hulmønster, boltstørrelsen og flangetykkelsen. For tappene, stiftdiameteren og tappens position langs løbet.
Vigtigst: stiften centreres. Når du angiver overordnede længder (tilbagetrukket og forlænget), skal du give dem pin center til pin center - det er den dimension, maskinen faktisk ser. Måling på ydersiden af øjnene tilføjer tykkelsen af stiftøjet to gange, og din udskiftning bliver for lang.

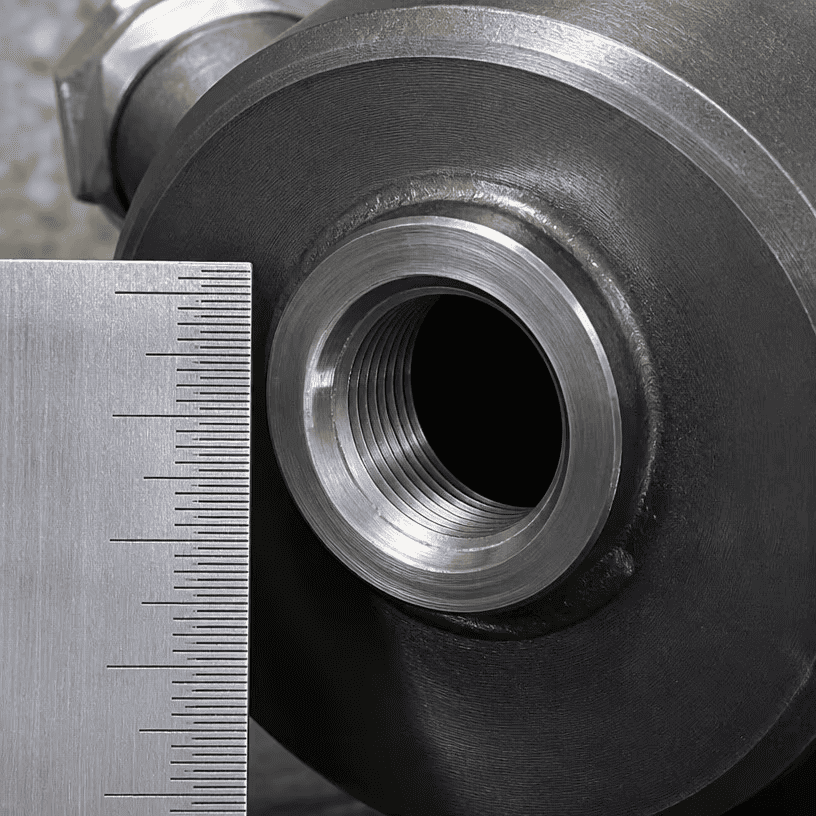

Portene er der, hvor slangerne forbindes. Tag tråden forkert og intet passer.
Fire almindelige standarder: SAE (UNF gevind), NPT (tilspidset rør), BSP (britisk parallel) og metrisk.
Sådan måler du: Kaliper portens diameter, og tæl derefter gevindene over en tomme (for tommer) eller 10 mm (for metriske). Sammenligne
| Tråd | Typisk størrelse på cylindre | Noter |
|---|---|---|
| SAE O-ring (JIC-stil) | #6, #8, #10 | Lige, O-ring forsegler ansigtet |
| NPT | 1/4", 3/8", 1/2" | Tilspidset, tætninger på gevindene |
| BSPP / BSPT | 1/4", 3/8", 1/2" | Parallel eller tilspidset britisk standard |
| Metrisk | M18×1,5, M22×1,5 | Lige metriske gevind |
Ikke sikker? Fotograph porten med en lineal ved siden af og send billedet. Vi identificerer tråden fra billedet - hurtigere og sikrere end at gætte.
1. Måling af slaglængde forkert — gæt i stedet for at måle tilbagetrukne og forlængede længder.
2. Måling af den samlede længde til ydersiden af øjnene - brug altid nål midt mod centrum.
3. Blanding af tommer og millimeter — en cylinder angivet i to enhedssystemer.
4. Måling af en slidt stang - stangen er tyndere, hvor den er slidt; rengør den og mål ved kirtelenden.
5. Glem stiftdiametrene - boringen er rigtig, monteringshullerne er forkerte, og cylinderen vil ikke stifte op.
6. Ingen billeder - et foto af cylinderen, datapladen, monteringen og portene besvarer halvdelen af spørgsmålene, før du overhovedet sender numrene.
Udfyld dette og send det sammen med din forespørgsel:
| Måling | Værdi | Enhed (in/mm) |
|---|---|---|
| Bore | ||
| Stang diameter | ||
| Slagtilfælde | ||
| Tilbagetrukket længde (pin center til pin center) | ||
| Forlænget længde (pin center til pin center) | ||
| Monteringstype (stiftøje / gaffel / tværrør / flange / tap) | ||
| Pin hul diameter (hvis pin øje) | ||
| Portgevind (SAE / NPT / BSP / metrisk) | ||
| Port størrelse | ||
| Billeder vedhæftet? (cylinder, dataplade, montering, porte) |
Send arbejdsarket plus:
1. Billeder af cylinderen — set fra siden, monteringsender, porte, dataplade
2. Enhver stempling eller delnummer på tønden
3. Maskinens mærke og model, hvis kendt
Vi bygger udskiftninger ud fra dine mål, eller vi krydshenviser varenummeret til vores katalog - alt efter hvad der giver dig den rigtige cylinder hurtigere. Hvis noget i dine mål ikke stemmer overens, vil vores ingeniører spørge, før vi skærer stål. Vi gætter ikke.
Jinan Huachen Industrial Co., Ltd. Grundlagt 1998. Jinan, Shandong, Kina. Tre fabrikker. 300+ ansatte. 25+ ingeniører. Eksport til mere end 50 lande. Vi bygger hydrauliske cylindre og kraftenheder - teleskopiske, trækstang, svejsede, renovationsvogne, tipvogne og specialudskiftninger bygget til dine mål. ISO 9001:2015. Intern honing, QPQ-behandling og trykprøvning.
David Song — Eksportafdeling
- WhatsApp / telefon: +86 153 7619 8599
- E-mail: davidsong@mail.huachen.cc
- Hjemmeside: http://jnhcic.com/
- Adresse: Bygning A9, Yinfeng International Biology City, nr. 1177 Chunlan Road, højteknologisk zone, Jinan City, Shandong-provinsen, Kina
Send dit arbejdsark og fotos. Vi svarer med et monteringstjek og et tilbud indenfor 24 timer på hverdage.
