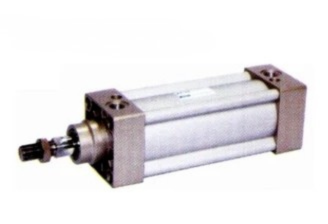

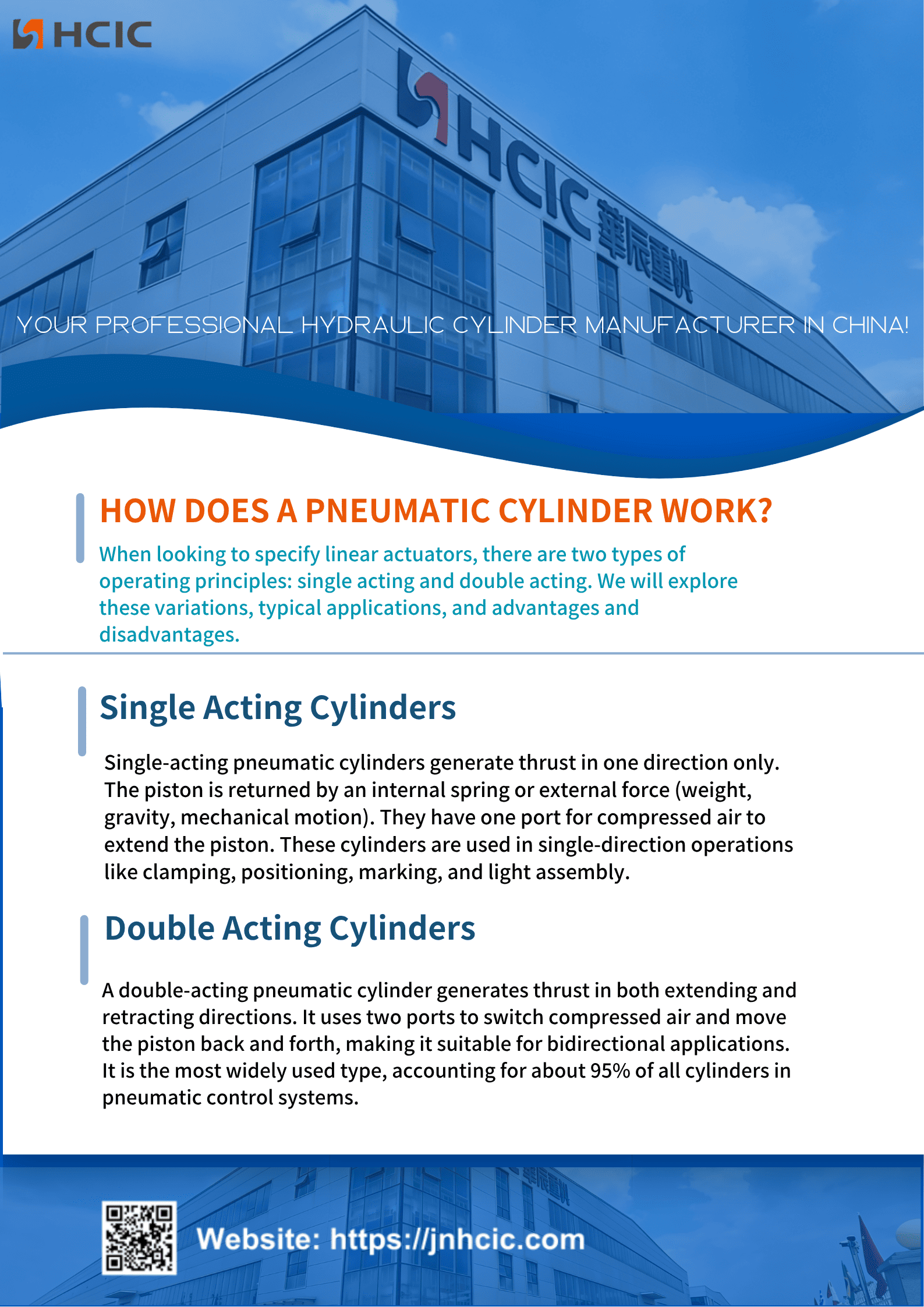

En enkeltvirkende pneumatisk cylinder producerer kun tryk eller arbejdskraft i én enkelt retning. Den bruger en indbygget fjeder eller eksterne kræfter som tyngdekraft, vægte eller mekanisk bevægelse til at trække stemplet tilbage til dets startsted.
Disse cylindre har kun én luftindtagsport, som fører trykluft ind i kammeret for at skubbe stemplet til målpositionen.
Enkeltvirkende pneumatiske cylindre er bygget til envejs arbejdsopgaver, almindelige anvendelser omfatter fastspænding, delpositionering, mærkning, korte bevægelser og let monteringsarbejde.

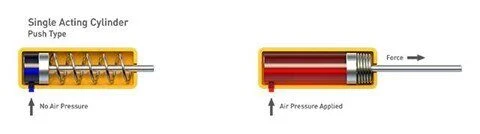

(1). Påføringen af lufttryk frembringer et tryk, og 'skubber' således stemplet:

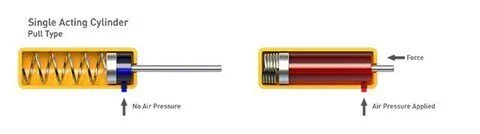

(2). Påføringen af lufttryk frembringer et tryk, og 'trækker' således stemplet:
Enkel, ligetil konstruktion
Kompakt, pladsbesparende konstruktion
Lavere omkostninger til kontrolventiler og luftledningsrør
Bruger halvdelen af trykluften i forhold til en dobbeltvirkende cylinder af samme størrelse
Fjederretursiden er åben for den omgivende luft og lader støv og snavs trænge ind, hvilket forårsager nedbrud og forkorter cylinderens levetid
Forårets ydeevne svækkes over tid, hvilket fører til ustabile slagslutpositioner
Boringsdiameter og slaglængde er begrænset af indvendig fjederstørrelse og styrke
Et lille fald i skubbekraften, da fjederen modstår stemplets fremadgående bevægelse

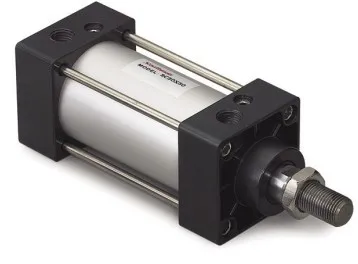

En dobbeltvirkende pneumatisk cylinder genererer kraft i begge retninger, skubber stemplet udad og trækker det tilbage indad.
Dette design kommer med en luftport i begge ender og leder højtryksluft mellem de to porte for at drive stemplet frem og tilbage. Den er uundværlig til opgaver, der kræver tovejsbevægelse, såsom åbning og lukning af industriporte og spjæld.
Dobbeltvirkende cylindre er de mest udbredte lineære aktuatorer, der tegner sig for omkring 95% af de cylindre, der anvendes i pneumatiske styresystemer.
De er det optimale valg til tunge operationer, lange slag og høje krav, som enkeltvirkende cylindre ikke kan opfylde. Små dobbeltvirkende modeller fungerer også til job, der kræver præcise, faste slutpositioner på både udskydnings- og tilbagetræksslag.

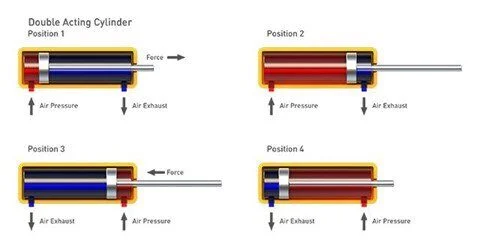

Sådan fungerer de:
- Næsten alle ISO-standard pneumatiske cylindre bruger det dobbeltvirkende design
- Større udvalg af borestørrelser og slaglængder end enkeltvirkende modeller
- Masser af tilpassede modifikationer til den dobbeltvirkende basisramme
- Ingen indbygget lås til at holde stemplet stabilt ved midterste slagpositioner
- Luft er komprimerbar, så fodringsapplikationer har brug for en hydraulisk slavecylinder for jævn, stabil bevægelse
- Enheder med lang slaglængde har brug for ekstra stempelstangsstøtte for at stoppe bøjningen og holde driften jævn
