Hydraulisk cylinder er en meget brugt strukturel form i hydrauliske systemer. For at designe og bruge denne type cylinder korrekt, bør vi mestre dens egenskaber og relaterede applikationer og forholdsregler.
(1) Hydraulisk cylinder med enkelt stempelstang. Denne hydrauliske cylinder har kun en stempelstang på den ene side af stemplet, og de effektive aktionsområder på begge sider af stemplet er ikke ens. Jo større diameter stempelstangen er, desto større er forskellen mellem de effektive indsatsområder på begge sider af stemplet. Når olietilførselstrykket er ens, er det tryk, der genereres af siden uden stempelstangen, større end spændingen, der genereres af siden med stempelstangen; 1. Under betingelsen med lige strømning er forlængelseshastigheden af stempelstangen forårsaget af trykolien på siden uden stempelstangen langsommere end tilbagetrækningshastigheden af stempelstangen forårsaget af trykolien på siden med stempelstangen .
Bemærk: det er velegnet til den situation, at stemplet kan bære et stort tryk i returretningen, når der er tomgang. Jo tykkere stempelstangen er, jo større er forskellen mellem tryk og spænding, langsomt og hurtigt. Det langsomme arbejde i og hurtig tilbagevenden af arbejdsbordet til hydraulisk høvler opnås ved at bruge en enkelt stempelstangs hydraulisk cylinder.
(2) Hydraulisk cylinder med dobbelt stempelstang denne type cylinder har stempelstænger på begge sider af stemplet. Når de to stempelstænger har samme diameter og olietilførselstrykket og flowet forbliver uændret, er stemplets frem- og tilbagegående hastighed og kraft også ens. Fordi der er to stempelstænger, har den god stivhed og stabilitet.
Bemærk: pladsen optaget under drift er stor, og effektområdet er omkring 3 gange den effektive slaglængde. Denne form for hydraulisk cylinder bruges mest i kværn arbejdsbord.
(3) Enkeltvirkende hydraulisk cylinder denne type cylinder er den enkleste hydrauliske cylinder. Den kan kun levere trykolie til den ene side af stemplet og udsende kraften i én retning. Bevægelsen i den modsatte retning udføres i henhold til den eksterne belastningskraft, fjederkraft, egenvægt af stempelstangen eller stempelstangen, det vil sige, at der ikke er nogen hydraulisk kraft i den modsatte retning. Dens fordel er at spare hydraulisk kraft og forenkle oliekredsløbet.
Bemærk: Hastigheden og kraften i den modsatte retning kan ikke kontrolleres. Selvtyngdekraften, belastningskraften og fjederkraften, der driver returbevægelsen af stempelstangen eller stempelstangen, skal være større end summen af modtrykket og friktionsmodstanden af forskellige dele af den hydrauliske cylinder. For fjederretur hydraulikcylinderen skal fjederen have et vist aktionsrum for at gøre dens volumen større.
Enkeltvirkende hydraulisk cylinder bruges i vid udstrækning til positionering og fastspænding af værktøjsmaskiner, løft af dumper, løft af elevator, skibslastbom og så videre.
(4) Dobbeltvirkende hydraulisk cylinder er mere udbredt end enkeltvirkende hydraulisk cylinder. Trykolien kan tilføres til begge sider af stemplet skiftevis for at drive stemplet til at bevæge sig frem og tilbage. Bevægelseshastigheden og olietilførselstrykket i tryk- og trækretningerne kan kontrolleres. Dobbeltvirkende hydraulisk cylinder kan opdeles i enkelt stempelstang og dobbelt stempelstang.
Bemærk: styresystemet er mere komplekst end den enkeltvirkende hydrauliske cylinder. Anvendelsen af dobbeltvirkende hydraulisk cylinder med enkelt stempelstang er mere almindelig end dobbeltvirkende hydraulisk cylinder med dobbelt stempelstang. Den frem- og tilbagegående hydrauliske cylinder på værktøjsmaskinens arbejdsbord og forskellige hydrauliske cylindre i ingeniørmaskiner anvender alle en dobbeltvirkende hydraulisk cylinder med en enkelt stempelstang.
(5) Stempelhydraulikcylinder de fleste stempelcylindre er enkeltvirkende cylindre med enkel struktur og bekvem fremstilling og vedligeholdelse. Stempelcylinderens stempel er tykt, stort og tungt, og dets stivhed er bedre end stempelstangens. Derfor er det bedre at bruge denne slags cylinder i den hydrauliske cylinder med stort slaglængde. Fordi cylinderblokkens indvendige væg ikke er i kontakt med stemplet, men kun styret af kontakten mellem styremuffen og stemplet, kan cylinderblokkens indervæg ikke behandles eller kun groft behandles med god procesydelse. og lave forarbejdningsomkostninger.
Bemærk: volumen og vægt af stempelcylinderen er relativt stor. Ved vandret installation er det kolde tryk af søjlen til den ene side let at forårsage ensidigt slid på tætningen og styremuffen. Derfor er stempelcylinderen velegnet til vertikal installation. Når det er installeret vandret, skal stempelbeslaget indstilles til at forhindre stemplet i at falde og undgå "anden kraft" forårsaget af bøjning og forøgelse af den indledende afbøjningsflade.

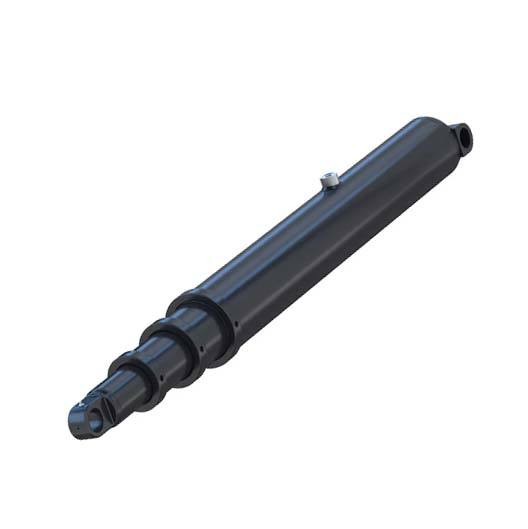

(6) Teleskopisk hydraulisk cylinder teleskopcylinder kaldes også flersektionscylinder, flertrinscylinder eller kompositcylinder. Det har to former: enkelt handling og dobbelt handling. Den samlede slaglængde af denne cylinder er lang, og længden efter sammentrækning er meget kort. Den er især velegnet til lejligheder med lille installationsplads og krav til lange slaglængder. For det samme lange slag, jo flere sektioner, jo kortere er længden efter sammentrækning.
Bemærk: Jo flere sektioner, jo større afbøjning, når den hydrauliske cylinder strækker sig, jo mere kompleks strukturen er, jo sværere er den at fremstille og jo højere omkostninger. Derfor bør antallet af afsnit kun øges i særlige tilfælde.
