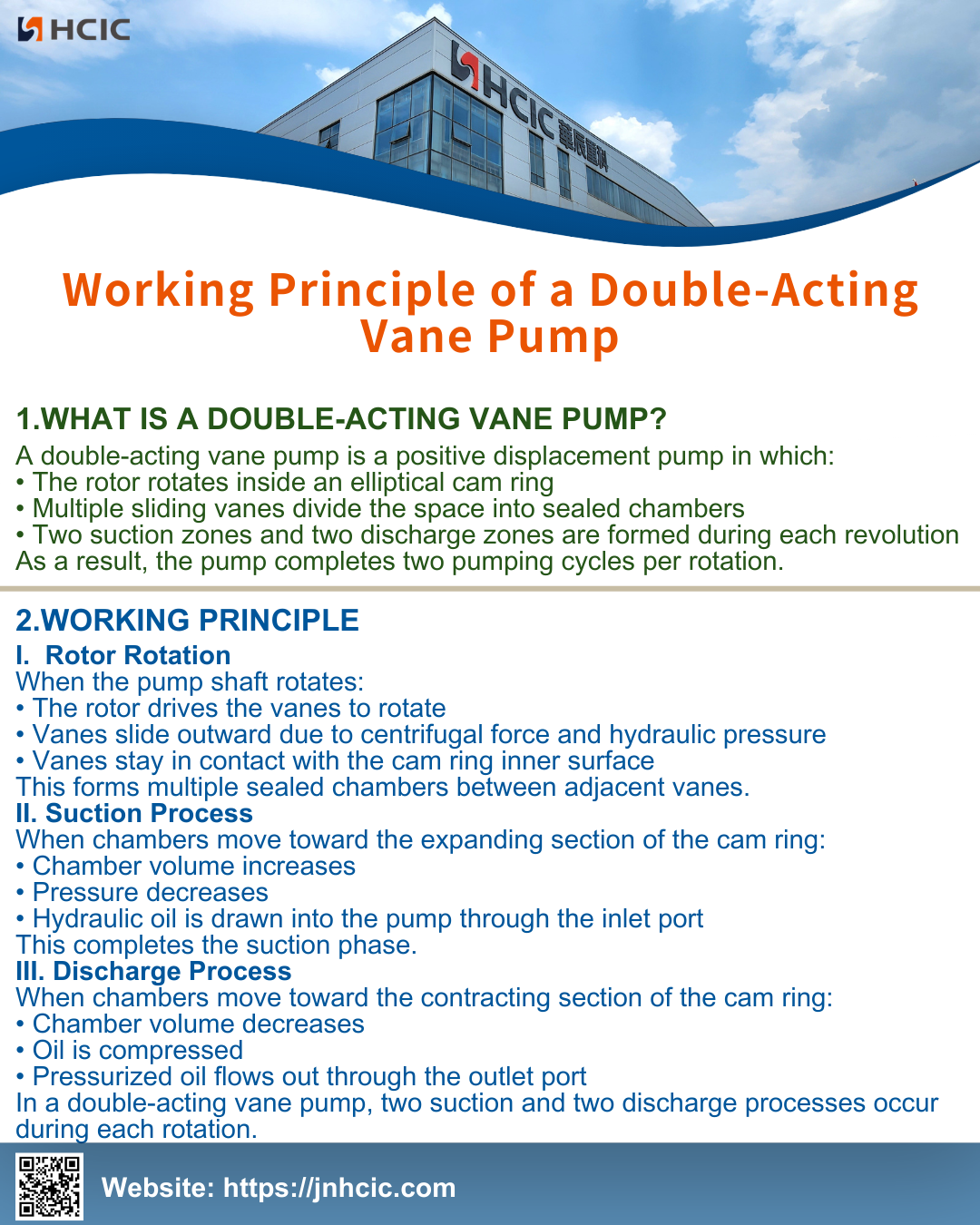

Arbejdsprincippet for en dobbeltvirkende vingepumpe

Hvad er en dobbeltvirkende vingepumpe?

En dobbeltvirkende vingepumpe er en fortrængningspumpe, hvor:

• Rotoren roterer inde i en elliptisk kamring

• Flere glidevinger opdeler rummet i forseglede kamre

• Der dannes to sugezoner og to udløbszoner under hver omdrejning

Som et resultat fuldfører pumpen to pumpecyklusser pr. rotation.

Arbejdsprincip

1.  Rotorrotation

Når pumpeakslen roterer:

• Rotoren driver bladene til at rotere

• Lamellerne glider udad på grund af centrifugalkraft og hydraulisk tryk

• Vingene forbliver i kontakt med kamringens indre overflade

Dette danner flere forseglede kamre mellem tilstødende skovle.

2. Sugeproces

Når kamre bevæger sig mod den ekspanderende sektion af knastringen:

• Kammervolumen stiger

• Tryk falder

• Hydraulikolie suges ind i pumpen gennem indløbsporten

Dette afslutter sugefasen.

3. Udskrivningsproces

Når kamre bevæger sig mod den sammentrækkende del af knastringen:

• Kammervolumen falder

• Olien er komprimeret

• Olie under tryk strømmer ud gennem udløbsporten

I en dobbeltvirkende vingepumpe sker der to suge- og to udløbsprocesser under hver rotation.
