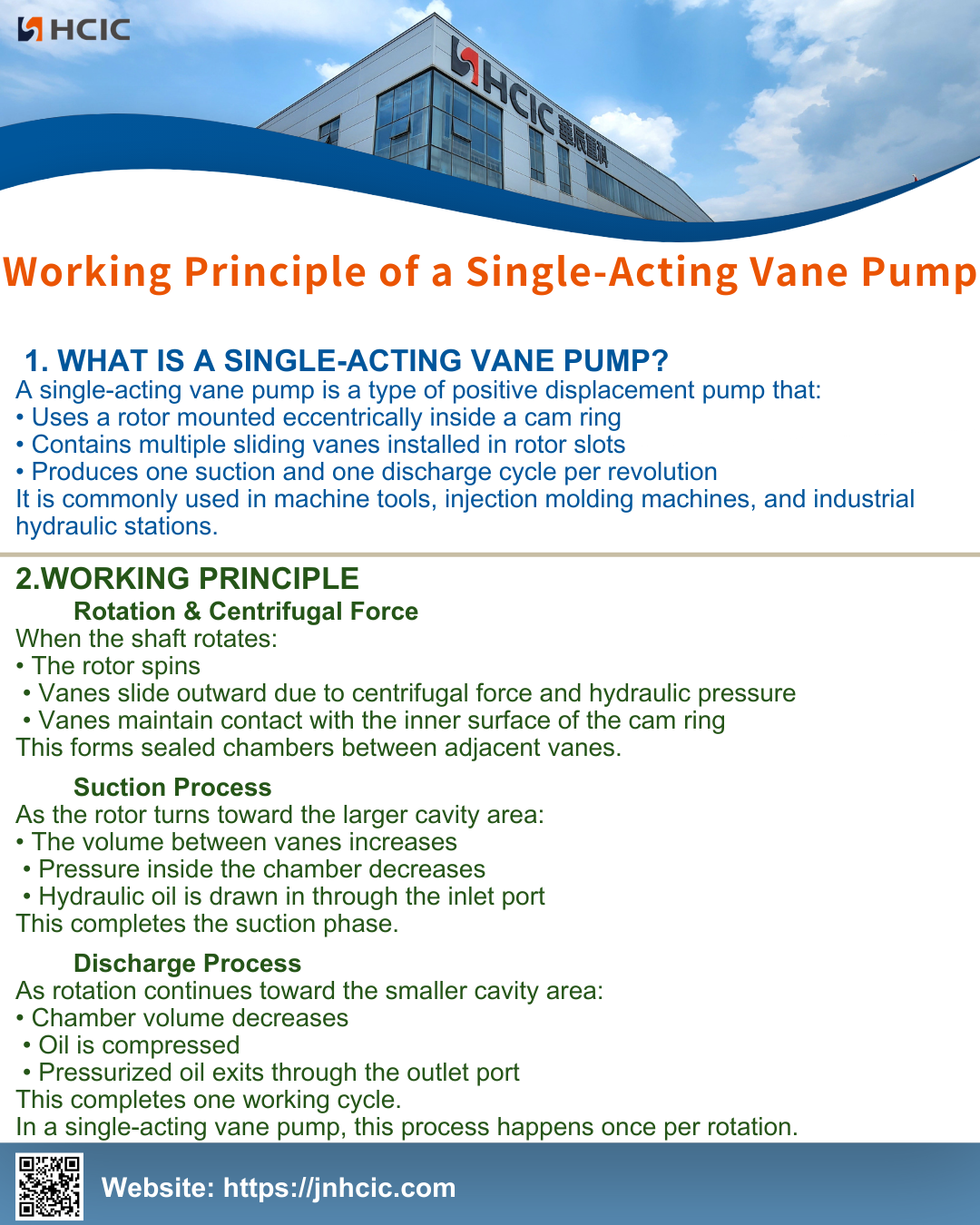

Enkeltvirkende vingepumper er meget udbredt i mellemtryks hydrauliske systemer på grund af deres jævne flow og stabile drift.
At forstå deres arbejdsprincip hjælper med at optimere systemdesign og vedligeholdelse.
En enkeltvirkende vingepumpe er en type positiv fortrængningspumpe, der:
• Bruger en rotor monteret excentrisk inde i en knastring
• Indeholder flere glidevinger installeret i rotorspalter
• Producerer én suge- og én udledningscyklus pr. omdrejning
Det er almindeligt anvendt i værktøjsmaskiner, sprøjtestøbemaskiner og industrielle hydrauliske stationer.
Når akslen roterer:
• Rotoren roterer
• Lamellerne glider udad på grund af centrifugalkraft og hydraulisk tryk
• Lamellerne bevarer kontakt med den indvendige overflade af knastringen
Dette danner forseglede kamre mellem tilstødende skovle.
Når rotoren drejer mod det større hulrumsområde:
• Volumen mellem skovle øges
• Tryk inde i kammeret falder
• Hydraulikolie suges ind gennem indløbsporten
Dette afslutter sugefasen.
Når rotationen fortsætter mod det mindre hulrumsområde:
• Kammervolumen falder
• Olien er komprimeret
• Olie under tryk kommer ud gennem udløbsporten
Dette afslutter en arbejdscyklus.
I en enkeltvirkende vingepumpe sker denne proces én gang pr. rotation.
