Gennemgå katalogdimensionerne for Model 520 motorhejs, og kontroller rammeplads, monteringsgeometri og serviceafstand før et tipvognsprojekt.

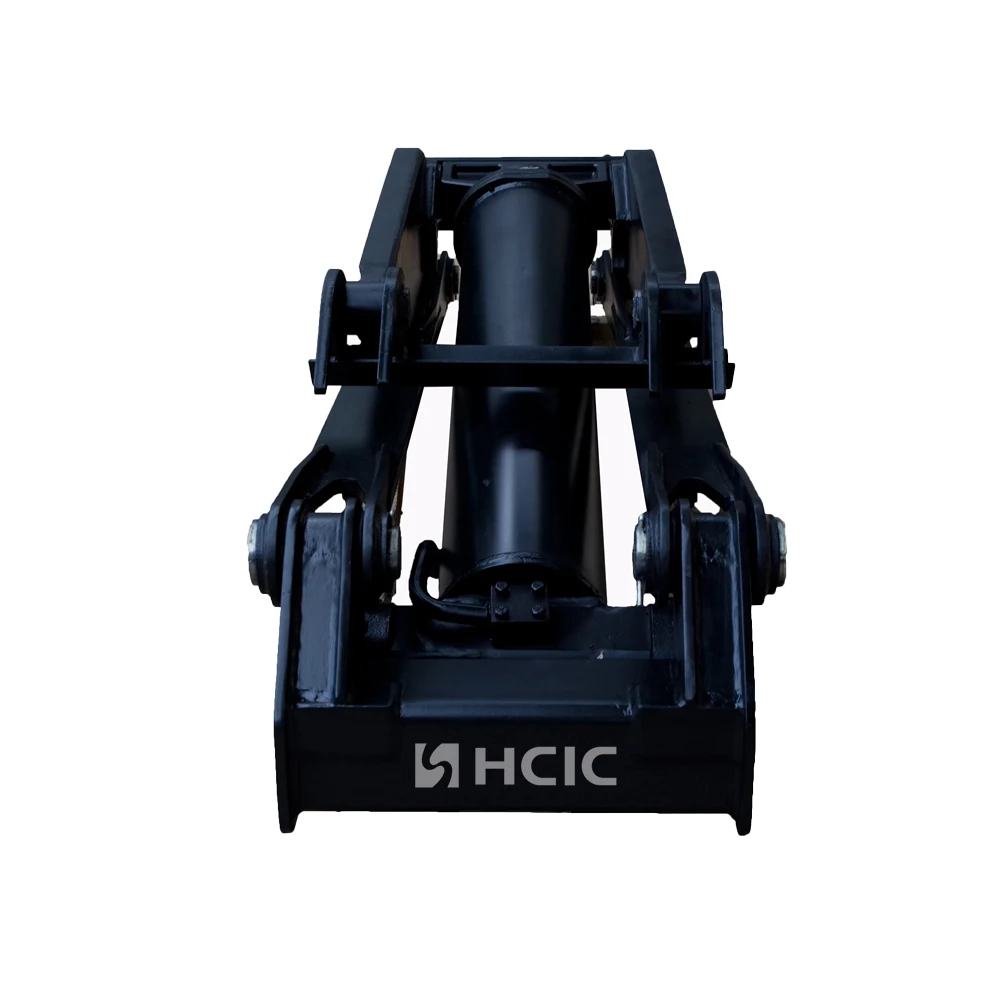

Model 520 motorhejs er en kompakt løftekomponent, der er opført i det medfølgende American Power Hoists-katalog. For en dumpertrailerbygger eller erstatningskøber er det første spørgsmål ikke blot, om en hejs kan løfte. Det er, om hejsen passer til den tilgængelige rammeplads, drejearrangement og bevægelsesvej.

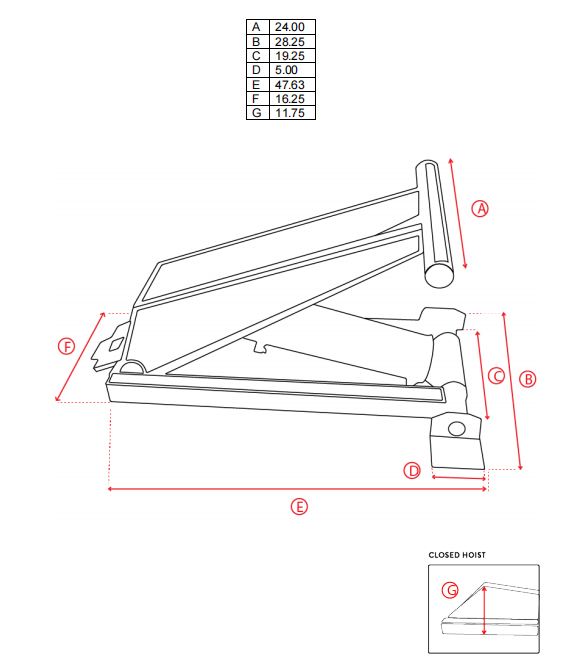

Model 520-siden giver syv dimensionelle referencer, fra A til G. Disse dimensioner giver et teknisk udgangspunkt for at kontrollere installationskonvolutten, før trailerstrukturen, det hydrauliske kredsløb og monteringsdetaljerne færdiggøres.
| Parameter | Katalogværdi |
|---|---|
| Model | 520 |
| Produktkategori | Elhejs |
| Dimension A | 24.00 tommer |
| Dimension B | 28,25 tommer |
| Dimension C | 19.25 tommer |
| Dimension D | 5,00 tommer |
| Dimension E | 47,63 tommer |
| Dimension F | 16,25 tommer |
| Dimension G | 11,75 tommer |
Disse værdier er transskriberet fra Model 520-katalogsiden. Den originale tegning og kundens faktiske anhængerdimensioner bør kontrolleres før produktionsgodkendelse.

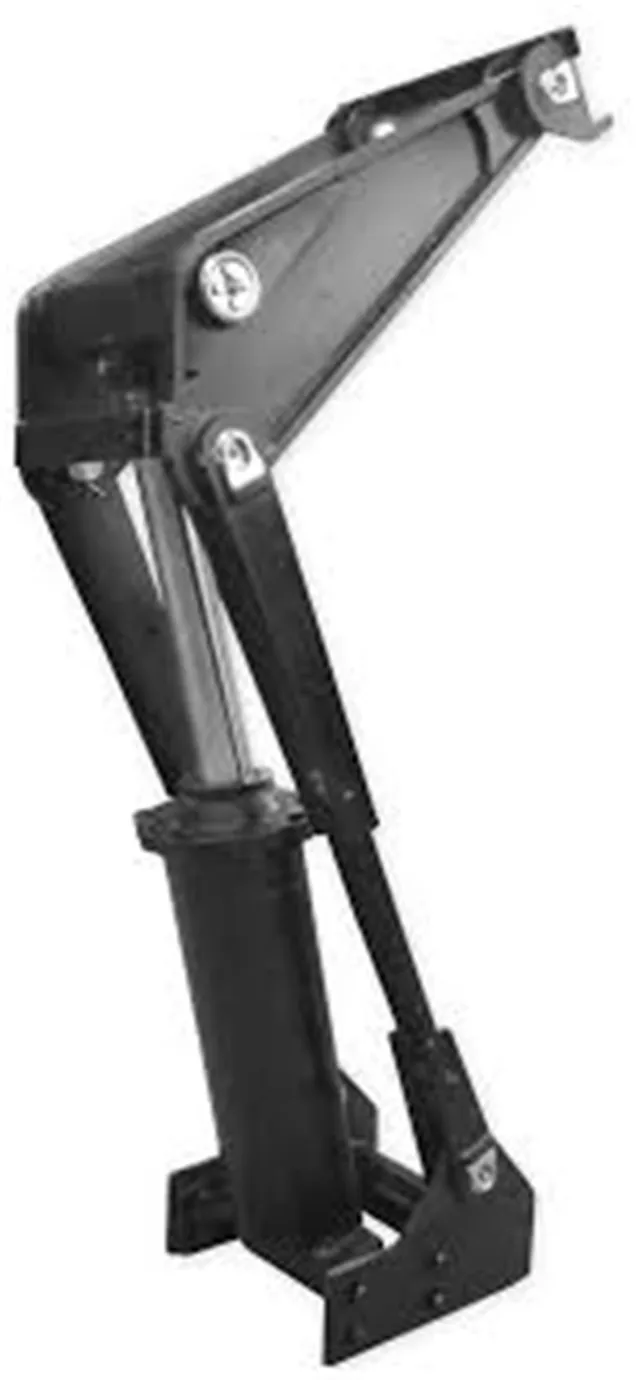

Et dumperløftesystem bevæger sig gennem en skiftende vinkel. Den plads, der er til rådighed, når kroppen er lukket, er ikke nødvendigvis den samme plads, der er til rådighed under løft. Hejseværket skal sidde inden for rammen, tilsluttes korrekt til den understøttende struktur og forblive fri af det bevægelige legeme under hele cyklussen.
Af denne grund bør Model 520 motorhejsen gennemgås som en del af det komplette løftearrangement i stedet for som en isoleret komponent. Trailerens karosseri, bageste hængsel, frontmonteringsstruktur og hydrauliske forbindelser påvirker alle den endelige montering.
A-, B- og C-dimensionerne er nyttige, når man sammenligner hejsen med den tilgængelige plads mellem trailerrammen og tippvognen. Mål først traileren i dens lukkede position, og kontroller derefter bevægelsesbanen, når karrosseriet begynder at tippe.
En statisk måling alene kan gå glip af interferens med tværbjælker, beslag, slanger eller undersiden af kroppen. Den sikreste anmeldelse bruger en måltegning eller fotografier med nøgleafstandene markeret.
D-, F- og G-referencerne hjælper køberen med at sammenligne hejsen med de planlagte støtteplader, stiftplaceringer og rammeforstærkning. Disse værdier bør ikke bruges til at gengive et komplet monteringsdesign uden den originale tegning og projektmål.
Monteringsstrukturen skal overføre løftereaktionen ind i trailerrammen. Beslagtykkelse, stiftjustering og svejsedesign kræver derfor separat ingeniørgennemgang.
Kataloget angiver dimension E som 47,63 tommer for Model 520. Denne måling er vigtig, når en trailer har en begrænset installationslængde, eller når hejsen skal placeres omkring eksisterende rammeelementer.
Tjek denne dimension sammen med den lukkede kropsposition, hængselplacering og serviceadgangsrum. Giv plads til inspektion og hydraulisk tilslutningsarbejde i stedet for at designe installationen omkring en måling, der ikke giver praktisk adgang.
Model 520 motorhejsen er velegnet til diskussioner om dumper-trailer løftesystemer, hvor køberen har brug for en defineret katalogreference og et dimensionelt grundlag for monteringsgennemgang. Det kan overvejes til OEM-trailerbyggeri, udskiftningsprojekter og systemredesign, med forbehold for bekræftelse af det komplette mekaniske og hydrauliske arrangement.
Den medfølgende Model 520-katalogside viser dimensionsreferencer, men giver ikke en verificeret kapacitet, arbejdstrykværdi, levetidstal eller certificering for denne model. Disse oplysninger skal bekræftes for det faktiske projekt i stedet for at blive udledt af modelnummeret.

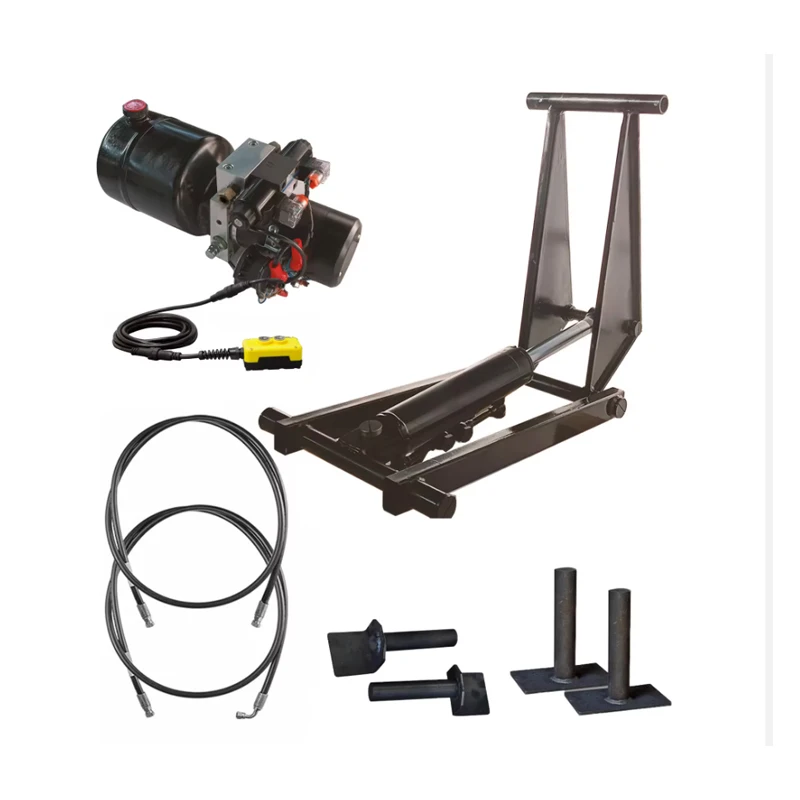

En nyttig model 520 elhejseforespørgsel bør omfatte:
- Trailertype og dump-karosseridimensioner
- Tilgængelig plads mellem stel og krop
- Bageste hængselposition og frontmonteringspunkter
- Pin centre og beslag dimensioner
- Lukket og arbejdsstilling af dumpkroppen
- Eksisterende pumpe, ventiler, slanger og styringer, hvis dette er en erstatning
- Fotos eller en måltegning af den aktuelle installation
- Påkrævet løftesekvens og driftsmiljø
Denne information giver leverandøren mulighed for at diskutere montering uden at gætte på skjulte strukturelle detaljer.
Model 520 kraftløfteren bør vælges gennem monteringsgennemgang i stedet for at matche modelnummer alene. Dens katalogdimensioner – især 47,63-tommer E-dimension, 24,00-tommer A-dimension og 11,75-tommer G-dimension – giver et nyttigt udgangspunkt for at kontrollere en dumper-trailerinstallation.
For et præcist tilbud, send trailertegning, monteringsmål og eksisterende hydraulikinformation til HCIC. Den endelige beslutning bør baseres på det komplette løftearrangement og den seneste tekniske tegning.
HCIC udvikler og producerer hydrauliske cylindre og kraftenheder til køretøjer og industrielle applikationer. For et Model 520-projekt kan HCIC gennemgå de tilgængelige installationsoplysninger og identificere de tekniske detaljer, der kræves for et OEM- eller erstatningstilbud.
