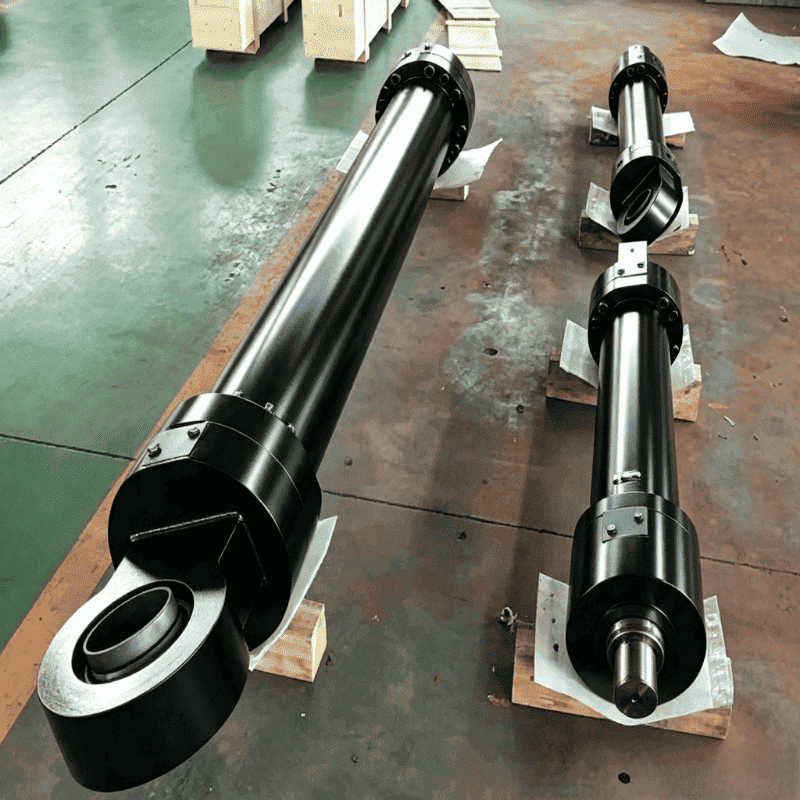

HCIC hydraulikcylinder til strålepumpeenhed. Kompakt hydraulisk aktivering med tilpasset flow, tryk, medium, dimensioner og kontrolmetoder til krævende oliefeltsapplikationer.
Actuation:
Hydraulisk lineær bevægelseFlow rate:
Skræddersyet til projektets kravWorking pressure:
Skræddersyet til projektets kravHydraulic medium:
Skræddersyet til projektets kravDimensions:
Tilpasset installations- og driftskravEn hydraulisk cylinder til strålepumpeenhed fungerer som den lineære aktuator inde i et hydraulisk pumpesystem til olieproduktionsudstyr. Cylinderen omdanner hydraulisk tryk til kontrolleret lineær bevægelse. Denne bevægelse erstatter eller supplerer den mekaniske handling, der anvendes i konventionelt strålepumpeudstyr.
Pointen er kompakt kraft. Et hydraulisk pumpesystem kan placere aktuatoren, styrekredsløbet og strømkilden i et mindre arrangement end en traditionel strålepumpemekanisme. Den kan også regulere bevægelse gennem hydraulisk tryk og flow i stedet for at stole på en fast mekanisk bevægelse.
For en oliefeltkøber er produktspørgsmålet ikke blot "hvor meget kraft laver cylinderen?" De rigtige spørgsmål er mere praktiske: Kan cylinderen matche pumpecyklussen? Kan det hydrauliske kredsløb styre dets hastighed? Kan tætningssystemet håndtere de valgte væske- og udendørsforhold? Kan leverandøren ændre dimensionerne eller kontrolmetoden, når brøndanlæggets layout ikke er standard?
HCIC positionerer dette produkt som en tilpasselig oliepumpende hydraulikcylinder til projektspecifikke hydrauliske pumpesystemer.
HCIC-kataloget præsenterer den oliepumpende hydrauliske cylinder som en del af en hydraulisk løsning til specialbrug. Den nøjagtige cylinder er konfigureret omkring pumpesystemet i stedet for valgt fra én universel størrelse.
| Design vare | HCIC-konfigurationstilgang |
|---|---|
| Produkttype | Oliepumpende hydraulisk cylinder |
| Hovedanvendelse | Hydrauliske pumpesystemer til olieproduktion |
| Aktivering | Hydraulisk lineær bevægelse |
| Flowhastighed | Skræddersyet til projektets krav |
| Arbejdspres | Skræddersyet til projektets krav |
| Hydraulisk medium | Skræddersyet til projektets krav |
| Dimensioner | Tilpasset installations- og driftskrav |
| Kontrolmetode | Tilpasset systemarkitektur |
| Systemmål | Kompakt fodaftryk, effektiv hydraulisk aktivering og kontrolleret drift |
Kataloget identificerer specifikt flowhastighed, tryk, medium, dimensioner og kontrolmetoder som tilpasningsartikler. Dette er de værdier, et ingeniørteam skal give før tilbud.
Et konventionelt strålepumpearrangement bruger mekanisk struktur til at overføre bevægelse. Et hydraulisk arrangement kan placere kraftenheden og aktuatoren, hvor udstyrslayoutet tillader det. Hydraulikcylinderen til bjælkepumpeenheden behøver kun de korrekte monteringspunkter, hydrauliske forbindelser og arbejdsafstand.
Det har betydning for eftermonteringsprojekter. Eksisterende brøndanlægsudstyr giver sjældent en ingeniør et helt åbent layout. En tilpasset oliepumpende hydraulikcylinder kan designes omkring tilgængelig plads i stedet for at tvinge hele installationen til at følge en standardramme.
Hydraulisk bevægelse styres gennem flow og tryk. Flow påvirker aktuatorhastigheden. Tryk bestemmer kraften til rådighed for cylinderen og beskyttelsesindstillingen for kredsløbet. Denne adskillelse giver systemdesigneren mere kontrol over pumpecyklussen end et fast mekanisk drev.
Det giver også operatøren en praktisk måde at tilpasse maskinen til forskellige driftsforhold. Enhver justering skal stadig forblive inden for de godkendte tryk-, flow- og temperaturgrænser for hele systemet.
HCIC-kataloget identificerer høj energieffektivitet som en fordel ved hydrauliske pumpesystemer. Det nyttige tekniske spørgsmål er, hvor effektiviteten kommer fra: pumpen, ventilarrangementet, aktuatorstørrelsen og styrestrategien skal matches. En overdimensioneret pumpe eller dårligt indstillet aflastningsindstilling spilder energi som varme.
Af den grund beder HCIC om projektets flowhastighed og tryk, før cylinderkonfigurationen bekræftes. Cylinderen kan ikke vælges uafhængigt af den hydrauliske kraftkilde.
Cylinderkraften bestemmes af hydraulisk tryk, der virker på stempelområdet. En større boring giver mere kraft ved samme tryk, men den kræver også mere hydraulikolie pr. slagenhed. Det ændrer pumpens flowkrav og cyklushastighed.
Den korrekte boring er derfor en systembeslutning. Det skal kontrolleres i forhold til den nødvendige belastning, tilgængelig pumpekapacitet, målcyklustid og monteringsplads.
Slag er den lineære afstand, stemplet tilbagelægger. I en oliepumpeapplikation er slaglængden forbundet direkte med den nødvendige bevægelse af pumpemekanismen. For lille slaglængde begrænser det mekaniske output. For meget slag øger olievolumen, installationslængde og energibehov.
Cylindertegningen skal angive tilbagetrukket længde, forlænget længde, pin-centerafstand, monteringsmåde og portplacering. Disse dimensioner forhindrer en cylinder, der er hydraulisk korrekt, men fysisk umulig at installere.
Kataloget gør det muligt at tilpasse det hydrauliske medium. Dette krav bør aldrig behandles som en mindre detalje. Tætningsmateriale, temperaturområde, væskekompatibilitet og kontamineringskontrol påvirker alle cylinderens levetid.
En køber bør oplyse den valgte væsketype, driftstemperatur, forventet forureningsniveau og vedligeholdelsesinterval. HCIC kan derefter gennemgå tætningspakken og overfladebehandlingen for det aktuelle system.
Stangen udsættes for det ydre miljø og passerer gennem stangtætningen på hver cyklus. Tøndeboringen styrer stemplet og bærer trykbelastningen. Overfladetilstand, rethed og dimensionstolerance påvirker friktion, lækage og levetid.

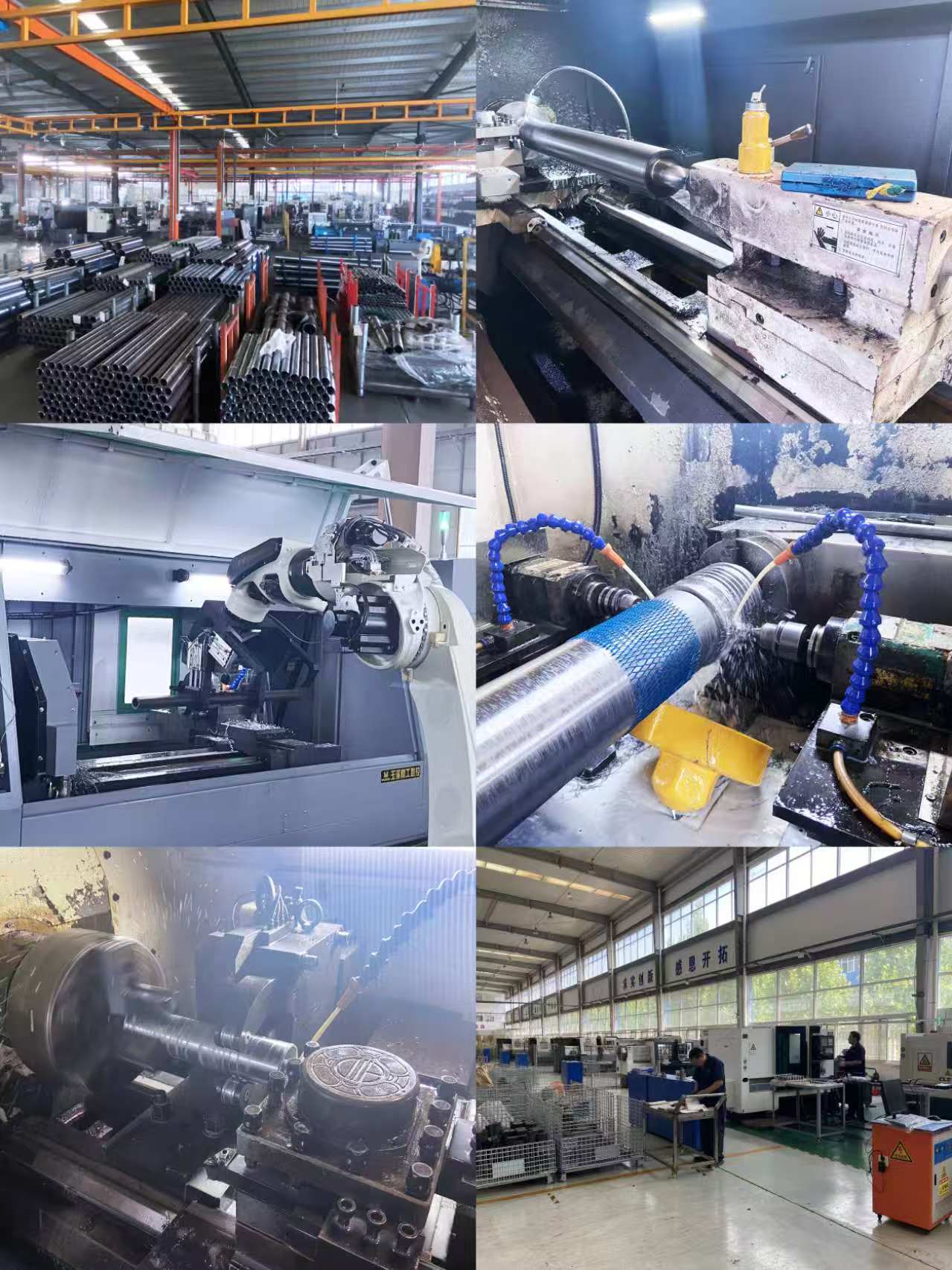

HCICs produktionskapacitet omfatter cylinderdesign, test og produktion. For en tilpasset oliepumpende hydraulikcylinder skal de endelige overflade- og dimensionskrav angives på den godkendte tegning i stedet for at overlades til antagelse.
Dette produkt er beregnet til hydrauliske pumpesystemer, der anvendes i olieproduktionsudstyr. Typiske projektforhold kan omfatte:
Det endelige design skal bekræftes fra den faktiske brøndstedsdriftscyklus. Olieviskositet, omgivende temperatur, slagfrekvens, belastningsvariation og forurening kan ændre den korrekte specifikation.
Send disse detaljer med forespørgslen:
Et komplet datablad reducerer tilbudstiden og forhindrer et dyrt redesign efter produktionsstart.
HCIC har fremstillet hydrauliske produkter siden 1998. Virksomheden fokuserer på hydrauliske cylindre og kraftenheder og leverer internt design, test og produktion af kundetilpassede hydrauliske løsninger.
For oliefeltsprojekter er den nyttige fordel ikke et generisk katalogløfte. Det er evnen til at diskutere aktuatoren sammen med det hydrauliske system: dimensioner, tryk, flow, medium og styringsmetode gennemgås som én ingeniørpakke.
