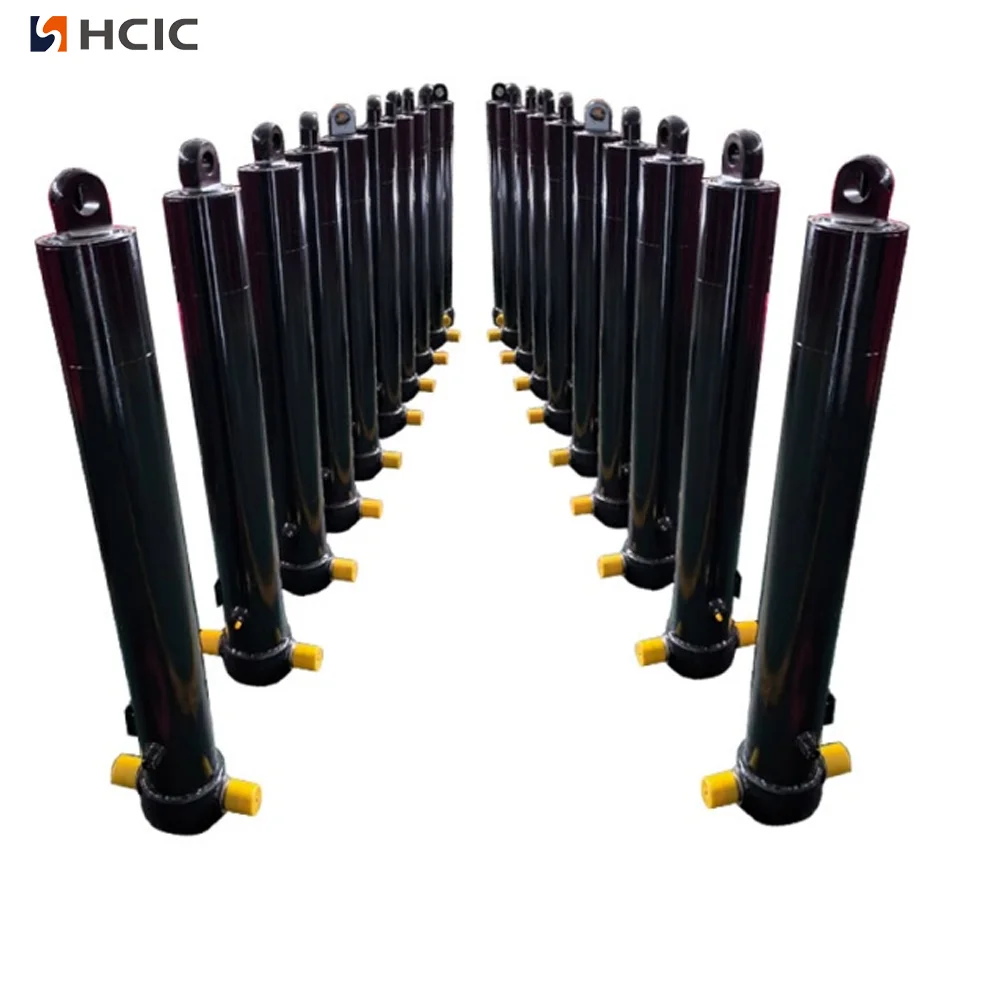

FE-4TG-E169*4280 hydraulikcylinder med fronttip er opført til 49-tons dumperanvendelser med 16 MPa tryk og 1.345 mm lukket længde.
Working pressure:
16 MPaTipping capacity reference:
49 tNumber of stages:

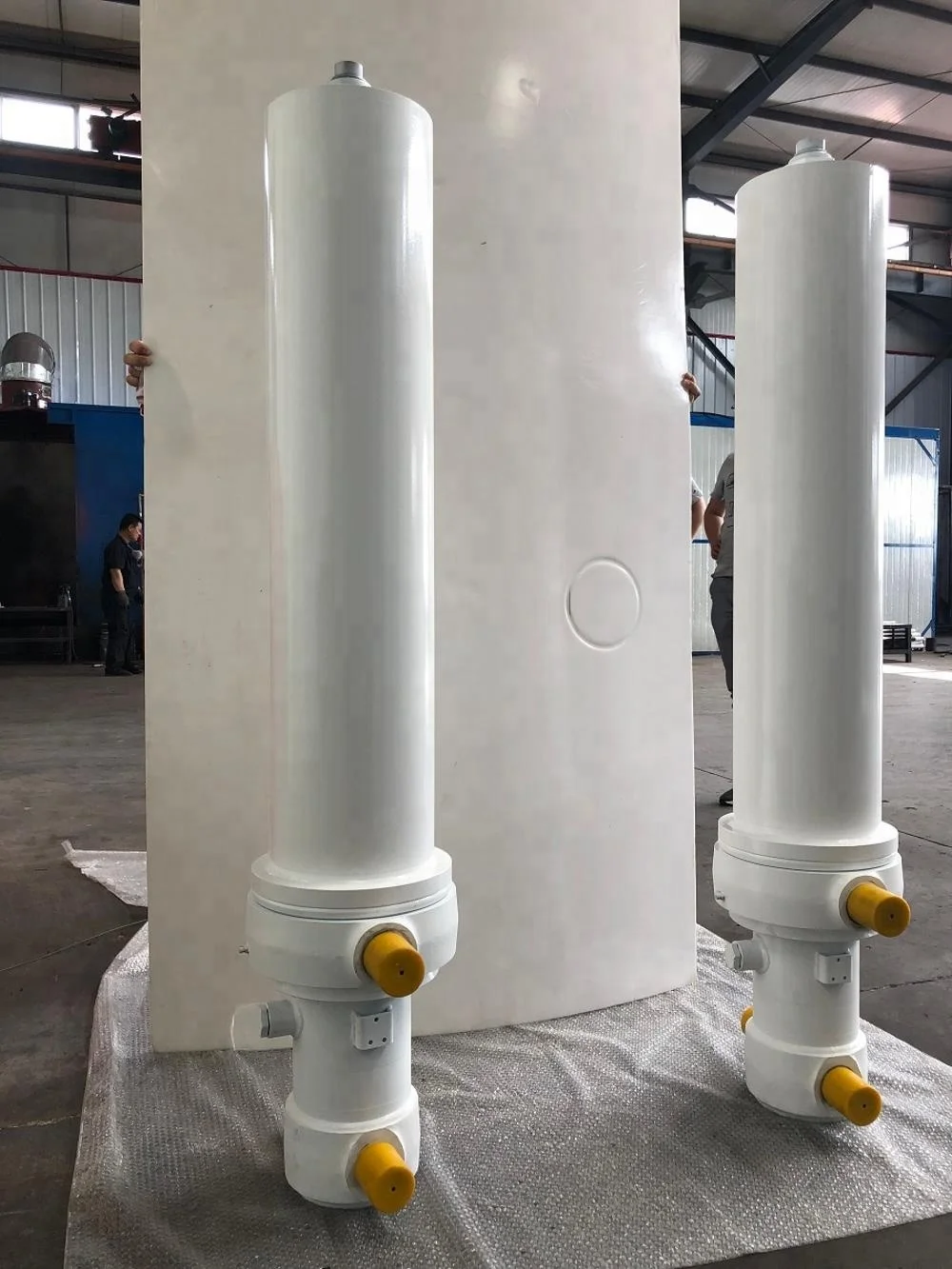

4 etaperFE-4TG-E169*4280 er en fire-trins hydraulikcylinder med fronttip, der er opført i HCICs hydrauliske tipkatalog til en anvendelse på 49 tons vippekapacitet. Dens teleskopiske konstruktion kombinerer et langt arbejdsområde med en kortere lukket pakke, end en et-trins cylinder normalt ville kræve.
Modellen er beregnet til front-tip dump-truck system design, hvor cylinderlængde, monteringsgeometri og køretøjsbelastning skal gennemgås sammen. Kataloget giver hovedboringssekvensen, tryk, installationsdimensioner og lukket længde, der er nødvendige for en indledende ingeniørdiskussion.
| Parameter | Katalogværdi |
|---|---|
| Model | FE-4TG-E169*4280 |
| Reference for drikkepenge | 49 t |
| Arbejdspres | 16 MPa |
| Antal etaper | 4 |
| Sekvens for borediameter | 169 / 158 / 136 / 115 mm |
| Dimension A | 245 mm |
| Dimension B | 385 mm |
| Dimension C | 70 mm |
| Dimension D | 50 mm |
| Dimension delta | 50 mm |
| Lukket længde L | 1.345 mm |
Værdierne ovenfor er transskriberet fra FE/FC-frontcylinderbordet i det medfølgende HCIC-2026-katalog. Vippekapacitetsreferencen er en kataloganvendelsesværdi, ikke en garanti for enhver lastbilkonfiguration.

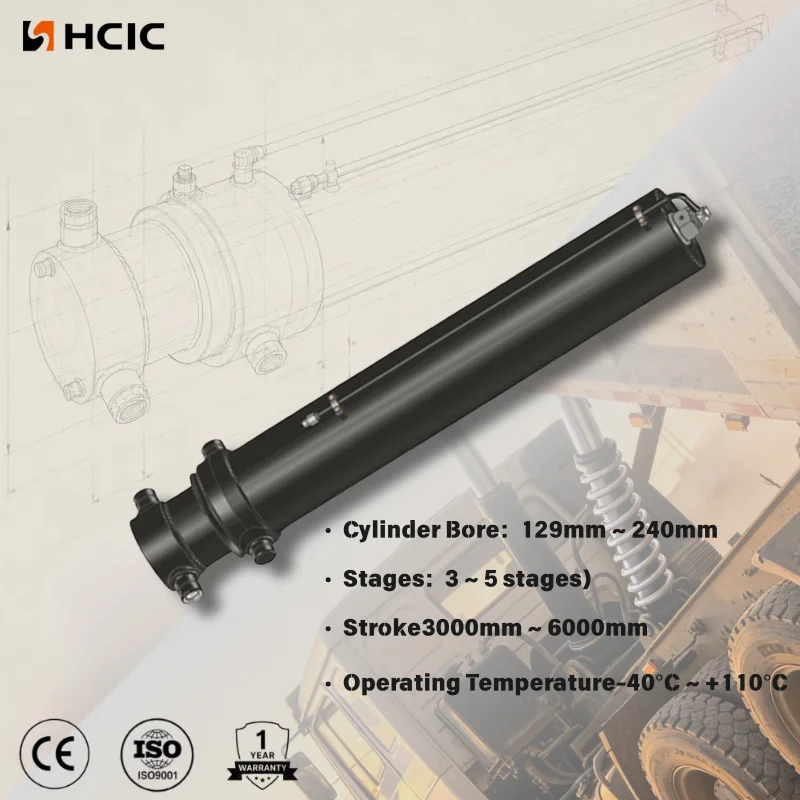

FE-4TG-E169*4280 bruger fire indlejrede trin. Boresekvensen falder fra 169 mm til 115 mm, efterhånden som trinene forlænges. Dette arrangement gør det muligt for cylinderen at give en lang løftebevægelse, mens den lukkede installationslængde holdes på 1.345 mm.
Under en front-tip-cyklus virker hydraulisk tryk på det aktive sceneområde. Efterhånden som scenesekvensen ændres, ændres den tilgængelige løftekraft og bevægelseshastighed også. Af denne grund bør en cylinder ikke kun vælges efter dens største boring eller efter den nominelle lastbilkapacitet. Kropsvægten, nyttelasten, hængselpositionen, monteringspunkterne og det hydrauliske kredsløb påvirker alle det endelige systemresultat.

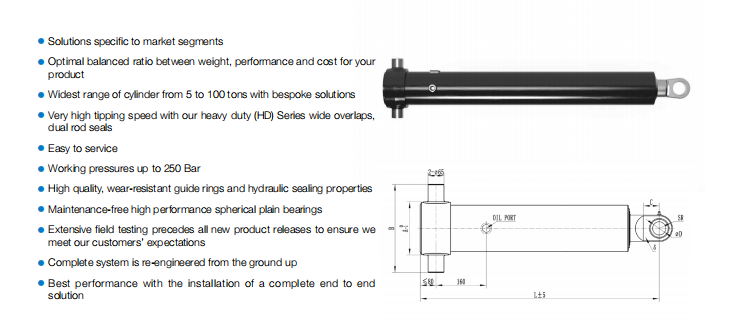

Kataloget viser A, B, C, D og delta dimensioner for FE-4TG-E169*4280. Disse dimensioner skal sammenlignes med lastbilens frontmonteringsbeslag, drejearrangement, rammefrigang og lukket karrosseriposition.
Den lukkede længde på 1.345 mm er især vigtig, når cylinderen er installeret mellem chassiset og det forreste tiplegeme. Købere bør også kontrollere den fulde forlængede bane, cylinderens vinkel ved starten af løft og frigangen omkring hvert monteringspunkt. En cylinder, der ligner dimensioner, kan stadig være uegnet, hvis dens stiftcentre eller konsolgeometri er forskellige.
Kataloget angiver et arbejdstryk på 16 MPa og en reference på 49 tons tipkapacitet for denne model. Disse tal skal gennemgås sammen med pumpeindstillingen, ventilbeskyttelsen, hydraulikolieflowet og lastbilens struktur. De bør ikke behandles som en selvstændig godkendelse af nyttelast.
Før du vælger FE-4TG-E169*4280, skal køberen bekræfte, om 49-tons referencen matcher det faktiske køretøj og tippvogn. Det komplette system kræver kompatible beslag, stifter, hydrauliske ledninger og et styrekredsløb designet til den tilsigtede belastning og bevægelse.
For en udskiftningsforespørgsel skal du sende den originale cylinderidentifikation, fotografier af monteringspunkterne, lukkede og udvidede mål, stiftdimensioner, olieportoplysninger og lastbilanvendelsesdetaljer. Hvis den gamle enhed er beskadiget, hjælper fotografier af stangen, sceneleddene og monteringsøjerne med at adskille et cylinderproblem fra et beslag eller et justeringsproblem.
Følgende oplysninger er nyttige for et OEM-tilbud:
FE-4TG-E169*4280 er en specifik fire-trins hydraulikcylinder med fronttip med en 169/158/136/115 mm boresekvens, 16 MPa katalogtryk og 1.345 mm lukket længde. Dens egnethed afhænger af det komplette dumpersystem, ikke af modelnummeret alene. Send monteringstegningen og hydrauliske data til HCIC for en projektspecifik gennemgang.

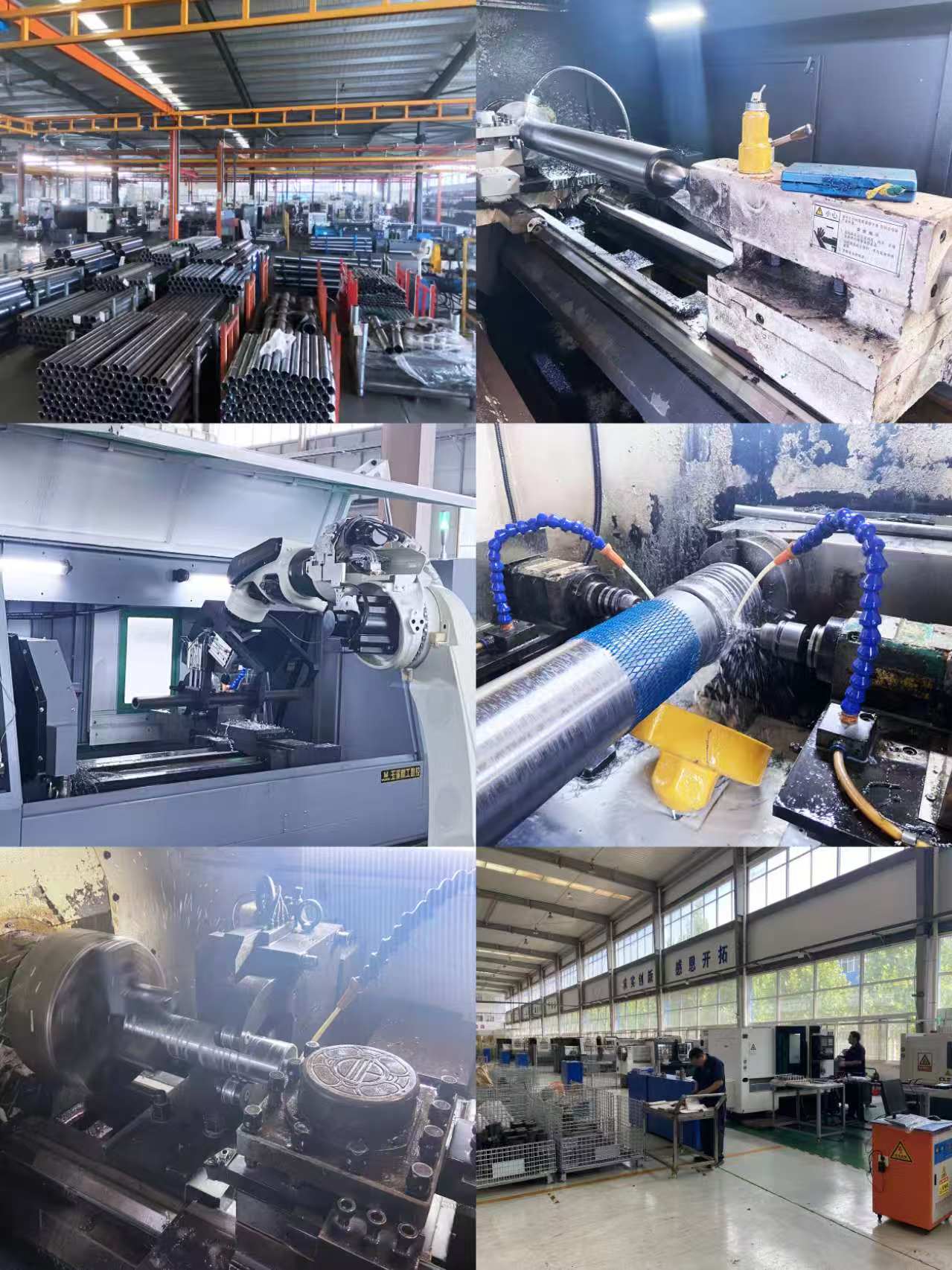

HCIC udvikler og producerer hydrauliske cylindre og kraftenheder til køretøjer og industrielle applikationer. HCIC understøtter OEM- og erstatningsforespørgsler ved hjælp af kundetegninger, mål og applikationskrav som grundlag for teknisk gennemgang.
Anmod om en FE-4TG-E169*4280 tilbudsgennemgang:
