4TG-E130x1307 er en fire-trins dump trailer undervogn teleskopisk hydraulisk cylinder med en 1.307 mm slaglængde, 180 bar maksimalt arbejdstryk og 15-25 tons katalog vippeområde.
Number of stages:
4 etaperStroke:
1.307 mmMass:
58 kgWorking volume:
13,7 L4TG-E130x1307 er en fire-trins tiptrailer underboby teleskopisk hydraulisk cylinder, der er opført i HCIC-2026-kataloget. Den er en del af det lette undervognssortiment til sidedump og tre-vejs tipvogne, hvor et langt slag skal passe under karrosseri og chassis.
Modellen giver et defineret udgangspunkt for en OEM- eller udskiftningscylindergennemgang: fire trin, 1.307 mm slaglængde, 180 bar maksimalt arbejdstryk og et katalogtipkapacitetsområde på 15–25 tons. Cylinderen skal matches til den komplette trailerstruktur, hydrauliske kredsløb og monteringsarrangement før køb.
| Parameter | Katalogværdi |
|---|---|
| Model | 4TG-E130x1307 |
| Produkttype | Undervogns teleskopisk hydraulisk cylinder |
| Antal etaper | 4 |
| Slagtilfælde | 1.307 mm |
| Masse | 58 kg |
| Arbejdsvolumen | 13,7 L |
| Maksimalt arbejdstryk | 180 bar |
| Katalog vippekapacitetsområde | 15-25 tons |
| Dimension L | 545 mm |
| Dimension A | 216 mm |
| Dimension B | 329 mm |
| Dimension C | 132 mm |
| Dimension D | 92 mm |
| Dimension E | 58 mm |
Værdierne ovenfor er transskriberet fra tabellen under den teleskopiske hydraulikcylinder i det medfølgende HCIC-2026-katalog, PDF side 18. I den trykte tabel viser rækken for 4TG-E130x1307 fire trin, en slaglængde på 1.307 mm, 58 kg masse, 13,7 L arbejdstryk og maksimalt arbejdstryk på 13,7 L.

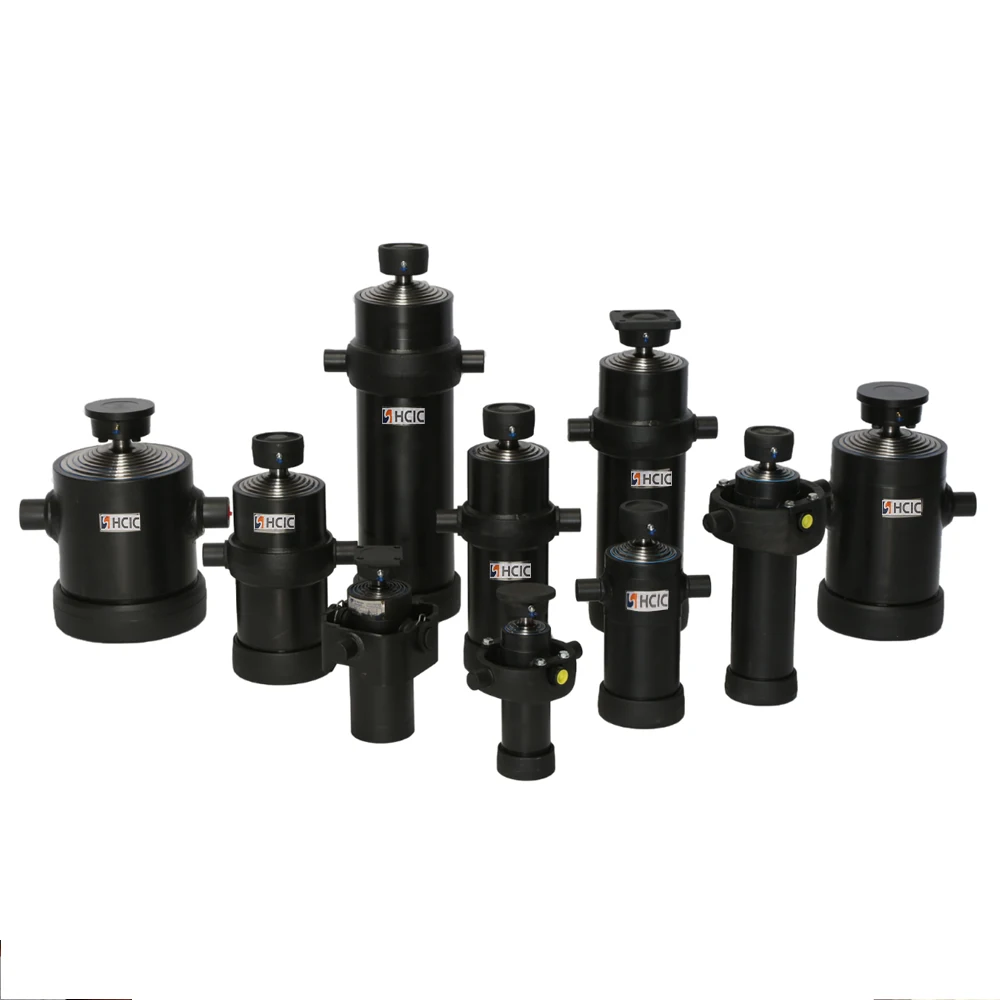

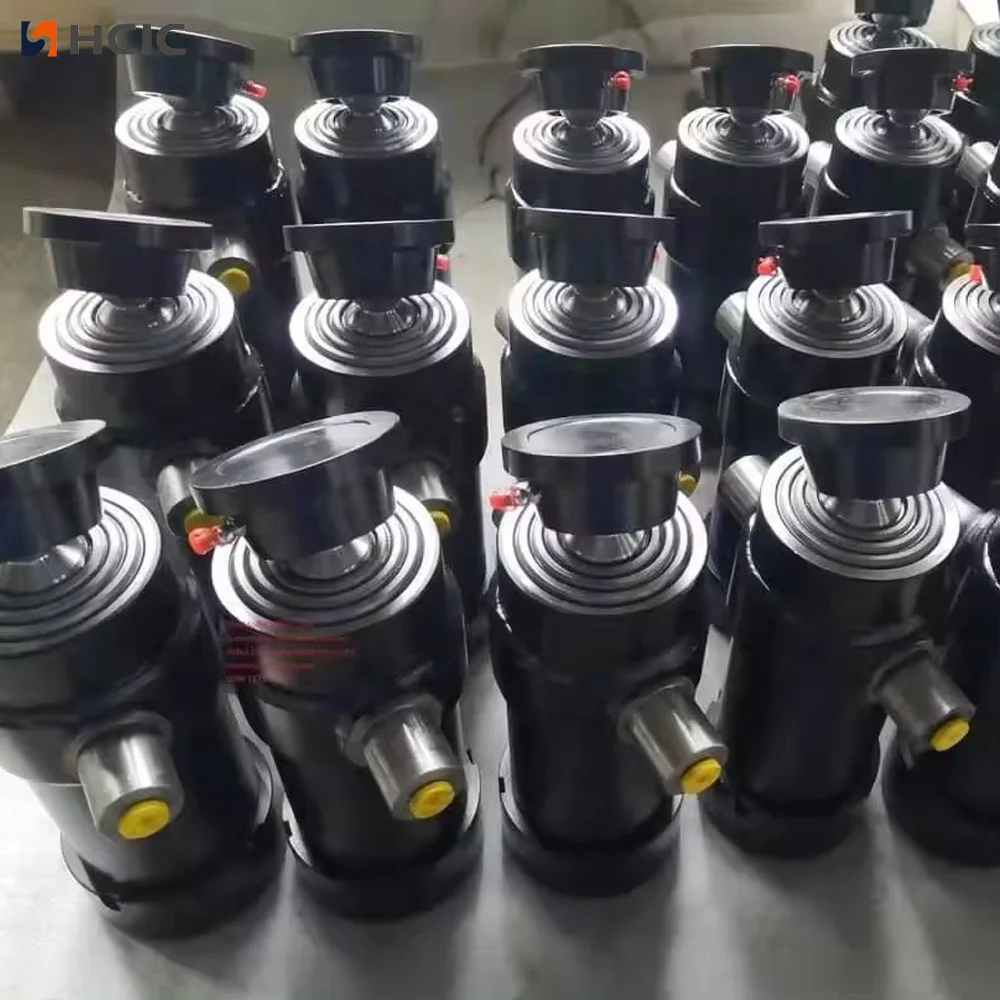

En teleskopcylinder bruger indlejrede trin til at producere en længere arbejdsbevægelse uden at kræve den fulde forlængede længde, når den trækkes tilbage. Dette arrangement er nyttigt på tipvogne, hvor den tilgængelige plads under karrosseriet er begrænset, men vippesystemet stadig har brug for tilstrækkelig bevægelse.
4TG-E130x1307 har fire trin og en anført 1.307 mm slaglængde. Dens 545 mm L-dimension giver et udgangspunkt for planlægning af lukkede rum, men installationen skal også tage højde for cylinderholderen, stift- eller øjeforbindelsen, chassiselementer, slanger og den komplette bevægelsesvej for dumpkroppen.
Cylinderen bestemmer ikke af sig selv tipningsresultatet. Hængslers placering, kropsvægt, belastningsfordeling, tipningsvinkel, pumpeflow og aflastningsbeskyttelse påvirker alle den kraft og hastighed, der kræves under cyklussen.
Start med den angivne L-dimension og A–E-installationsdimensionerne. Sammenlign dem med trailertegningen eller det målte monteringsområde. Kontroller derefter cylinderen gennem den fulde tipbue. En cylinder kan rydde chassiset, når karosseriet er lukket, men kommer i kontakt med en tværstang eller et beslag, når karosseriet hæver sig.

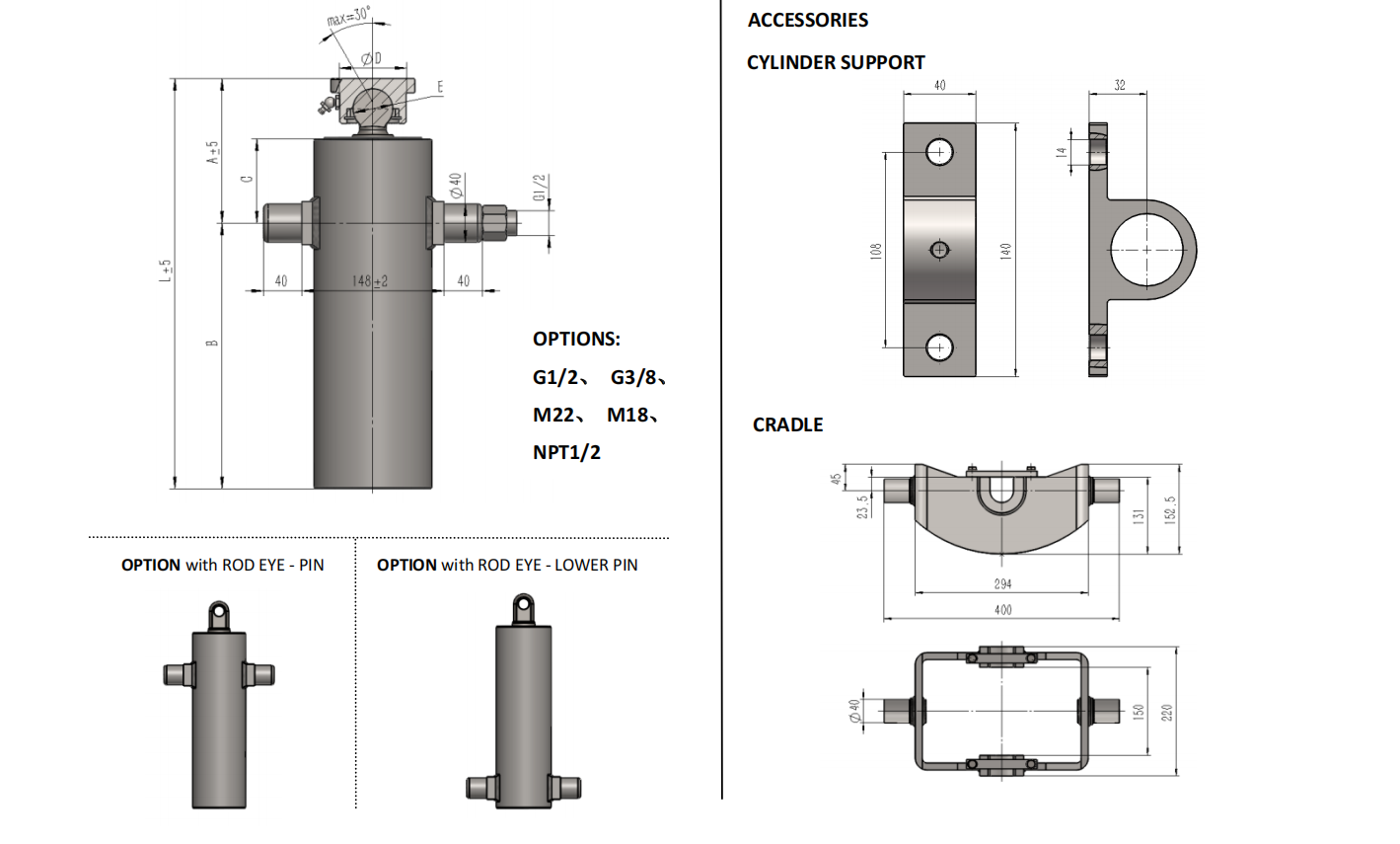

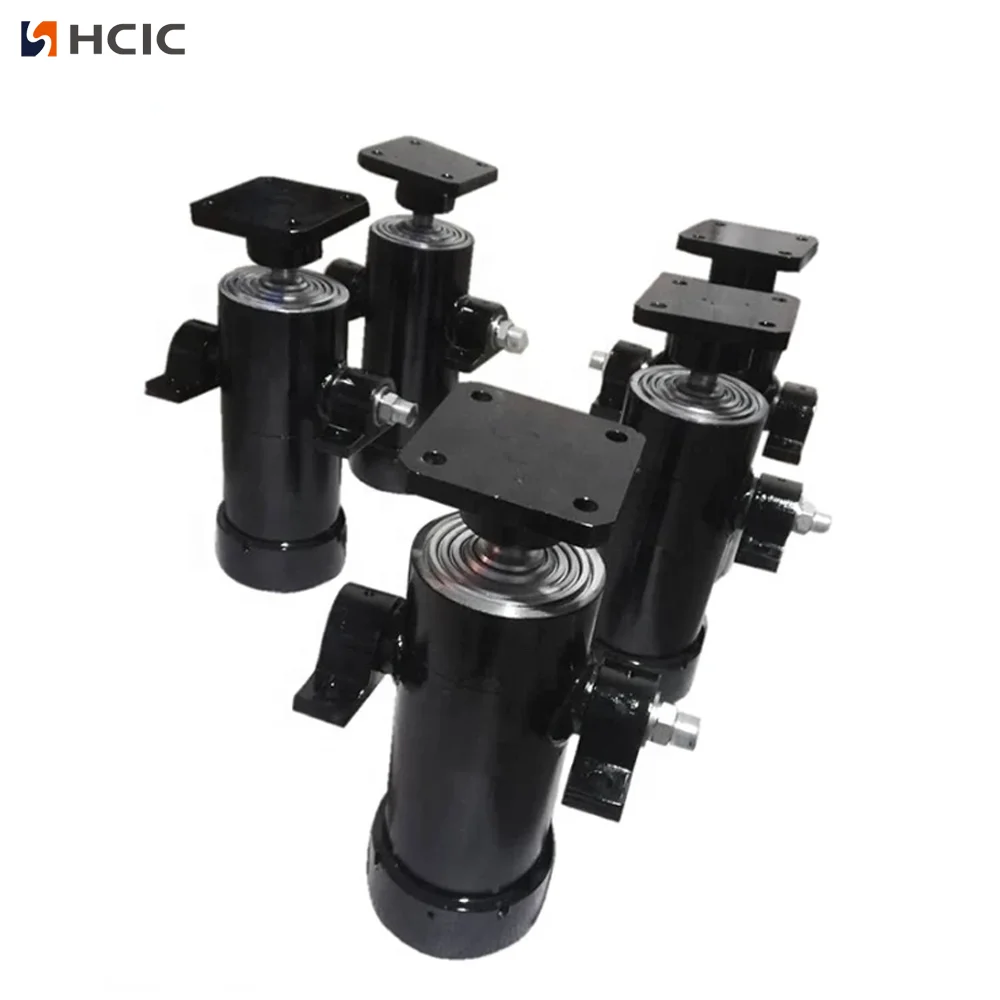

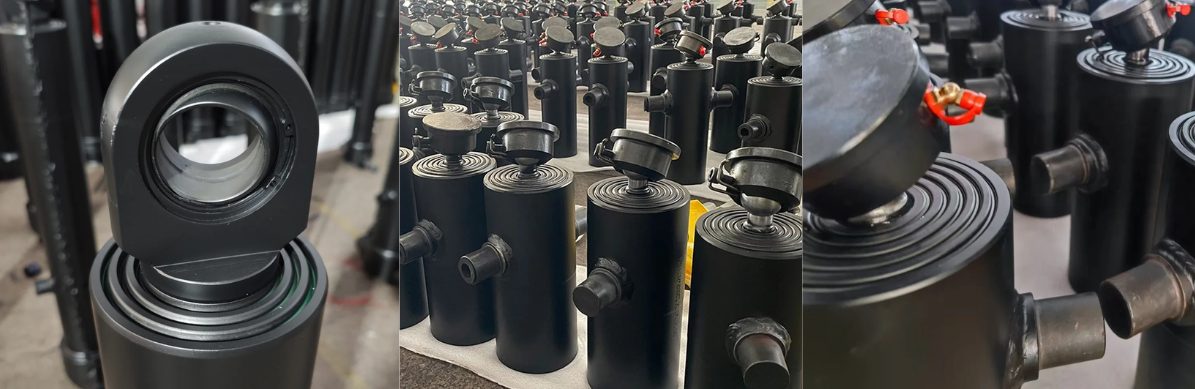

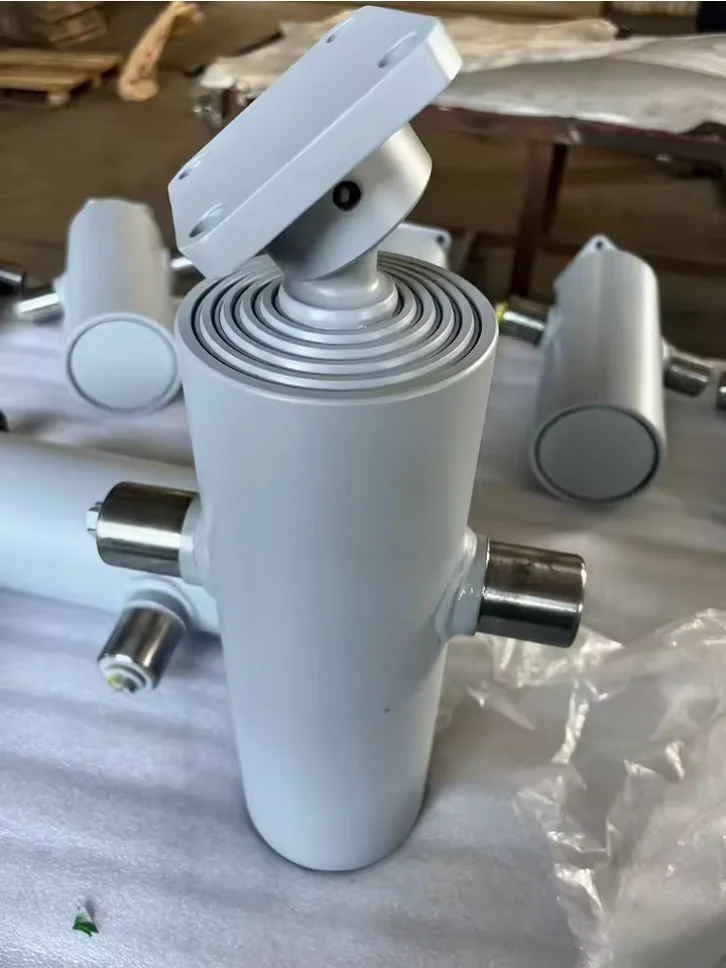

Katalogsiden viser muligheder med stangøjer og nedre stifter for undervognscylindersortimentet sammen med referencer til støtteholdere. Den nøjagtige tilslutning og vuggearrangement for en 4TG-E130x1307 skal bekræftes fra projekttegningen. Gå ikke ud fra, at en teleskopcylinder, der ligner ens, vil bruge den samme stiftafstand eller monteringsmetode.
Cylinderen skal understøttes og justeres gennem trailerens monteringsdesign. Beslag bør ikke tvinge cylinderen på plads eller skabe sidebelastning under forlængelse. Kontroller stifterne, holderen, slangerne og nærliggende rammeelementer, før der påføres belastning.
Kataloget angiver et maksimalt arbejdstryk på 180 bar for 4TG-E130x1307. Pumpen, aflastningsventilen, slangestørrelsen, olievolumen og kontrolkredsløbet bør gennemgås i forhold til dette krav. Arbejdstryk er ikke det samme som garanteret løftekapacitet; faktisk kraft afhænger af hydraulisk tryk, effektivt areal og trailerens mekaniske geometri.

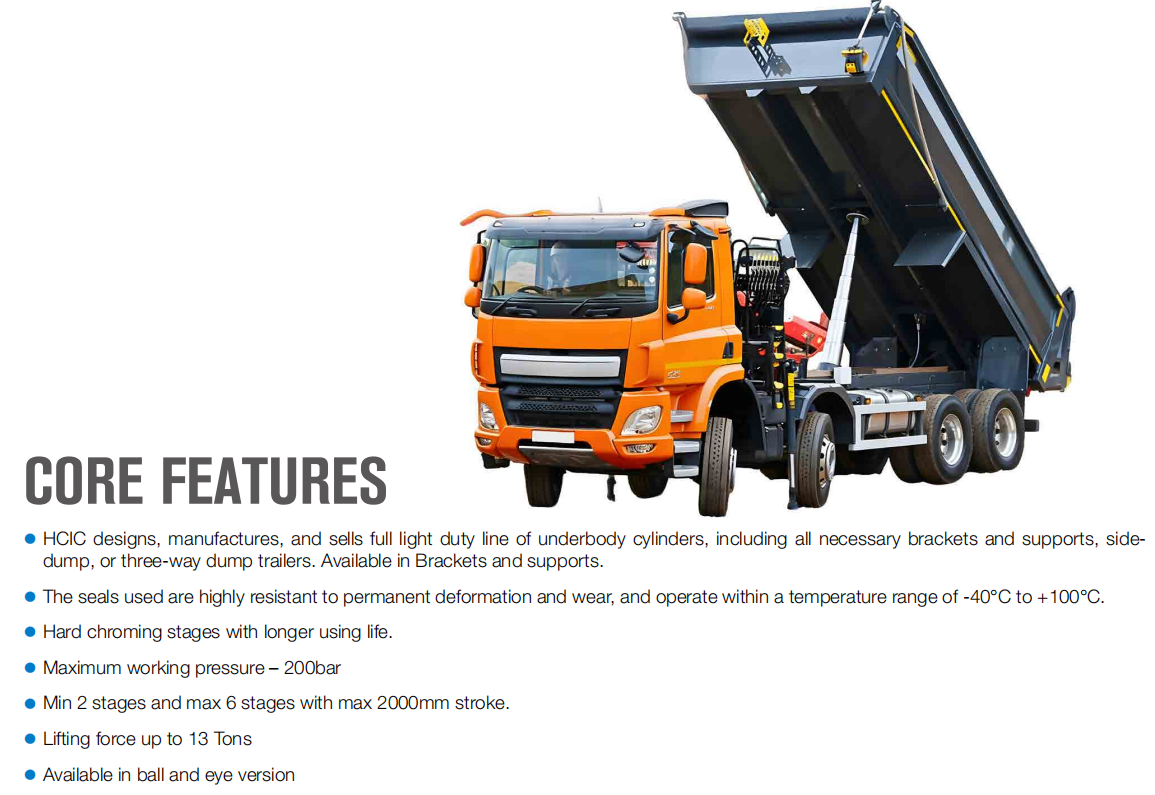

4TG-E130x1307 er relevant for dumper-trailer-projekter, der har brug for en fire-trins undervogns teleskopisk hydraulikcylinder med en slaglængde på 1.307 mm. Det kan overvejes til side-dump og tre-vejs dump-trailer layout, når den tilgængelige installationsplads og kataloganvendelsesområde matcher projektet.
Kataloget angiver en vippekapacitet på 15-25 tons. Behandl dette som en katalogansøgningsreference, ikke en universel godkendelse af nyttelast. Trailerens karosseri, hængselstruktur, chassisstyrke, lastfordeling og hydrauliksystem skal vurderes sammen.
For en 4TG-E130x1307 OEM eller erstatningsforespørgsel, send:
Disse oplysninger hjælper med at adskille en direkte cylinderudskiftning fra et redesign af monterings- eller hydrauliksystemet.
4TG-E130x1307 giver trailerbyggere en defineret fire-trins undervognscylinder med 1.307 mm slaglængde, 58 kg masse, 180 bar maksimalt arbejdstryk, 13,7 L arbejdsvolumen og et katalogtippeområde på 15–25 tons.
Send trailertegningen, monteringsmål og hydrauliske data til HCIC for en monteringsgennemgang før bestilling.
