Dimension (L*B*H):2880x2450x2700 Bordstørrelse (mm):1000x500 Antal akser:5 Bordvandring (X) (mm):800 Bordvandring (Y) (mm):500 Bordvandring (Z) (mm):500 Positioneringsnøjagtighed (mm):0,0075 Gentagelighed (X/Y/Z) (mm):0,005 Omdrejningstal for spindelhastighed (r.p.m.): 1 - 8000 r.p.m Spindelmotoreffekt (kW):7,5 Maks. Bordbelastning(kg):600 kg Min. Tidspunkt for værktøjsændring(er):3
Fræsemaskinen refererer til den fræsemaskine, der bruges til at behandle forskellige overflader af et emne. Generelt drives fræseren hovedsageligt af roterende bevægelse, og emnet og fræseren bevæger sig som fremføringsbevægelse. Det kan behandles plan, rille, kan også behandles en række buede overflader, gear og så videre.
Harpikssand af høj kvalitet
Taiwan spindel
Taiwan kugleskrue og låsemøtrik
Taiwan trykcylinder
Japansk NSK leje tyskland R+W kobling
Automatisk smøresystem
Spåntransportør som ekstraudstyr
Anvendelse:

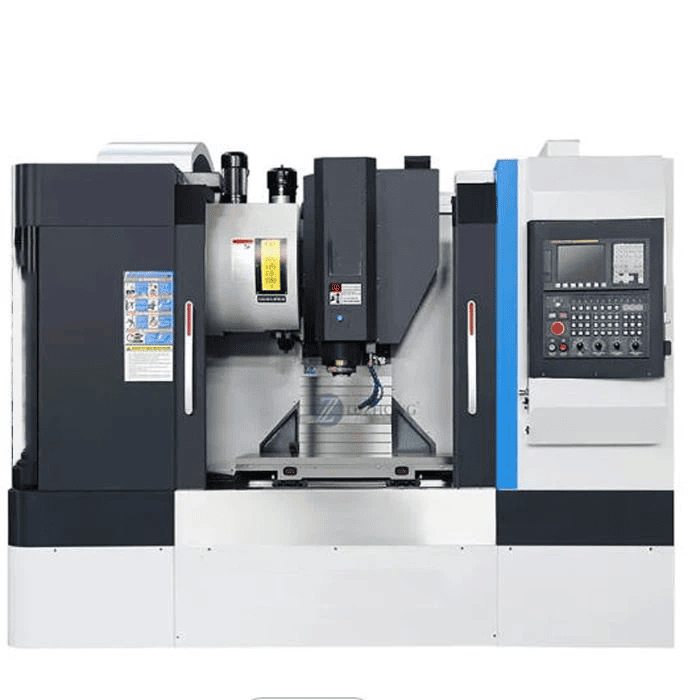

Denne VMC er velegnet til mekanisk bearbejdning og formfremstilling. Og den kan tilpasse sig forarbejdningskravet fra ru
bearbejdning for at afslutte bearbejdning. Den kan også afslutte mange arbejdsprocedurer som fræsning, boring, anboring, boring osv.
Alle parametre kan tilpasses
Parametre for prøven
| Ingen. | Punkt | Specifikationer |
|---|---|---|
| A Tekniske parametre for værktøjsmaskiner: | ||
| 1 | Maskinens krop og alle dele er lavet af nanostøbegods | |
| 2 | Bordstørrelse | 500×400 mm |
| 3 | T-rille (bredde x antal x afstand) | 10×5×78 mm |
| 4 | Den største belastning | 200 kg |
| 5 | Maksimal foderhøjde | 280 mm |
| 6 | Afstand fra spindelflade til arbejde | 100-280 mm |
| 7 | Triaksial vandring X/Y/Z | 450/400/170 mm |
| 8 | Spindeldiameteren | Ø100 mm |
| 9 | Spindelhastighed | 36000 RPM |
| 10 | Spindelmotoreffekt | 6KW |
| 11 | Spindelværktøjsbibliotekskapacitet | 8 |
| 12 | Værktøjsskiftetid | 5S |
| 13 | Spindelen tilspidser | ISO25 |
| 14 | Kniv bibliotek klasser | Servo skive rotation |
| 15 | Hurtig bevægelse X/Y/Z | 12/12/12m/Min |
| 16 | Behandlingshastighed | 6-12m/min |
| 17 | Positioneringsnøjagtighed | ±0,006/300 mm |
| 18 | Gentagen positioneringsnøjagtighed | ±0,006/300 mm |
| 19 | Bearbejdet overfladenøjagtighed | ≤Ra1,6 |
| 20 | Bearbejdningsnøjagtigheden | ±0,01 mm |
| 21 | Valgfri fire-akset fem-akse | Ja |
| 22 | Rotationsvinkel for akse A | ±105 grader |
| 23 | Femte akse C-akse rotationsvinkel | 360 grader |
| 24 | Fem-akset forbindelsestilstand | 5 akse med flytningen |
| 25 | Arbejdsspænding | 380V/50HZ±10% eller 220V/60HZ |
| 26 | Maskinstørrelse (l * B * H) | 1450×1600×2100 mm |
| 27 | Kropsvægten | 1500 kg |
| B Værktøjsmaskiners konfiguration detaljerede mærkeparametre: | ||
| 1 | Systemkonfigurationen | Taiwan SYNTEC 6GA/Ncstudio280/LNC |
| 2 | Spindlen | 6KW højpræcision, højhastigheds, meget støjsvag oliekølet spindel |
| 3 | Kugleskrue | Japan NSK, Tyskland RexRoth) 2005 |
| 4 | Lineær guide | Taiwan HIWIN/ABBA højpræcisionsguide H25 |
| 5 | Servo enhed | Panasonic Servomotor 750W/Ncstudio |
| 6 | Valsetrådsleje | Taiwan TPI præcision lejer |
| 7 | Skift af strømforsyning | Taiwan Ming skud |
| 8 | Elektrisk afbryder | Kina chint |
| 9 | konverter | * Firkantet konverter |
1. Gantry fræsemaskine: inklusive gantry fræsning og boremaskine, gantry fræsning og høvlemaskine og dobbelt søjle fræsemaskine, bruges til forarbejdning af store dele.
2. Enkeltsøjlefræser og enkeltarmsfræser: førstnævntes vandrette fræsehoved kan bevæge sig langs søjlestyreskinnen, bordet til langsgående fodring; Sidstnævntes endefræsehoved kan bevæge sig vandret langs udkragningsstyreskinnen, og udkraget kan også justere højden langs søjlestyreskinnen. Begge bruges til at behandle store dele.
3.table løfter ikke fræsemaskine: der er to slags rektangulære arbejdsborde og runde arbejdsborde, er en mellemstørrelse fræsemaskine mellem løftebordsfræser og portalfræser. Dens lodrette bevægelse opnås ved at løfte fræsehovedet på søjlen.
4. Instrumentfræsemaskine: en lille løftebordsfræser, der bruges til behandling af instrumenter og andre små dele.
5.Værktøjsfræser: Anvendes til form- og værktøjsfremstilling, udstyret med lodret fræsehoved, universalvinkelbord og prop og andet tilbehør, men også til boring, boring og interpolationsbearbejdning.
6.Andre fræsemaskiner: såsom nøglefræsemaskine, CAM-fræser, krumtapakselfræser, rulletapfræsemaskine og firkantet ingotfræser osv., er specielle fræsemaskiner fremstillet til bearbejdning af det tilsvarende emne.

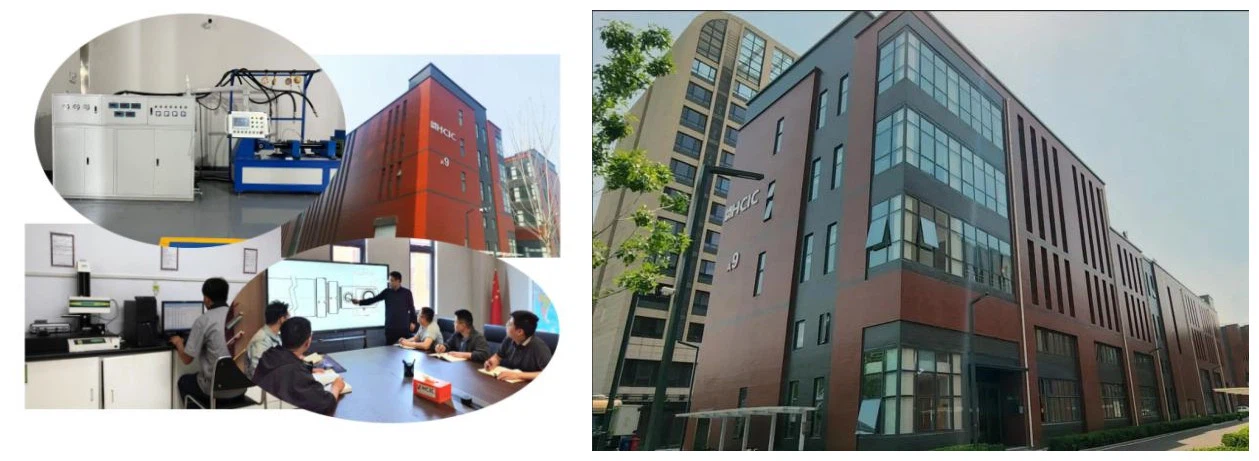

HCIC er en professionel hydraulisk producent med 25 års eksporterfaring, hovedsageligt beskæftiget med design, fremstilling, installation, transformation, idriftsættelse af hydrauliske systemer og varemærkesalg af hydrauliske komponenter.

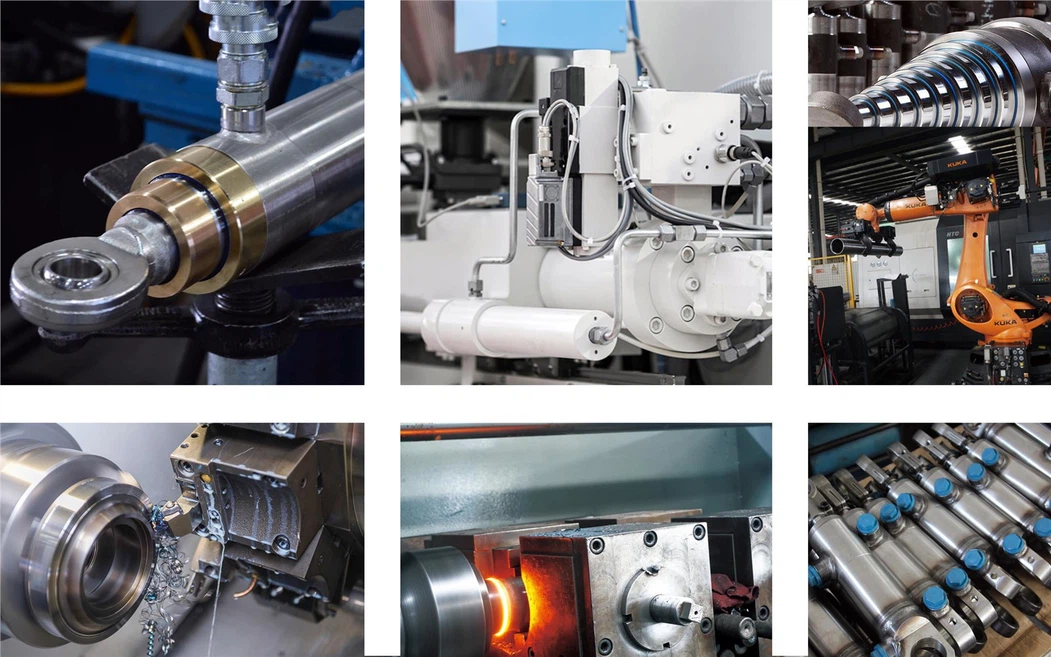

Vi har mere end 30 års omfattende erfaring med fremstilling af hydrauliske cylindre og design af hydrauliske systemer. Vores omfattende styrke er blandt de bedste i verden, og 90% af vores salg kommer fra faste kunder. Alle kunder er tilfredse med vores servicekvalitet. Vores produktionsbase er beliggende i Jinan, Shandong-provinsen, Kina. Det er en meget kulturel by, og der er mange store havne i nærheden.
