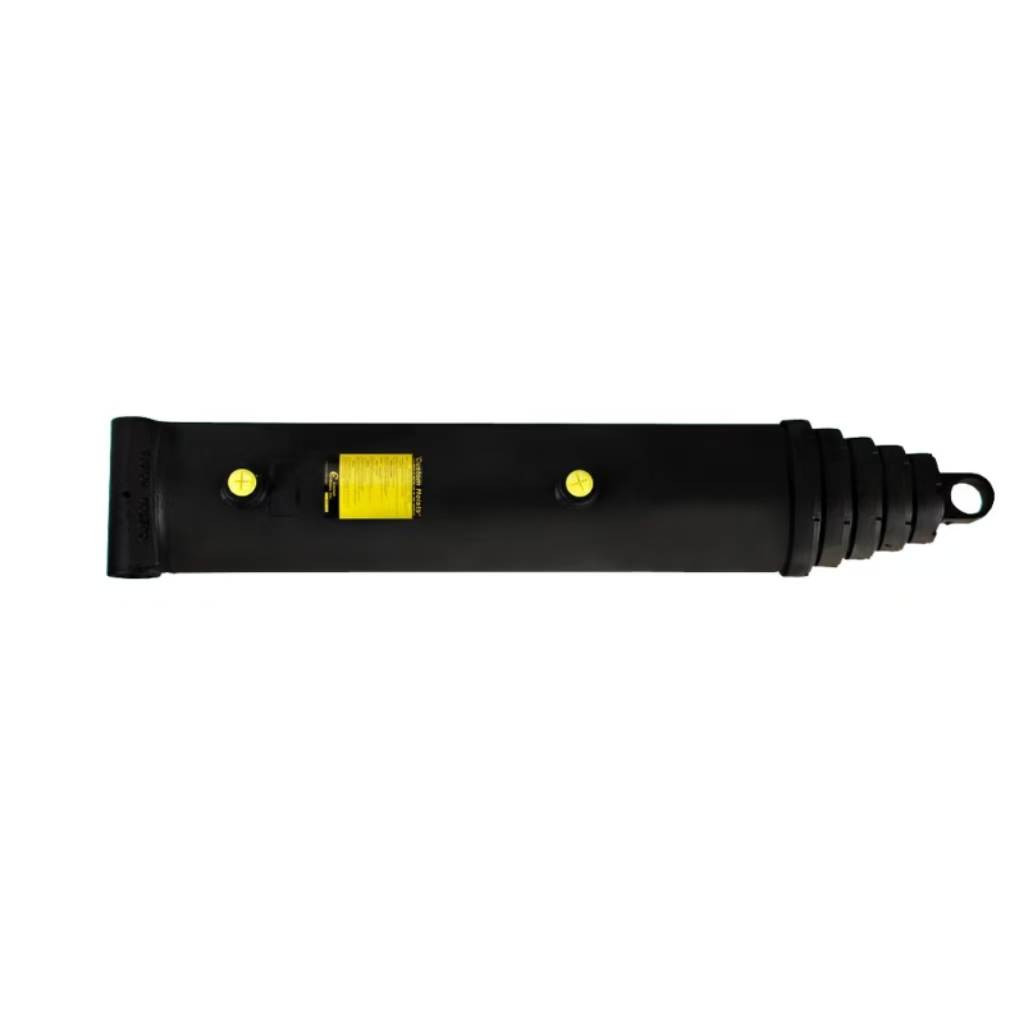

Bygget til styrke og nem service, denne CH enkeltvirkende teleskopcylinder har krydsrørsmontering, polerede ståltrin og en primerfinish. V-pakning tætninger under højt og lavt tryk, mens eksterne pakningsmøtrikker tilføjer støtte og forenkler vedligeholdelsen.
Body o.d.:
9,5 tommerStroke:
279,25 tommerPSI:
2000Retracted:
77,5 tommerTværrørsmontering er standard
Brugerdefinerede og trunion-designs er tilgængelige
Genopbyggelig
V-pakning giver højtryks- og lavtryksforsegling
Eksterne pakningsmøtrikker giver ekstra støtte til rør og forenkler serviceringen
Scener af poleret stål
Primer færdig
De anførte mængder er i fuld forlængelse
| Vægt: | 746,00 LBS |
| Bore: | 8 tommer |
| slagtilfælde: | 279,25 tommer |
| Krop o.d.: | 9,5 tommer |
| PSI: | 2000 |
| Stang Dia.: | NA |
| Pin Dia.: | NA |
| Tilbagetrukket: | 77,5 tommer |
| Udvidet: | 356,75 tommer |
| Portstørrelse: | 1.0 NPTF |
| Kolonnebelastning: | 100.520 @ 2000 PSI |
| Montering: | Krydsrør |
| Stadier: |
Fem |
Denne specifikke CH-model kan prale af 8-tommers boredimension parret med 279,25-tommer kumulativt effektivt slag, med en tilbagetrukket samlet længde på 77,5 tommer og fuldt udstrakt dimension, der rammer 356,75 tommer. Det nominelle kontinuerlige driftstryk er fastsat til 2000 PSI, og hver færdig cylinder består en hydrostatisk sprængtest fra fabrikken ved 5000 PSI før forsendelse for at eliminere risikoen for skjult lækage. Den vejer 746 LBS pr. enhed og den 9,5-tommer ydre diameter hovedtønde anvender fortykket sømløst stålrør til at forsvare sig mod sideværts påvirkning fra ujævne minedrift og off-road transportveje. Stangdiameter og stiftdiameter er mærket NA, fordi dette enkeltvirkende teleskopdesign er afhængig af sekventiel cylinderforlængelse i stedet for en blotlagt stempelstang til lastløftning.
