3-trins pakke udkast hydraulisk cylinder skraldevogn

H-001-7041 pakke/skub hydraulikcylinderen er en 3-trins pakke skub hydraulisk cylinder skraldebil opført i HCIC-2026 produktkatalog for affaldshåndteringsudstyr. Kataloget giver den en slaglængde på 181,69 tommer og identificerer dens anvendelse som en H Pack/Eject-cylinder til 28YD FL / 33YD SL-udstyr.

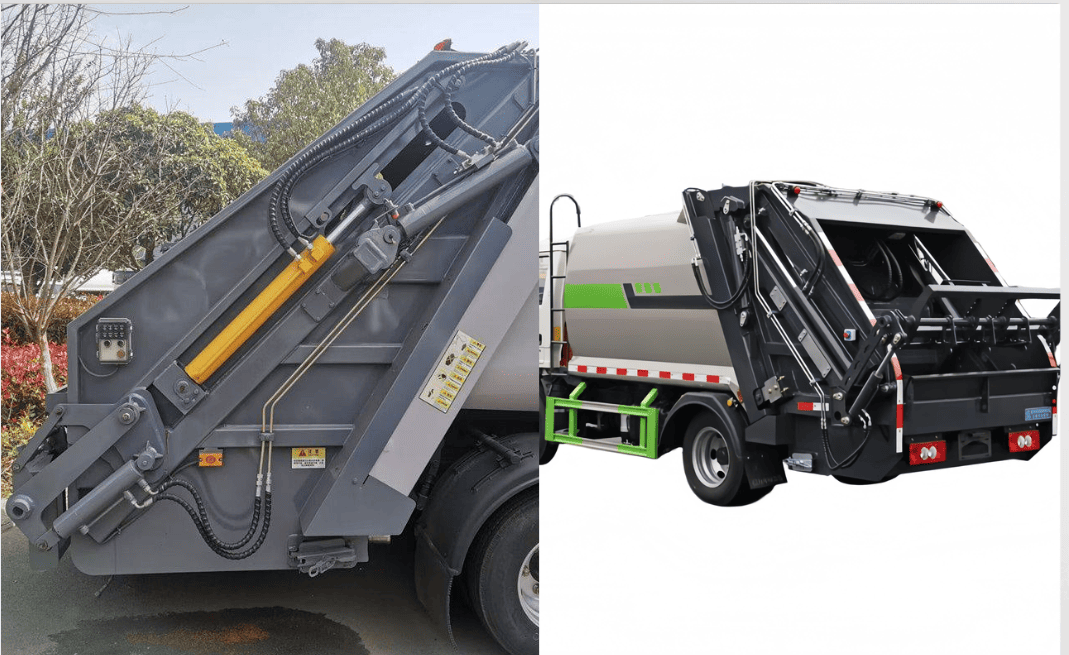

Denne model er ikke en generisk lang cylinder valgt ved slag alene. I en affaldsbil arbejder cylinderen inde i en større læsse-, paknings- eller udkastningsmekanisme. Den tilgængelige plads, scenerækkefølgen, monteringspunkterne, det hydrauliske kredsløb og kropsbevægelsen har alle betydning, når en OEM eller vedligeholdelsesteam vurderer en udskiftning.

---

I. H-001-7041 Specifikationer

Katalogposten viser ikke en modelspecifik boring, stangdiameter, arbejdstryk, lukket længde, vægt eller portspecifikation for H-001-7041. Disse værdier bør bekræftes under den tekniske gennemgang i stedet for at blive udledt fra en anden cylinder.

---

II. Tre-trins konstruktion og driftsrolle

En tre-trins teleskopcylinder bruger indlejrede trin til at give lang lineær vandring, samtidig med at den tilbagetrukne pakke holdes kortere end en konventionel et-trins cylinder med samme rækkevidde. For affaldsudstyr kan dette arrangement hjælpe med at forbinde et kompakt monteringsområde med en pakke- eller udkastmekanisme, der har brug for betydelig bevægelse.

Cylinderens opgave er at producere kontrolleret lineær bevægelse. Den omgivende forbindelse og affaldslegemestrukturen bestemmer, hvordan denne bevægelse bliver til sammenpakning eller udstødende bevægelse. Katalogslaget på 181,69 tommer er derfor en nøglereference for mekanismetegningen, men det er ikke en fuldstændig beskrivelse af maskinens samlede vandring.

H Pack/Eject-betegnelsen angiver cylinderens katalogrolle i en affaldshåndteringsmekanisme. 28YD FL / 33YD SL applikationsreferencen skal behandles som et applikationsmatch, der skal undersøges, ikke som en universel monteringserklæring for hver frontlæsser eller sidelæsser.

---

III. Hvad købere bør tjekke før bestilling

Applikationsidentitet: Bekræft, om udstyret er den katalog-refererede 28YD FL / 33YD SL-konfiguration eller et andet karrosseridesign.

1. Monteringscentre:Registrer de udvidede og tilbagetrukne monteringsdimensioner, stiftstørrelser, gaffelgeometri og beslagsbredde.
2. Slagsti:Sammenlign den påkrævede pakke/udkast-bevægelse med katalogets 181,69-tommer slaglængde.
3. Etape clearance:Tjek de indlejrede trin mod kroppen, rammen, styrestrukturer og nærliggende slanger under hele bevægelsen.
4. Hydraulisk kredsløb:Angiv oplysninger om driftstryk, flow, ventilarrangement og slangeport til bekræftelse.
5. Belastningsadfærd:Beskriv affaldsmaterialet, pakningsrækkefølgen, udstødningsmodstanden og eventuelle kendte mekaniske stop.
6. Serviceplads:Efterlad plads til inspektion af stang, tætninger, sceneoverflader, monteringspunkter og hydrauliske forbindelser.

En langslagscylinder bør ikke bruges til at korrigere en beskadiget føring, bøjet ramme eller forkert kropsjustering. Hvis mekanismen ikke er geometrisk sund, kan udskiftning af cylinderen kun flytte fejlen til en anden del af systemet.

---

IV. Ansøgninger

HCIC-kataloget viser H-001-7041 pakke/skub hydraulikcylinderen til H Pack/Eject CYL service på 28YD FL / 33YD SL affaldsudstyr. Dette gør modellen relevant for OEM-kroppsintegration, udskiftningscylindergennemgang og flådevedligeholdelsesprojekter, der involverer disse applikationsreferencer.

Det endelige valg kræver stadig selve maskintegningen. Karosserivolumen, pakkemekanisme, monteringsarrangement, arbejdscyklus og hydrauliske kontroller kan variere, selv når køretøjskategorien ser ens ud.

---

V. Tjekliste for OEM- og erstatningsforespørgsler

Send HCIC:

• Eksisterende cylinderfotografier og navnepladeoplysninger
• Affaldslegemetype og anvendelsesreference
• Udvidede og tilbagetrukne monteringscentermål
• Pin-, gaffel- og beslagstegninger
• Påkrævet bevægelses- og slagbekræftelse
• Hydraulisk skematisk, tryk og flow information
• Krav til slange og port
• Driftscyklus og materialeforhold
• Mængde og destination

Disse oplysninger gør det muligt at kontrollere H-001-7041-modellen som en del af den komplette pakke/udkast-mekanisme i stedet for at blive behandlet som en isoleret reservedel.

---

VI. FAQ

---

VII. Konklusion

H-001-7041 pak/udkast hydraulisk cylinder er en katalogdefineret tre-trins cylinder med en 181,69-tommer slaglængde og en angivet 28YD FL / 33YD SL applikationsreference. Dens værdi for et OEM- eller udskiftningsprojekt er det klare udgangspunkt, det giver ingeniører: model, etapeantal, slagtilfælde og påtænkt udstyrsrolle er identificeret i HCIC-kataloget.

Det næste skridt er ikke at antage udskiftelighed. Indsend affaldstegningen, monteringsdimensioner, oplysninger om hydraulikkredsløb og bevægelseskrav, så HCIC kan gennemgå cylinderen i forhold til hele maskinen.

---

VIII. Om HCIC

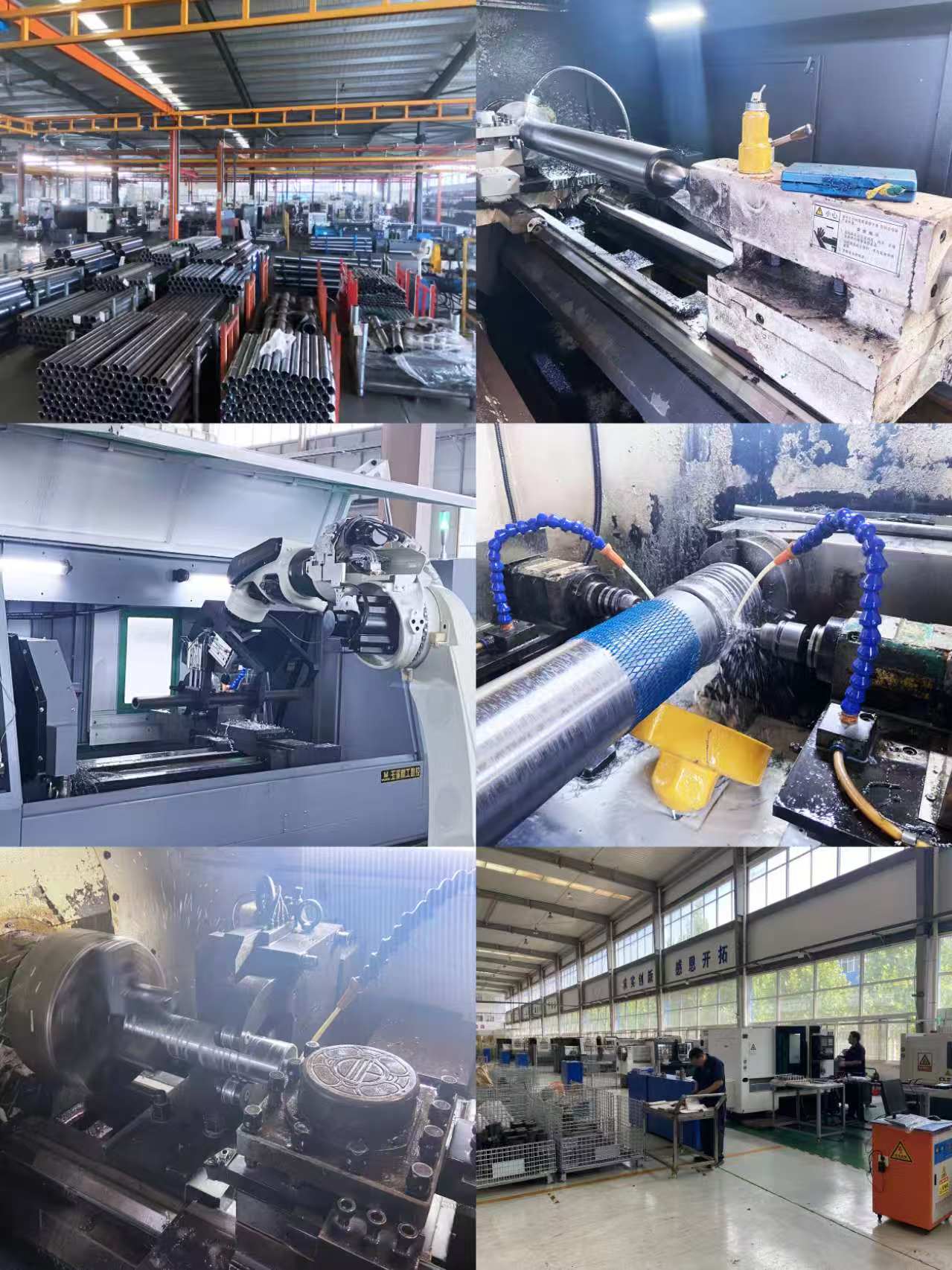

HCIC, også kendt som Jinan Huachen Industrial Co., Ltd., udvikler og producerer hydrauliske cylindre, hydrauliske kraftenheder og relaterede hydrauliske komponenter til køretøjer, affaldshåndtering og industrielle applikationer. Produktets egnethed skal bekræftes i forhold til det faktiske udstyrs design og driftsbetingelser.
